Installationsanleitung für Traxxas 10998-GRN LED-Unterbodenbeleuchtung

Erfahren Sie, wie Sie das Traxxas 10998-GRN LED-Unterbodenbeleuchtungs-Set installieren. Diese Anleitung enthält Schritte zur Montage der Nerf-Bars, Installation des Netzteils und korrekten Verkabelung am Empfänger.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation des LED-Unterbodenbeleuchtungs-Sets für Traxxas-Modelle. Das System wird über den Empfänger mit Strom versorgt und aktiviert sich automatisch, wenn der elektronische Geschwindigkeitsregler eingeschaltet wird. Wichtig: Trennen Sie immer den Akku, wenn das Fahrzeug nicht in Gebrauch ist, um eine Entladung zu vermeiden.

Lieferumfang

  • LED-Unterbodenbeleuchtung (links & rechts)
  • 3-Volt-Netzteil
  • LED-Stromkabelbaum
  • Strom-Y-Kabel
  • Y-Kabel-Splitter
  • 3x12mm Zylinderkopfschrauben (2)
  • Kabelbinder (4)

Installation der Beleuchtung

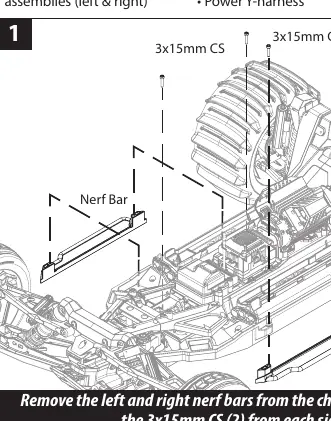

Demontage der Nerf-Bars
Demontage der Nerf-Bars

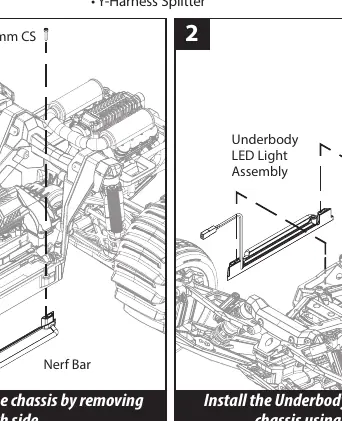

Montage der LED-Einheiten
Montage der LED-Einheiten

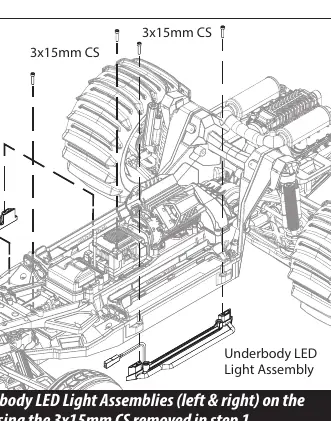

Installation des Netzteils
Installation des Netzteils
  1. Entfernen Sie die linken und rechten Nerf-Bars vom Chassis, indem Sie die 3x15mm Schrauben auf jeder Seite lösen.
  2. Installieren Sie das 3-Volt-Netzteil auf der vorderen Chassis-Strebe mit den mitgelieferten 3x12mm Schrauben.
  3. Befestigen Sie die LED-Unterbodenbeleuchtungs-Einheiten (links & rechts) am Chassis unter Verwendung der zuvor entfernten 3x15mm Schrauben.

Verkabelung und Anschluss

Folgen Sie diesen Schritten für die elektrische Verbindung:

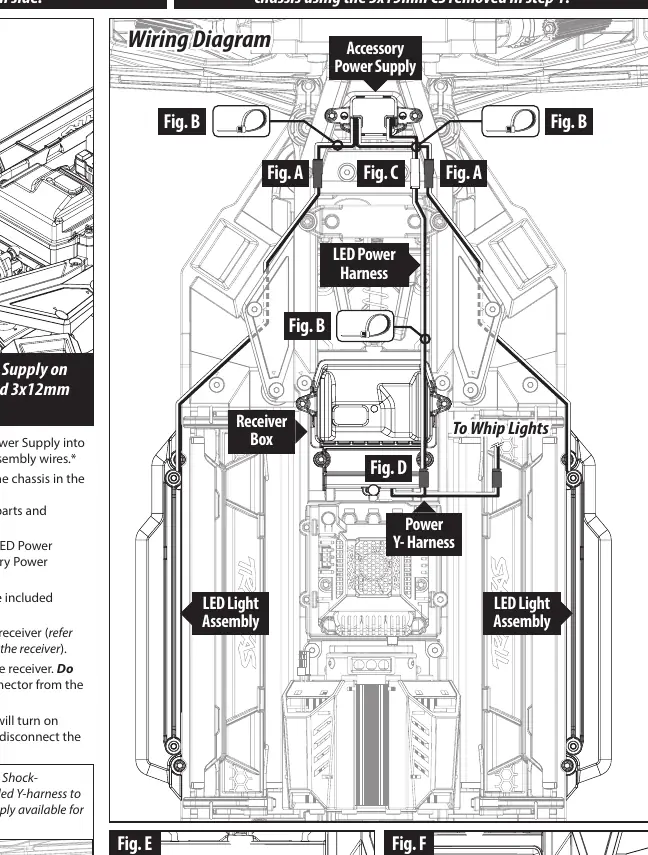

Schaltplan der Verkabelung
Schaltplan der Verkabelung
  • Verbinden Sie die Stecker des Netzteils mit den Kabeln der LED-Beleuchtung.
  • Verwenden Sie Kabelbinder, um die Kabel sicher am Chassis zu befestigen. Achten Sie darauf, dass die Kabel von beweglichen Teilen und heißen Oberflächen ferngehalten werden.
  • Verbinden Sie den roten Stecker des LED-Kabelbaums mit dem Netzteil.
  • Verbinden Sie das andere Ende des LED-Kabelbaums mit dem Power-Y-Kabel.
  • Entfernen Sie den Stecker aus dem CH1-Port des Empfängers.
  • Stecken Sie das Power-Y-Kabel in den CH1-Port des Empfängers. Verbinden Sie den zuvor entfernten Stecker mit dem Power-Y-Kabel.

Wichtige Hinweise

Verwenden Sie keinesfalls den RPM-Port am Empfänger für die Stromversorgung. Falls Sie bereits die Shock-Mounted Underbody Lights (Teil #10999) installiert haben oder dies planen, nutzen Sie das mitgelieferte Y-Kabel, um einen Anschluss für diese Beleuchtung freizuhalten.

Praktische Hilfe

Typische Probleme

Beleuchtung schaltet sich nicht ein

Überprüfen Sie, ob der elektronische Geschwindigkeitsregler eingeschaltet ist und ob die Kabel korrekt mit dem CH1-Port des Empfängers verbunden sind.

Kabel beschädigt oder durchtrennt

Stellen Sie sicher, dass alle Kabel mit Kabelbindern fixiert sind und nicht an beweglichen Teilen oder heißen Oberflächen reiben.

Vor der Verwendung

  • 2,5-mm-Inbusschlüssel bereithalten.
  • Akku vom Fahrzeug trennen.
  • Überprüfen, ob die Nerf-Bars entfernt wurden.
  • Sicherstellen, dass alle Kabelverbindungen fest sitzen.

Technische Daten in der Praxis

3-Volt-Netzteil
Spezielle Stromversorgungseinheit für das LED-System.

Abbildungen und Diagramme

  • Die Abbildungen zeigen die Demontage der Nerf-Bars und die Positionierung des Netzteils auf der vorderen Chassis-Strebe.
  • Der Schaltplan verdeutlicht die Verbindungskette vom Empfänger über das Y-Kabel zum Netzteil und den LED-Leisten.

Modellkompatibilität

  • Kompatibel mit Shock-Mounted Underbody Lights (Teil #10999).
  • Nicht den RPM-Port am Empfänger verwenden.
  • Geeignet für Modelle, die die Teile #10998-BLUE, 10998-GRN, 10998-ORNG, 10998-RED abdecken.
