Automobil / Elektrische Systeme
Reparaturanleitung für Toyota 1GR-FE Generator
Detaillierte Anleitung zur Demontage, Montage und Wartung des Generators für den Toyota 1GR-FE Motor. Enthält Explosionszeichnungen, Schritt-für-Schritt-Anweisungen und wichtige Drehmomentvorgaben.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt den Ausbau, die Zerlegung und die Montage des Generators für den Toyota 1GR-FE Motor, inklusive aller notwendigen Drehmomentvorgaben. S. 1, 2, 3
Wichtigste Schritte
- Ausbau des Generators S. 2
- Zerlegung des Generators S. 3
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Riemenscheibenmutter | 110 N·m | Anzugsdrehmoment | S. 3 |
| Generator-Befestigungsschrauben | 43 N·m | Anzugsdrehmoment | S. 2 |
Wo es im PDF steht

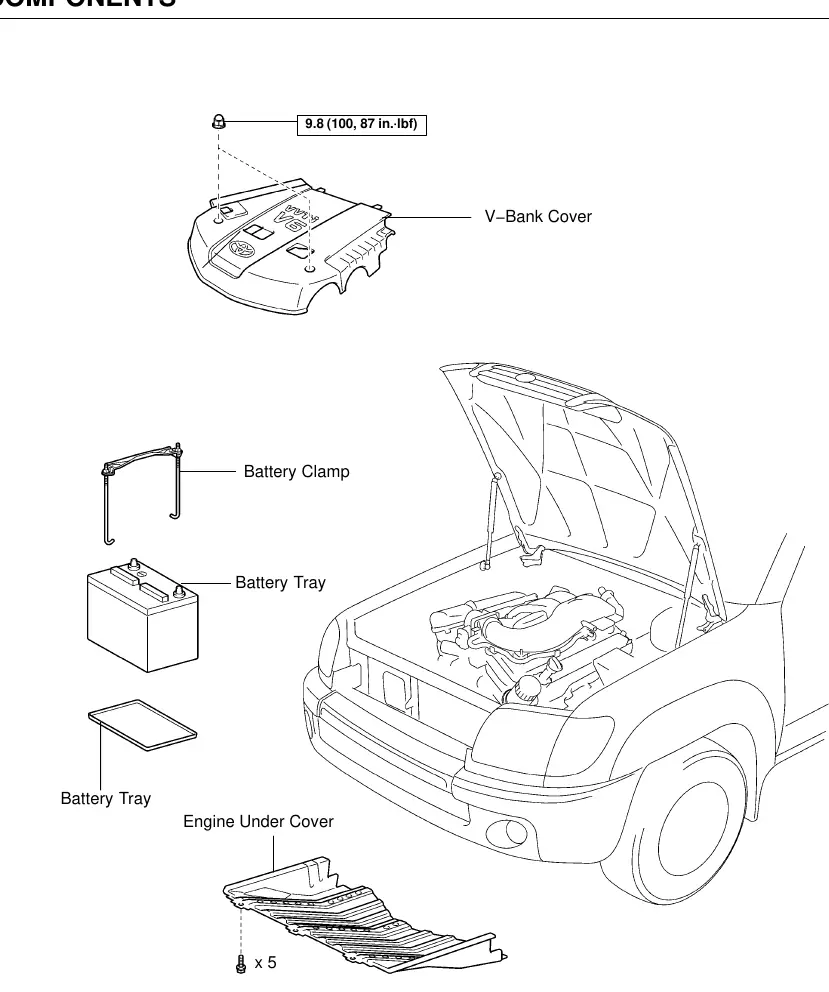

- Generator Komponenten Übersicht S. 1
- Ausbau und Installation S. 2
- Zerlegung des Generators S. 3
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Reparatur
Dieses Dokument dient als technische Anleitung für die Wartung und Reparatur des Generators am Toyota 1GR-FE Motor. Es enthält detaillierte Explosionszeichnungen der Komponenten, Anweisungen zum Ausbau sowie zur internen Zerlegung des Generators. Beachten Sie bei allen Arbeiten die angegebenen Drehmomentvorgaben, um Schäden an den Bauteilen zu vermeiden.

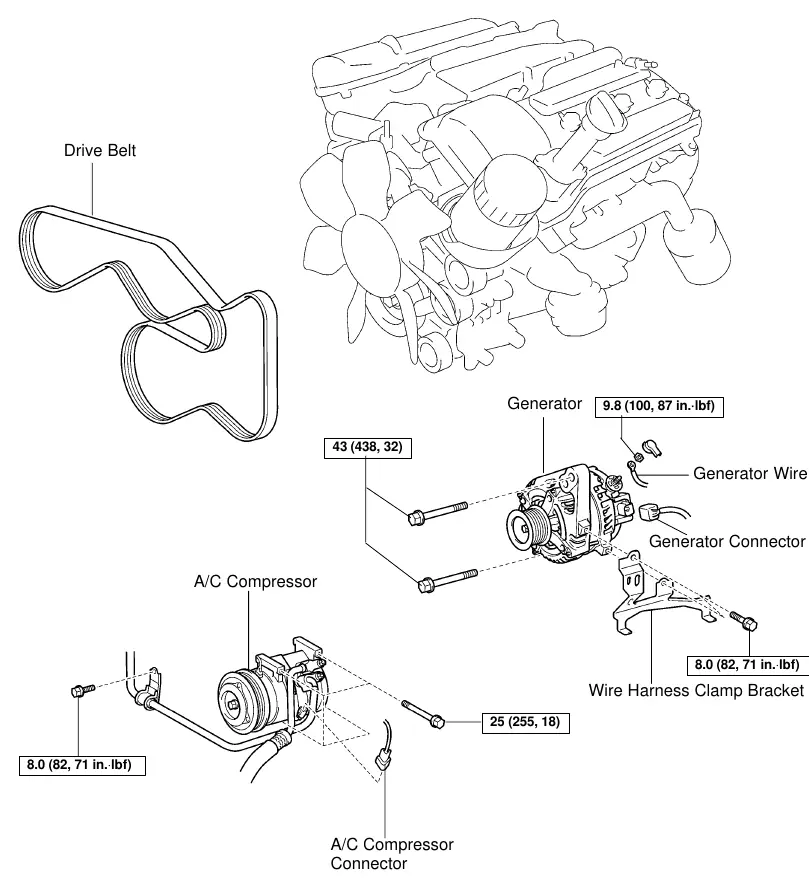

Ausbau des Generators
Der Ausbau erfordert den Zugang zum Motorraum und die Demontage mehrerer Anbauteile:
- Vorbereitung: Klemmen Sie die Batterie ab und entfernen Sie die Batteriehalterung sowie den Unterfahrschutz (Engine Under Cover).
- Antriebsriemen: Entspannen und entfernen Sie den Antriebsriemen.
- A/C Kompressor: Lösen Sie den A/C Kompressor, um Zugang zum Generator zu erhalten.
- Elektrische Anschlüsse: Trennen Sie den Generator-Stecker und das Generator-Kabel.
- Demontage: Lösen Sie die Befestigungsschrauben des Generators und nehmen Sie das Bauteil ab.
Zerlegung des Generators
Für eine interne Überholung oder Reparatur kann der Generator wie folgt zerlegt werden:
- Riemenscheibe: Lösen Sie die Mutter der Riemenscheibe.
- Gehäuse: Entfernen Sie das vordere Gehäuse (Drive End Frame) und die Lager.
- Rotor: Entnehmen Sie den Rotor und die Lagerabdeckungen.
- Elektrische Komponenten: Demontieren Sie den Bürstenhalter (Brush Holder Assy), die Dichtungen und die Spuleneinheit (Coil Assy).
Drehmomentvorgaben
Die Einhaltung der Drehmomente ist für die Sicherheit und Funktion entscheidend:
- Mutter der Riemenscheibe: 110 N·m
- Befestigungsschrauben des Generators: 43 N·m
- Schrauben des vorderen Gehäuses: 2.6 N·m
- Schrauben des Bürstenhalters: 1.8 N·m
- Schrauben der hinteren Abdeckung: 4.6 N·m
Praktische Hilfe
Typische Probleme
Generator lädt nicht
Überprüfen Sie die elektrischen Anschlüsse und den Zustand der Bürsten im Bürstenhalter.
Geräusche aus dem Generatorbereich
Prüfen Sie die Lager des Generators und den Zustand des Antriebsriemens.
Vor der Verwendung
- Batterie abklemmen
- Motor vollständig abkühlen lassen
- Antriebsriemen auf Risse oder Verschleiß prüfen
- Drehmomentschlüssel für die Montage bereitstellen
- Sicherstellen, dass alle elektrischen Anschlüsse sauber sind
Abbildungen und Diagramme
- Die Explosionszeichnungen zeigen die genaue Reihenfolge der Montage und die Position der Schrauben.
- Markierte Teile mit einem schwarzen Punkt (◆) sind nicht wiederverwendbare Teile und müssen durch neue ersetzt werden.
Modellkompatibilität
- Diese Anleitung ist spezifisch für den Toyota 1GR-FE Motor.
Autor der Aufbereitung
Thomas Schneider
Redakteur für technische Anleitungen
Prüft Bedienungsanleitungen mit Fokus auf Struktur, Sicherheitshinweise und schnelle Orientierung für Nutzerinnen und Nutzer.
