Installationsanleitung für den Magnetschalter-Kontaktsatz Toyota 1HZ / 1HDT
Detaillierte Installationsanleitung für den Austausch des Magnetschalter-Kontaktsatzes bei Toyota 1HZ und 1HDT Anlassern. Enthält wichtige Drehmomentwerte, Verschleißgrenzen und Montageschritte.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt den Austausch des Magnetschalter-Kontaktsatzes bei Toyota 1HZ und 1HDT Anlassern. Sie umfasst die Inspektion der Kontaktplatte, den Ausbau der alten Teile, die Installation der neuen Komponenten sowie die korrekten Drehmomentvorgaben. S. 1, 2, 3
Wichtigste Schritte
- Verschleiß der Kontaktplatte prüfen (Grenzwert 1,6 mm). S. 1
- Muttern mit 36,3 N·m festziehen (unter Druck von 981 N). S. 2, 3
Probleme und Lösungen
Risse im Isolator
Vermeiden Sie ein Überdrehen der Muttern.
S. 3Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Max. Verschleiß Kontaktplatte | 1,6 mm | Verschleißgrenze | S. 1 |
| Pressdruck | 981 N | Druck beim Festziehen der Muttern | S. 2 |
| Drehmoment Terminal-Muttern | 36,3 N·m | Anzugsdrehmoment | S. 3 |
| Drehmoment Endabdeckung | 3,6 N·m | Anzugsdrehmoment | S. 3 |
Wo es im PDF steht
- Demontage und Inspektion S. 1
- Montage und Pressvorgang S. 2
- Festziehen und Endmontage S. 3
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Dieses Dokument beschreibt den Austausch des Magnetschalter-Kontaktsatzes für Toyota 1HZ und 1HDT Anlasser. Für die Durchführung sind spezielle Werkzeuge (SST 09810-38140) sowie eine Handpresse erforderlich. Achten Sie strikt auf die angegebenen Drehmomentwerte, um Schäden an den Isolatoren zu vermeiden.
Inspektion und Verschleißgrenzen
Vor dem Austausch muss die Kontaktplatte auf Verschleiß geprüft werden:
- Verwenden Sie einen Messschieber, um die Tiefe des Verschleißes zu messen.
- Maximale Verschleißgrenze: 1,6 mm (0,063 in).
- Wenn der Verschleiß diesen Wert überschreitet, muss die Kontaktplatte ersetzt werden.
Ausbau des Magnetschalter-Kontaktsatzes

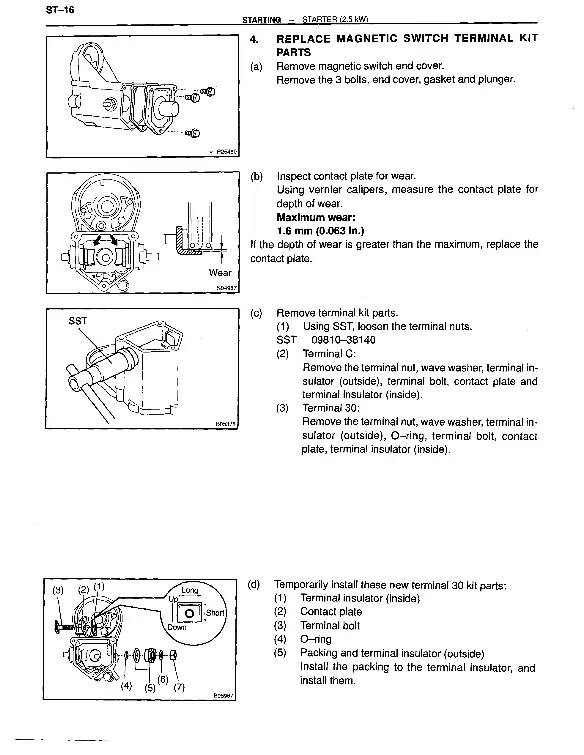

- Entfernen Sie den Magnetschalter und die Abdeckung.
- Lösen Sie die 3 Schrauben, entfernen Sie die Endabdeckung, die Dichtung und den Plunger.
- Verwenden Sie das Spezialwerkzeug (SST 09810-38140), um die Muttern der Anschlüsse zu lösen.
- Entfernen Sie die Teile des Anschlusssatzes (Terminal C und Terminal 30), einschließlich Muttern, Wellenscheiben, Isolator (außen), Bolzen, Kontaktplatte und Isolator (innen).
Einbau des neuen Kontaktsatzes
Der Einbau erfolgt in umgekehrter Reihenfolge. Achten Sie besonders auf die korrekte Ausrichtung der Isolatoren:

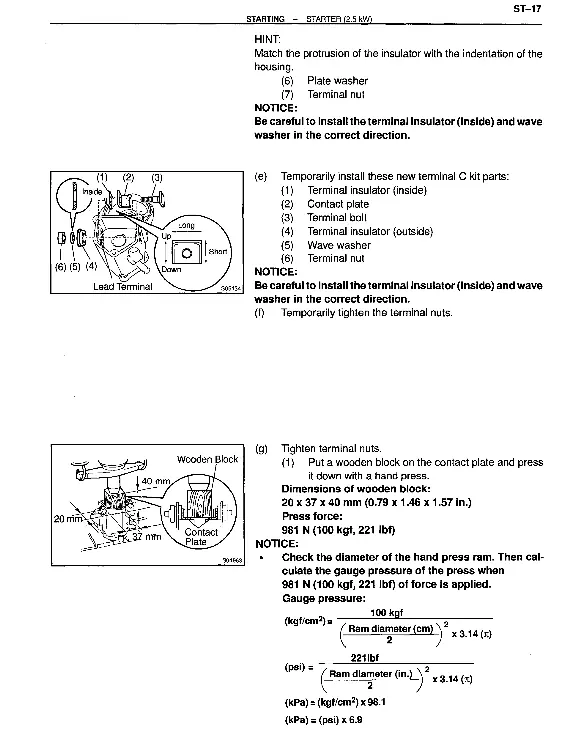

- Terminal 30: Installieren Sie den Isolator (innen), die Kontaktplatte, den Bolzen, den O-Ring und die Dichtung mit dem Isolator (außen).
- Terminal C: Installieren Sie den Isolator (innen), die Kontaktplatte, den Bolzen, den Isolator (außen), die Wellenscheibe und die Mutter.
- Hinweis: Achten Sie darauf, dass der Vorsprung des Isolators in die Vertiefung des Gehäuses passt.
Festziehen und Endmontage
Für das korrekte Festziehen der Muttern ist eine Handpresse erforderlich:
- Platzieren Sie einen Holzblock (Maße: 20 x 37 x 40 mm) auf die Kontaktplatte.
- Wenden Sie einen Pressdruck von 981 N (100 kgf, 221 lbf) an.

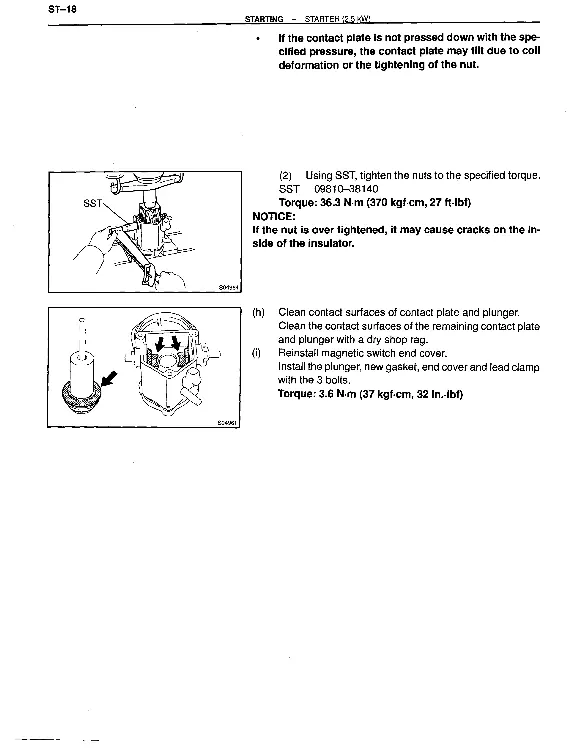

- Ziehen Sie die Muttern mit dem Spezialwerkzeug (SST 09810-38140) auf ein Drehmoment von 36,3 N·m (370 kgf·cm, 27 ft·lbf) fest.
- Vorsicht: Ein zu starkes Anziehen kann Risse im Inneren des Isolators verursachen.
- Reinigen Sie die Kontaktflächen von Kontaktplatte und Plunger mit einem trockenen Tuch.
- Installieren Sie den Plunger, die neue Dichtung, die Endabdeckung und die Kabelklemme.
- Ziehen Sie die 3 Schrauben der Endabdeckung mit 3,6 N·m (37 kgf·cm, 32 in·lbf) fest.
Praktische Hilfe
Typische Probleme
Verschleiß der Kontaktplatte
Messen Sie die Tiefe mit einem Messschieber. Bei mehr als 1,6 mm Verschleiß muss die Platte ersetzt werden.
Risse im Isolator
Vermeiden Sie ein zu starkes Anziehen der Muttern. Halten Sie sich strikt an das Drehmoment von 36,3 N·m.
Kontaktplatte neigt sich beim Festziehen
Stellen Sie sicher, dass die Kontaktplatte während des Festziehens mit dem spezifizierten Druck (981 N) durch einen Holzblock in Position gehalten wird.
Vor der Verwendung
- Spezialwerkzeug (SST) 09810-38140
- Messschieber zur Verschleißmessung
- Holzblock (20 x 37 x 40 mm)
- Hochtemperaturfett für Lager und Zahnräder
Technische Daten in der Praxis
- 981 N (100 kgf)
- Erforderlicher Pressdruck beim Festziehen der Muttern.
Abbildungen und Diagramme
- Die Diagramme zeigen die Demontage der Magnetschalter-Komponenten.
- Die Abbildungen verdeutlichen die korrekte Ausrichtung der Isolatoren und Unterlegscheiben.
- Ein Diagramm zeigt die Verwendung des Holzblocks und der Presse zur Sicherung der Kontaktplatte während des Festziehens.
Modellkompatibilität
- Geeignet für Toyota 1HZ und 1HDT Anlasser.
