Technisches Handbuch Kraftstoffsystem Toyota 1ZZ-FE Motor
Detaillierter technischer Leitfaden zum Kraftstoffsystem des Toyota 1ZZ-FE Motors. Erfahren Sie mehr über das rücklauffreie Kraftstoffsystem, das ORVR-System und die Funktionsweise der Kraftstoffpumpe sowie des Überfüllventils.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Dokument beschreibt die technische Funktionsweise des Kraftstoffsystems des Toyota 1ZZ-FE Motors, einschließlich des rücklauffreien Systems, des ORVR-Systems und der Komponenten der Kraftstoffpumpe. S. 1, 2
Wichtigste Schritte
- Überprüfung der Kraftstoffpumpe bei 2WD- und 4WD-Modellen. S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Einspritzdüse | 12-Loch-Typ | Erhöht die Kraftstoffzerstäubung | S. 1 |
Weitere 1 Antworten anzeigen Weniger anzeigen
Wo es im PDF steht
- Kraftstoffsystem Übersicht S. 1
- Rücklauffreies System und ORVR S. 2
- Überfüllventil S. 3
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument beschreibt die technische Architektur und Funktionsweise des Kraftstoffsystems für den Toyota 1ZZ-FE Motor. Es dient als technischer Leitfaden für Mechaniker und Techniker, um die Komponenten des Kraftstoffkreislaufs, das rücklauffreie System, das ORVR-System (On-Board Refueling Vapor Recovery) und die Sicherheitsmechanismen wie die Kraftstoffabschaltung bei Unfällen zu verstehen.
Kraftstoffsystem Übersicht
Das System verwendet ein rücklauffreies Design, um Verdunstungsemissionen zu reduzieren. Zu den Sicherheitsmerkmalen gehört eine Kraftstoffabschaltung, die die Kraftstoffpumpe stoppt, wenn der SRS-Airbag bei einem Front- oder Seitenaufprall ausgelöst wird. Die Kraftstoffleitungen nutzen Schnellanschlüsse für eine verbesserte Wartungsfreundlichkeit. Es gibt spezifische Konfigurationen für 2WD- und 4WD-Modelle, wobei die Kraftstoffpumpenbaugruppe jeweils Kraftstofffilter, Druckregler und Kraftstoffstandsanzeige integriert.
Rücklauffreies Kraftstoffsystem
Dieses System verhindert den Rückfluss von Kraftstoff aus dem Motorbereich zurück in den Tank. Dies reduziert die Kraftstofftemperatur im Tank und minimiert die Verdunstungsemissionen, da der Kraftstoff nicht unnötig im Motorraum zirkuliert und erhitzt wird.
ORVR-System (On-Board Refueling Vapor Recovery)
Das ORVR-System nutzt einen Aktivkohlefilter (Charcoal Canister), um Kraftstoffdämpfe, die während des Tankvorgangs entstehen, aufzufangen. Dies verhindert, dass Kraftstoffdämpfe in die Atmosphäre gelangen.
Überfüllventil des Kraftstofftanks
Das Überfüllventil reguliert den Druck im Tank während des Betankens:
- Betankung: Wenn der Tankdeckel entfernt wird, gelangt Atmosphäre in die Kammer A des Ventils.
- Druckaufbau: Der steigende Druck im Tank drückt Dämpfe in den Aktivkohlefilter, während Ventil B geschlossen bleibt.
- Abschaltung: Wenn der Tank voll ist, schließt Ventil C und unterbricht den Durchgang zum Aktivkohlefilter.
Praktische Hilfe
Vor der Verwendung
- Überprüfen Sie die Kompatibilität der Kraftstoffpumpenbaugruppe (2WD vs. 4WD).
- Stellen Sie sicher, dass die Schnellanschlüsse der Kraftstoffleitungen korrekt eingerastet sind.
- Prüfen Sie das ORVR-System auf korrekte Schlauchverbindungen zum Aktivkohlefilter.
- Kontrollieren Sie die Funktion des Überfüllventils bei Anzeichen von Problemen beim Tanken.
Technische Daten in der Praxis
- 12-Loch-Einspritzdüse
- Verbessert die Kraftstoffzerstäubung für eine effizientere Verbrennung.
- Rücklauffreies System
- Verhindert Kraftstoffrückfluss zum Tank, senkt Emissionen und Kraftstofftemperatur.
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme

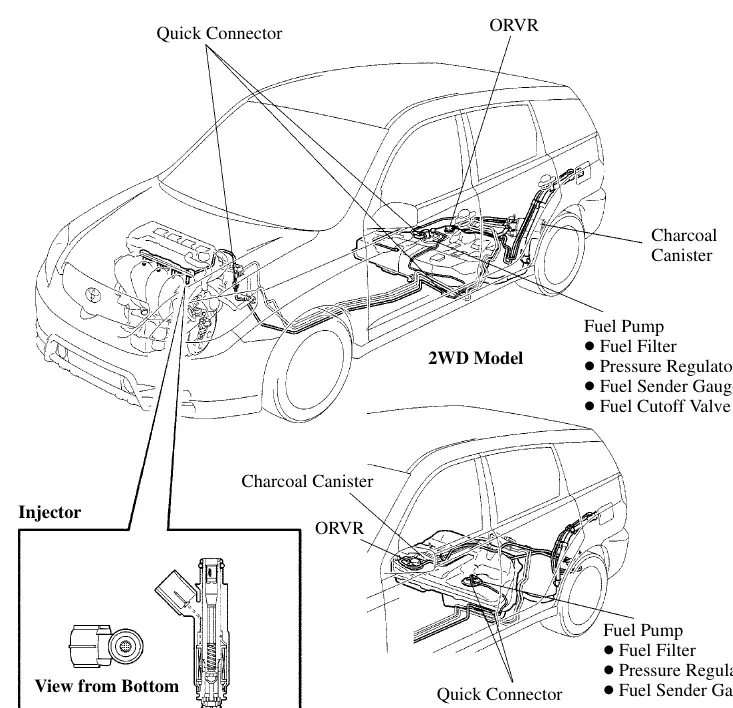

- Das Diagramm auf Seite 1 zeigt die Unterschiede zwischen 2WD- und 4WD-Kraftstoffpumpen-Baugruppen.

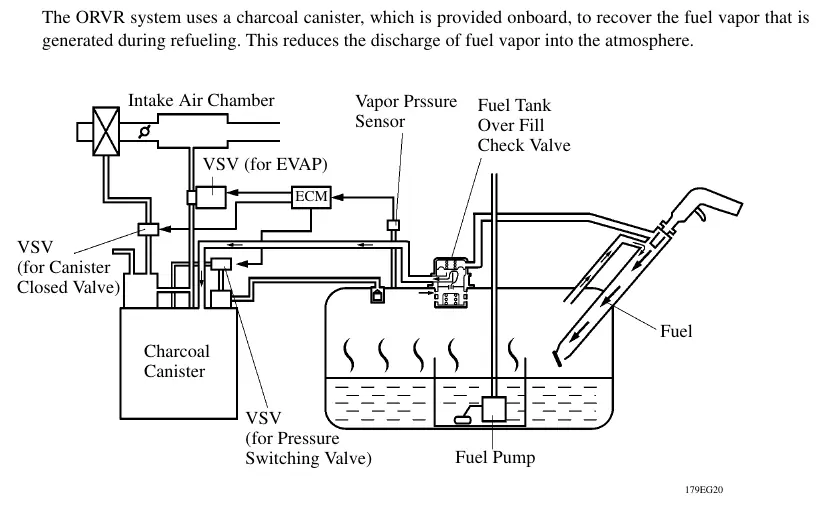

- Die ORVR-Grafik auf Seite 2 verdeutlicht den Weg der Kraftstoffdämpfe zum Aktivkohlefilter.
- Das Diagramm auf Seite 3 zeigt die interne Funktionsweise des Überfüllventils.
Modellkompatibilität
- Unterschiedliche Kraftstoffpumpen-Baugruppen für 2WD- und 4WD-Modelle beachten.
