Diese Anleitung beschreibt den Einbau des 13-poligen Elektro-Einbausatzes (Art.-Nr. 29500774) für Toyota und Suzuki Fahrzeuge. Der Einbau muss zwingend durch eine Fachwerkstatt oder eine entsprechend qualifizierte Person erfolgen. Vor Beginn der Arbeiten ist die Anleitung vollständig zu lesen.
- Sicherheitshinweis: Vor Beginn aller Arbeiten muss die Massepolklemme der Fahrzeugbatterie getrennt werden, um Schäden am Bordnetz und CAN-Datenbus zu vermeiden.
- Fehlersuche: Wir empfehlen, die Fehlersuche bei Funktionsproblemen auf maximal 0,5 Stunden zu begrenzen und danach den Support zu kontaktieren.
- Gewährleistung: Bei unsachgemäßer Anwendung oder Veränderung des Elektrosatzes erlischt der Garantieanspruch.
- Kühlerleistung: Prüfen Sie, ob die Kühlerleistung des Fahrzeugs bei Nachrüstung einer Anhängerkupplung erhöht werden muss.
Vorbereitung und Installation
Stellen Sie sicher, dass alle benötigten Werkzeuge bereitliegen. Die Installation umfasst die Demontage der Fahrzeugverkleidungen im Heckbereich, die Verlegung des Kabelbaums und den Anschluss an das Bordnetz.


- Demontage: Entfernen Sie die notwendigen Verkleidungsteile im Kofferraum gemäß den Abbildungen.
- Kabelverlegung: Verlegen Sie den Kabelbaum sorgfältig und fixieren Sie ihn mit den beiliegenden Kabelbindern.
- Anschluss: Verbinden Sie die Stecker gemäß den Schaltplänen. Achten Sie besonders auf die korrekte Anbindung an den CAN-Datenbus und den Sicherungskasten.
Anschlussbelegung und Diagnose

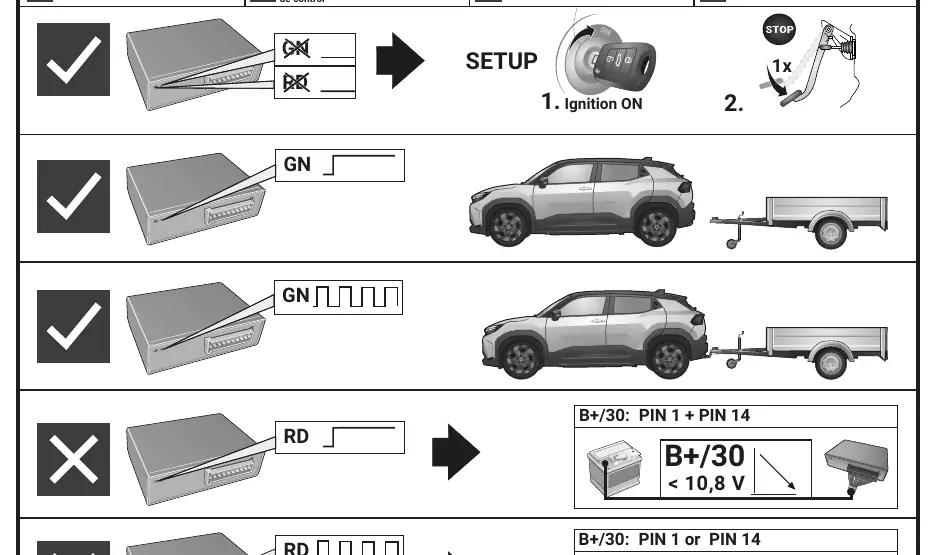

Die 13-polige Steckdose ist nach ISO 11446 belegt. Das System verfügt über eine Diagnosefunktion für die Kontroll-LEDs.


- Leuchtensubstitution: Bei Ausfall eines Blinkers am Anhänger übernimmt die entsprechende Rückleuchte die Blinkfunktion, um die Sicherheit zu gewährleisten.
- Diagnose: Nutzen Sie die LED-Anzeigen zur Überprüfung der korrekten Funktion.
- Adapter: Bei Verwendung eines 7-poligen Anhängers ist ein entsprechender Adapter erforderlich.
Technische Daten und Hinweise
Das Anhängermodul ist nicht diagnosefähig. Änderungen an der Konstruktion, Ausstattung oder Farbe sowie Irrtümer sind vorbehalten. Alle Angaben und Abbildungen sind unverbindlich. Bei technischen Änderungen oder Softwareupdates durch den Fahrzeughersteller nach Inbetriebnahme übernehmen wir keine Gewährleistung.
Praktische Hilfe
Typische Probleme
Prüfen Sie die Verkabelung und Sicherungen. Begrenzen Sie die Fehlersuche auf 0,5 Stunden.
Stellen Sie sicher, dass die Batterie vor Beginn der Arbeiten abgeklemmt wurde, um Steuergeräte nicht zu beschädigen.
Das System nutzt die Rückleuchten als Ersatz (Leuchtensubstitution). Prüfen Sie die Leuchtmittel am Anhänger.
Vor der Verwendung
- Batterie abklemmen.
- Fachwerkstatt oder qualifizierte Person beauftragen.
- Einbauanleitung vollständig lesen.
- Kühlerleistung des Fahrzeugs prüfen (ggf. erhöhen).
- Sicherungen auf korrekten Sitz prüfen.
Abbildungen und Diagramme

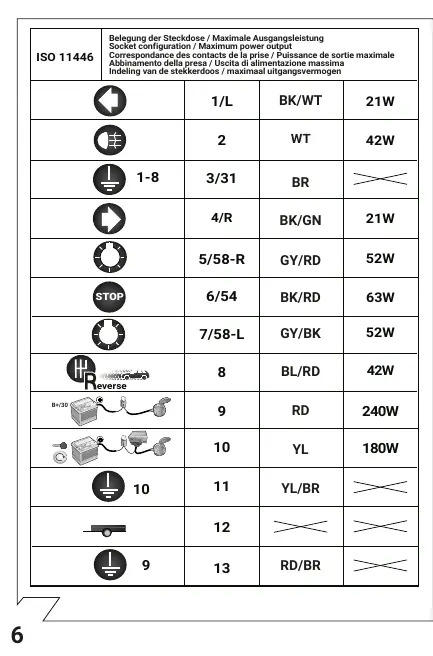

- Schaltplan zeigt die Belegung der 13-poligen Steckdose.

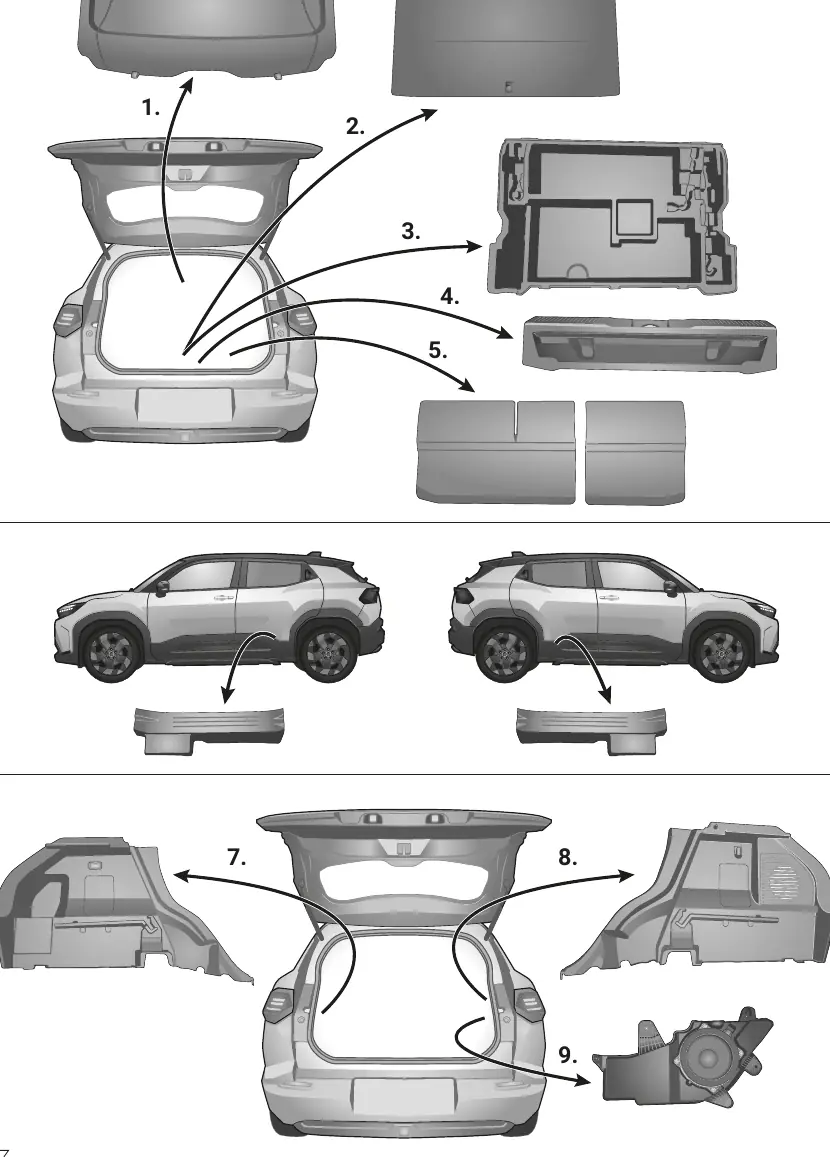

- Installationsschritte zeigen die Demontage der Verkleidung und Kabelverlegung.
Modellkompatibilität
- Geeignet für eVitara (AP) und Urban Cruiser (BP) ab 10/25.
