Bedienungsanleitung für Toro 14in/16in 60V MAX Rasentrimmer-Aufsatz 88716

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Betriebsanleitung für den Toro 14in/16in 60V MAX Rasentrimmer-Aufsatz (Modell 88716). Das Gerät ist für den Einsatz durch Privatpersonen im Außenbereich konzipiert und muss in Kombination mit dem Toro Flex-Force Power System 60V MAX Antriebskopf (Modell 51810T) verwendet werden.

Montage und Einrichtung

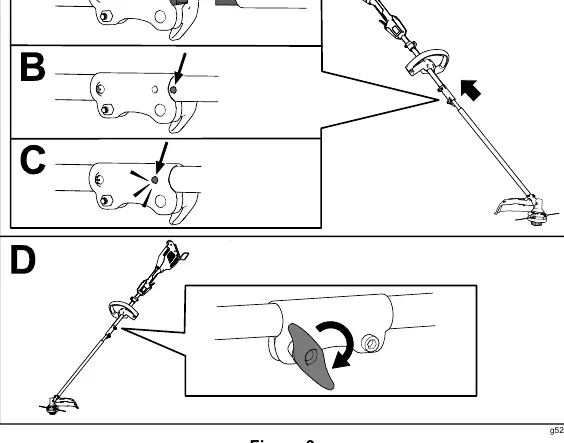

Anschluss an den Antriebskopf:

• Führen Sie den Vierkantschaft des Aufsatzes in den Vierkantschaft des Antriebskopfes ein.
• Richten Sie den Verriegelungsknopf am unteren Schaft mit dem Schlitzloch am oberen Schaft aus und schieben Sie beide Teile zusammen, bis der Knopf einrastet.
• Ziehen Sie die Schraube am Schaftverbinder fest.

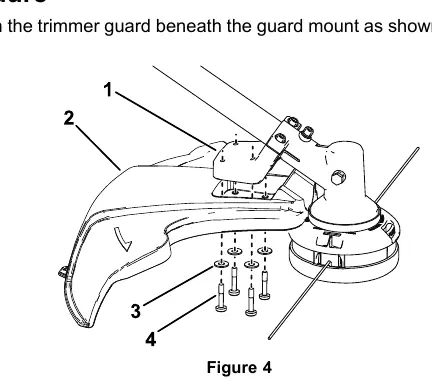

Montage der Schutzhaube:

• Richten Sie die Schutzhaube unter der Halterung aus.
• Befestigen Sie die Haube mit den 4 mitgelieferten Unterlegscheiben und Schrauben.

Betrieb

Starten des Geräts:

• Stellen Sie sicher, dass die Lüftungsschlitze frei von Schmutz sind.
• Setzen Sie den Akku in das Gehäuse ein, bis er einrastet.
• Drücken Sie die Entriegelungstaste und betätigen Sie dann den Gashebel.
• Die Geschwindigkeit kann über den 2-Stufen-Schalter angepasst werden.

Schnittbreite anpassen:

• Der Trimmer ist werkseitig auf 36,6 cm (14 Zoll) eingestellt.
• Um auf 40,6 cm (16 Zoll) zu wechseln, entfernen Sie das Schnittmesser von der Unterseite der Schutzhaube, drehen es um 180° und montieren es wieder.

Wartung und Pflege

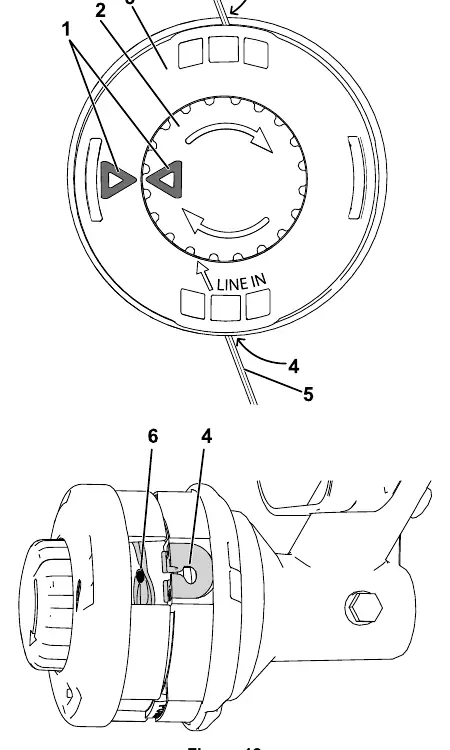

Fadenwechsel:

• Verwenden Sie nur 2 mm (0,080 Zoll) Monofilament-Faden (Teile-Nr. 88611) oder 2,4 mm (0,095 Zoll) verdrillten Faden (Teile-Nr. 88202).
• Entfernen Sie alten Faden, indem Sie den Bump-Knopf drücken und den Faden herausziehen.
• Drehen Sie den Knopf am Fadenkopf, bis die Pfeile ausgerichtet sind.
• Führen Sie den neuen Faden durch die Öse und wickeln Sie ihn durch Drehen des Knopfes im Uhrzeigersinn auf.

Getriebeschmierung:

• Das Getriebe sollte alle 25 Betriebsstunden oder monatlich geschmiert werden.
• Entfernen Sie den Stopfen an der Seite des Getriebes und geben Sie eine kleine Menge Lithiumfett Nr. 2 mit einer Fettpresse hinein.

Fehlerbehebung

Bei Problemen wie unzureichender Leistung, Vibrationen oder Problemen mit der Fadenführung prüfen Sie zuerst den Akku, reinigen Sie die Lüftungsschlitze und stellen Sie sicher, dass das Getriebe geschmiert ist. Entfernen Sie bei allen Wartungsarbeiten den Akku.
