Ersatzteilkatalog für Toro Workman MDX 07235TC Nutzfahrzeug
Detaillierter Ersatzteilkatalog für das Toro Workman MDX Nutzfahrzeug (Modell 07235TC). Enthält Explosionszeichnungen und Teilenummern für Rahmen, Bremsen, Antrieb, Elektrik und mehr.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus dem Ersatzteilkatalog
Dieser Ersatzteilkatalog dient der Identifizierung und Bestellung von Ersatzteilen für das Toro Workman MDX Nutzfahrzeug, Modell 07235TC. Er enthält detaillierte Explosionszeichnungen und Stücklisten für alle Hauptbaugruppen des Fahrzeugs. Bitte beachten Sie, dass dieser Katalog für Fahrzeuge mit der Seriennummer 414401281 und höher gilt.
Bestellung von Ersatzteilen
Um Ersatzteile korrekt zu bestellen, geben Sie bitte die Teilenummer, die gewünschte Menge und die Beschreibung des Teils an. Die Referenznummern in den Abbildungen helfen bei der Identifizierung der Teile in den zugehörigen Listen.
- Referenznummern für Baugruppen: Teile in Service-Baugruppen haben Referenznummern im Format a:b (z. B. 6:1).
- Mengenangaben: Wenn eine Referenznummer mehr als ein Teil angibt, wird das Format nX y verwendet (z. B. 2X 37 bedeutet zwei Teile mit der Referenznummer 37).
Baugruppenübersicht
Der Katalog deckt folgende Hauptbereiche ab:

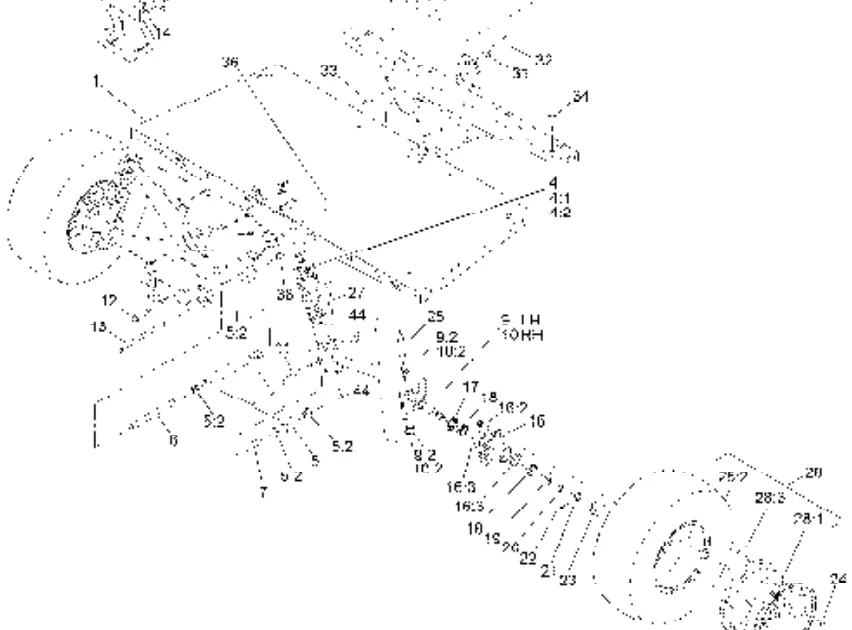

- Rahmen und Fahrwerk: Vorderer und hinterer Rahmen, Federung, Lenkung und Pedal-Baugruppen.

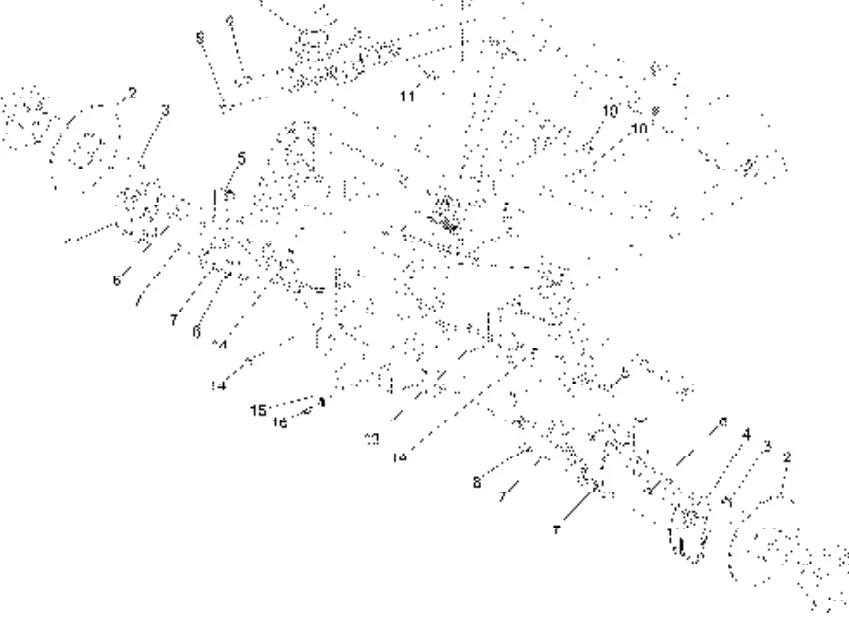

- Bremsanlage: Vorder- und Hinterradbremsen, Hauptbremszylinder und Bremssättel.
- Antriebsstrang: Motor, Primär- und Sekundärkupplung, Getriebe (Transaxle) und Hinterachsantrieb.
- Karosserie und Bedienung: Haube, Kotflügel, Armaturenbrett, Bedienfeld und Sitzbasis.
- Elektrik und Kraftstoff: Elektrische Baugruppen, Starter-Generator, Kraftstofftank und Leitungen.
- Zubehör: Eine Liste der verfügbaren Anbauteile und Zubehörkits für das Modell 07235TC.
Wartung und Reparatur
Die Explosionszeichnungen zeigen die genaue Anordnung der Komponenten. Achten Sie bei der Demontage auf die Reihenfolge der Teile, insbesondere bei komplexen Baugruppen wie dem Getriebe oder der Kupplung. Verwenden Sie für die Bestellung von Motorteilen (Briggs & Stratton) die entsprechenden Herstellerangaben.
Herstellerinformationen
The Toro Company
Praktische Hilfe
Typische Probleme
Unklare Zuordnung von Teilen in einer Baugruppe
Prüfen Sie das Format der Referenznummer. Baugruppen verwenden das Format a:b, wobei 'a' die Baugruppe und 'b' das Einzelteil bezeichnet.
Teil nicht in der Liste gefunden
Stellen Sie sicher, dass Sie die richtige Baugruppe im Inhaltsverzeichnis gewählt haben und die Seriennummer Ihres Fahrzeugs (414401281+) mit dem Katalog übereinstimmt.
Vor der Verwendung
- Identifizieren Sie die betroffene Baugruppe anhand des Inhaltsverzeichnisses.
- Suchen Sie die entsprechende Explosionszeichnung auf der angegebenen Seite.
- Notieren Sie die exakte Teilenummer aus der Tabelle.
- Prüfen Sie die benötigte Menge (beachten Sie das Format nX y).
- Vergleichen Sie das Teil mit der Abbildung, um sicherzustellen, dass es die richtige Version ist.
Technische Daten in der Praxis
- Referenznummer (Ref.)
- Die Nummer in der Zeichnung, die auf das entsprechende Teil in der Liste verweist.
- Teilenummer (Part Number)
- Die eindeutige Identifikationsnummer für die Bestellung des Ersatzteils.
Abbildungen und Diagramme
- Die Explosionszeichnungen zeigen die Montagepositionen aller Komponenten.
- Gepunktete Linien oder Führungslinien verbinden die Referenznummern mit den tatsächlichen Teilen.
- Baugruppen sind oft in Untergruppen unterteilt, die durch das Format a:b gekennzeichnet sind.
Modellkompatibilität
- Dieser Katalog gilt spezifisch für das Modell 07235TC.
- Seriennummern-Einschränkung: 414401281 und höher.
- Einige Motorteile müssen direkt über www.briggsandstratton.com bezogen werden.
