Bedienungsanleitung für BILT HARD 173cc Benzinmotor TL-EG-V173

Detaillierte Bedienungsanleitung für den BILT HARD 173cc Benzinmotor (TL-EG-V173). Erfahren Sie alles über Installation, Betrieb, Wartung, Fehlerbehebung und Sicherheitshinweise für diesen Motor.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der BILT HARD 173cc Motor ist ein vertikaler 4-Takt-Motor für Rasenmäher. Er erfordert bleifreies Benzin (min. 87 Oktan) und SAE 10W-30 Öl. Vor jedem Start muss der Ölstand kontrolliert werden. S. 2, 9

Wichtigste Schritte

  • Ölstand vor jedem Gebrauch prüfen. S. 9
  • Motoröl alle 20-50 Betriebsstunden wechseln. S. 12

Erste Inbetriebnahme

  • Primer 2-3 Mal drücken, Drossel auf Vollgas, Bremshebel halten, Startergriff ziehen. S. 10

Probleme und Lösungen

Motor startet nicht

Kraftstoff prüfen, Zündkerze reinigen, Ölstand prüfen.

S. 15

Wartung und Reset

  • Regelmäßige Wartung gemäß Tabelle auf Seite 12 durchführen. S. 12

Technische Daten

Parameter Wert Hinweis Seiten
Hubraum 173cc Motorgröße S. 2
Max. Drehzahl 3800 RPM Maximale Motorgeschwindigkeit S. 2

Wo es im PDF steht

  • Technische Daten S. 2
  • Wartungsplan S. 12
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Komponenten und Bedienelemente des Motors Seite 6 Anschluss der Brems- und Drosselkabel Seite 8 Startvorgang des Motors Seite 10 Ölstandprüfung Seite 13 Montagebohrungen und Wellenmaße Seite 22

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wesentliche Sicherheitsinformationen, Installationsschritte und Wartungsanweisungen für den BILT HARD 173cc Benzinmotor. Der Motor ist für den Einsatz an Rasenmähern konzipiert. Wichtig: Betreiben Sie den Motor niemals in geschlossenen Räumen, da Kohlenmonoxid lebensgefährlich ist. Verwenden Sie nur bleifreies Benzin mit mindestens 87 Oktan (max. 10% Ethanol) und SAE 10W-30 Motoröl.

Komponenten und Bedienelemente des Motors
Komponenten und Bedienelemente des Motors

Technische Daten

  • Hubraum: 173cc
  • Motortyp: Vertikaler 4-Takt-Motor
  • Max. Drehzahl: 3800 U/min
  • Kraftstoffkapazität: 0,95 Liter
  • Ölkapazität: 0,5 Liter
  • Zündkerze: Torch DK7RTC

Installation

Der Motor muss auf einem Rasenmäher montiert werden. Stellen Sie sicher, dass die Montagebohrungen korrekt ausgerichtet sind. Verwenden Sie gehärtete Edelstahlschrauben und Unterlegscheiben. Schließen Sie das Bremskabel und das Drosselkabel gemäß den Anweisungen an. Die Motorbremse dient als Not-Aus-Vorrichtung und darf nicht manipuliert werden.

Anschluss der Brems- und Drosselkabel
Anschluss der Brems- und Drosselkabel
Montagebohrungen und Wellenmaße
Montagebohrungen und Wellenmaße

Betrieb

Vor jedem Start müssen Ölstand und Kraftstoffstand überprüft werden. Startvorgang:

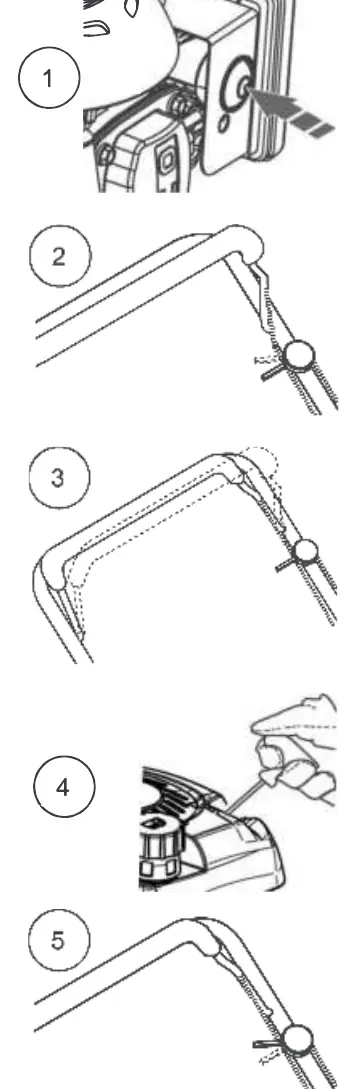

Startvorgang des Motors
Startvorgang des Motors
  1. Drücken Sie den Primer-Ball 2-3 Mal.
  2. Stellen Sie den Drosselhebel auf Vollgas.
  3. Halten Sie den Bremshebel des Mähers gedrückt.
  4. Ziehen Sie den Startergriff langsam, bis Widerstand spürbar ist, dann kräftig ziehen.
  5. Lassen Sie den Motor einige Sekunden laufen, bevor Sie die Drossel anpassen.

Wartung und Pflege

Regelmäßige Wartung ist entscheidend für die Lebensdauer des Motors. Führen Sie Ölwechsel, Luftfilterreinigung und Zündkerzenprüfung gemäß dem Wartungsplan durch (z.B. Ölwechsel alle 20-50 Betriebsstunden). Verwenden Sie bei längerer Lagerung (über 20 Tage) einen Kraftstoffstabilisator oder lassen Sie den Kraftstoff vollständig ab.

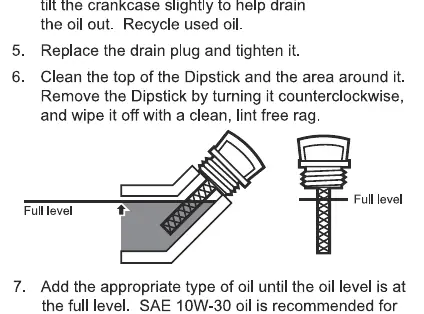

Ölstandprüfung
Ölstandprüfung

Fehlerbehebung

Bei Startproblemen prüfen Sie zuerst den Kraftstoffstand, die Zündkerze und den Ölstand. Wenn der Motor stottert oder plötzlich stoppt, kontrollieren Sie den Luftfilter und die Kraftstoffqualität. Bei anhaltenden Problemen wenden Sie sich an einen qualifizierten Techniker.

Praktische Hilfe

Typische Probleme

Motor startet nicht

Kraftstoffstand prüfen, Zündkerze reinigen/ersetzen, Ölstand prüfen, sicherstellen, dass der Kraftstoffhahn offen ist.

Motor stottert

Luftfilter reinigen, frischen Kraftstoff verwenden, Zündkerze prüfen.

Motor stoppt plötzlich

Kraftstoffstand prüfen, Ölstand prüfen (Ölmangelsicherung), Zündkerzenstecker auf festen Sitz prüfen.

Vor der Verwendung

  • Ölstand prüfen (muss am 'Full'-Markierung sein)
  • Kraftstoffstand prüfen (nicht überfüllen)
  • Luftfilter auf Verschmutzung prüfen
  • Sicherstellen, dass der Motor auf einer ebenen Fläche steht
  • Montagebolzen auf festen Sitz prüfen

Technische Daten in der Praxis

Hubraum (173cc)
Gibt die Größe des Motors an, relevant für Ersatzteile.

Abbildungen und Diagramme

  • Die Montagebohrungen sind auf Seite 22 detailliert dargestellt.
  • Die Komponentenübersicht auf Seite 6 hilft bei der Identifizierung von Primer-Ball, Luftfilter und Startergriff.

Modellkompatibilität

  • Nur für Rasenmäher geeignet.
  • Nicht für den Straßenverkehr oder Fahrzeuge zugelassen.
  • Nicht mit E85 oder Benzin mit mehr als 10% Ethanol betreiben.
