Bedienungsanleitung für AL-KO 175F(D)S Benzinmotor

Wichtige Informationen aus der Anleitung

Diese Bedienungsanleitung gilt für die AL-KO Benzinmotoren der Modelle 175F(D)S, 180F(D)S, 185F(D)S und 190F(D)S. Lesen Sie das Handbuch sorgfältig durch, um eine sichere und zuverlässige Nutzung zu gewährleisten. Achten Sie besonders auf Warnhinweise bezüglich heißer Auspuffanlagen, Kohlenmonoxid-Gefahren und brennbarem Kraftstoff.

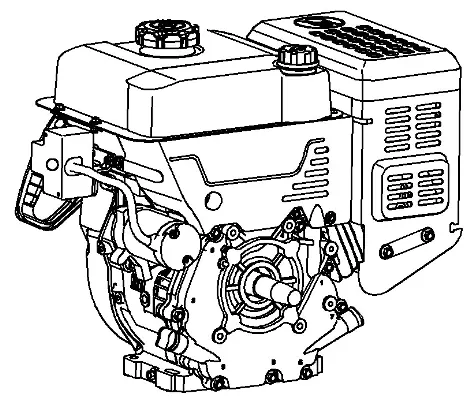

Komponenten und Bedienelemente

Machen Sie sich vor der Inbetriebnahme mit den Bedienelementen vertraut:

• Öleinfüllstutzen/Messstab: Zur Kontrolle und zum Nachfüllen des Motoröls.
• Kraftstoffhahn: Öffnet und schließt die Kraftstoffzufuhr zum Vergaser.
• Choke-Hebel: Zum Starten eines kalten Motors (CLOSE-Position).
• Gashebel: Reguliert die Motordrehzahl.
• Motor-Schalter: Aktiviert oder deaktiviert das Zündsystem.
• Startergriff: Zum manuellen Starten des Motors.

Vor der Inbetriebnahme

Führen Sie vor jedem Betrieb eine Inspektion durch:

• Überprüfen Sie den Motor auf Anzeichen von Öl- oder Benzinlecks.
• Entfernen Sie Schmutz und Ablagerungen, insbesondere um den Auspuff und den Reversierstarter.
• Kontrollieren Sie den Motorölstand und füllen Sie bei Bedarf Öl nach.
• Überprüfen Sie den Luftfilter auf Verschmutzung.
• Stellen Sie sicher, dass der Kraftstofftank ausreichend gefüllt ist.

Betrieb des Motors

Starten des Motors:

1. Stellen Sie den Kraftstoffhahn auf die ON-Position.
2. Bei einem kalten Motor stellen Sie den Choke-Hebel auf CLOSE. Bei einem warmen Motor lassen Sie ihn auf OPEN.
3. Stellen Sie den Gashebel auf die FAST-Position.
4. Betätigen Sie den Motor-Schalter (bei elektrischem Start ggf. Schlüssel verwenden).
5. Ziehen Sie den Startergriff leicht, bis Sie Widerstand spüren, und ziehen Sie dann kräftig.
6. Sobald der Motor warm läuft, bewegen Sie den Choke-Hebel schrittweise auf OPEN.

Stoppen des Motors:

1. Stellen Sie den Gashebel auf die SLOW-Position.
2. Betätigen Sie den Motor-Schalter, um den Motor auszuschalten.
3. Stellen Sie den Kraftstoffhahn auf die OFF-Position.

Wartung und Pflege

Regelmäßige Wartung ist entscheidend für die Langlebigkeit des Motors:

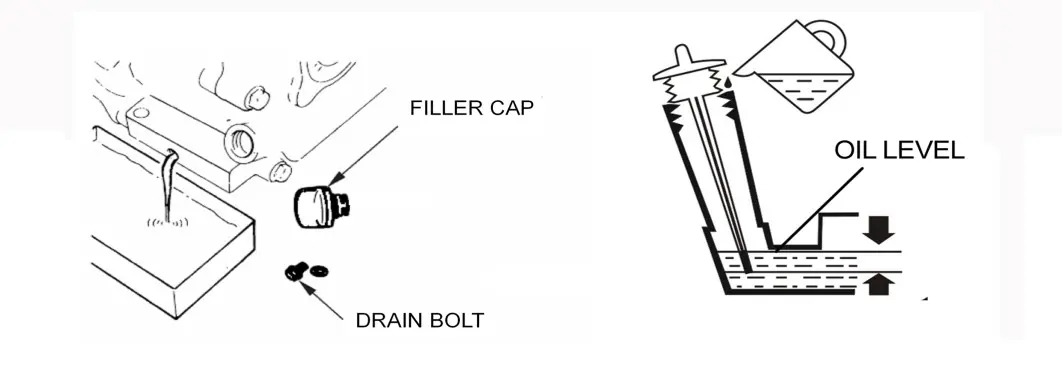

• Motoröl: Überprüfen Sie den Ölstand vor jedem Gebrauch. Wechseln Sie das Öl gemäß Wartungsplan (erstmals nach 20 Stunden, danach alle 100 Stunden).
• Zündkerze: Überprüfen und reinigen Sie die Zündkerze regelmäßig. Der Elektrodenabstand sollte 0,70 mm bis 0,80 mm betragen.
• Luftfilter: Ein verschmutzter Luftfilter reduziert die Motorleistung.

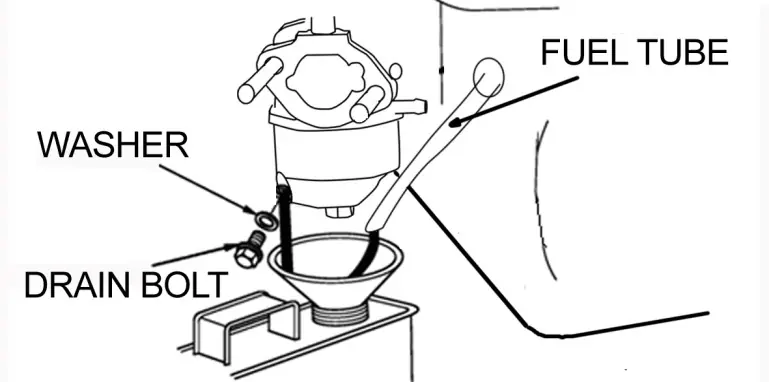

• Kraftstoffsystem: Entleeren Sie bei längerer Lagerung den Kraftstofftank und den Vergaser, um Ablagerungen zu vermeiden.

Lagerung und Transport

Wenn der Motor für längere Zeit gelagert wird:

• Entleeren Sie den Kraftstofftank und den Vergaser vollständig.
• Wechseln Sie das Motoröl.
• Entfernen Sie die Zündkerze und geben Sie eine kleine Menge sauberes Motoröl in den Zylinder. Ziehen Sie den Startergriff langsam, um das Öl zu verteilen.
• Decken Sie den Motor ab, um ihn vor Staub zu schützen, aber verwenden Sie keine Kunststoffabdeckung, die Feuchtigkeit einschließen könnte.

Fehlerbehebung

Bei Startproblemen:

• Prüfen Sie, ob der Motor-Schalter auf ON steht.
• Stellen Sie sicher, dass der Kraftstoffhahn offen ist und Kraftstoff im Tank vorhanden ist.
• Überprüfen Sie die Zündkerze auf Verschmutzung oder falschen Elektrodenabstand.
• Wenn der Motor mit Kraftstoff überflutet ist, trocknen Sie die Zündkerze und starten Sie mit dem Gashebel in der FAST-Position.

Technische Daten

Die Motoren sind luftgekühlte 4-Takt-OHV-Motoren. Die Leerlaufdrehzahl beträgt 2000 ± 200 U/min. Detaillierte Spezifikationen wie Bohrung, Hub, Hubraum und Verdichtungsverhältnis variieren je nach Modell (175F, 180F, 185F, 190F) und sind in der Tabelle im Abschnitt 10 der Anleitung aufgeführt.
