Installationsanleitung für TMI Polar-Pro Pendeltüren
Detaillierte Installationsanleitung für TMI Polar-Pro Pendeltüren. Erfahren Sie, wie Sie die Türen korrekt montieren, zentrieren, die Federspannung einstellen und die Paneele für eine optimale Abdichtung zuschneiden.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Die TMI Polar-Pro Pendeltüren sind für spezifische Kühl- oder Gefrierraumtüren maßgefertigt. Für die Installation wird ein Helfer empfohlen. Verwenden Sie keine Nägel zur Befestigung der Halterungen; nutzen Sie die mitgelieferten 1/4" x 1 1/2" Schrauben und Unterlegscheiben. Stellen Sie sicher, dass der Türrahmen stabil genug ist, um das Gewicht und die Kraft der Tür zu tragen.

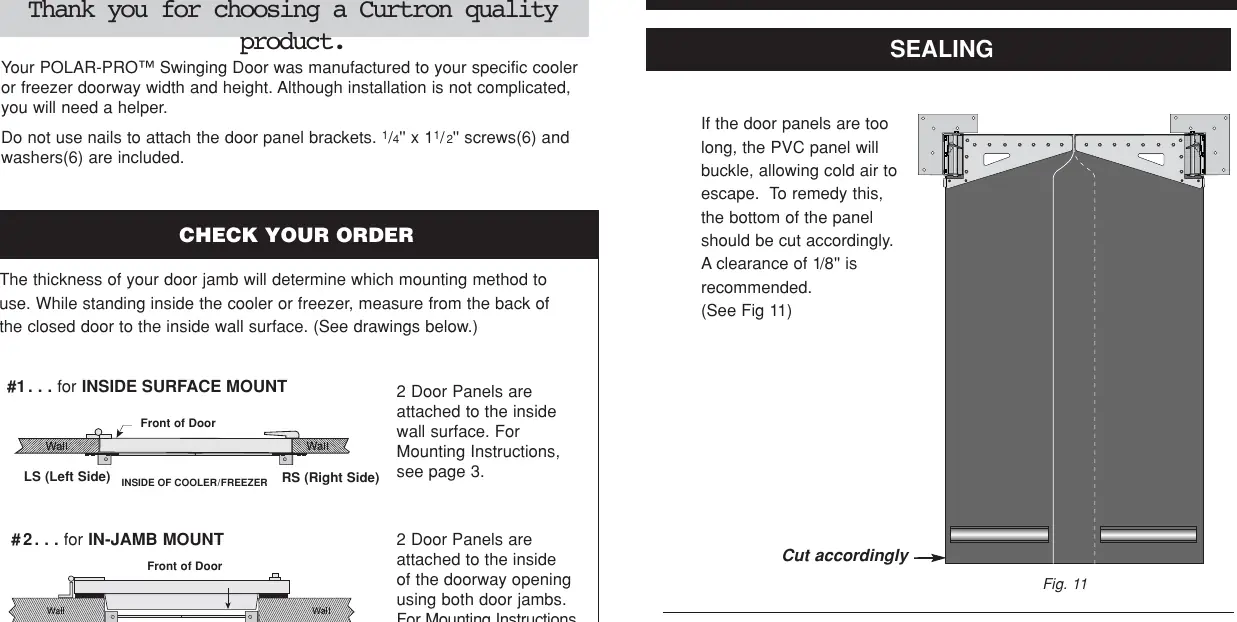

Vorbereitung und Montagearten
Die Wahl der Montagemethode hängt von der Dicke des Türrahmens ab. Messen Sie von der Rückseite der geschlossenen Tür bis zur Innenwandfläche:
- #1 Inside Surface Mount: Die Türpaneele werden an der Innenwandfläche befestigt.
- #2 In-Jamb Mount: Die Türpaneele werden innerhalb der Türöffnung an beiden Türpfosten befestigt.
- #3 Wall/In-Jamb Mount: Die Türpaneele werden innerhalb der Türöffnung platziert, aber an der Innenwandfläche montiert.
Montageanleitung
Für alle Montagemethoden gilt: Demontieren Sie nicht das PVC-Paneel von der Halterung und entfernen Sie nicht den Scharnierstift von der Montageplatte. Verwenden Sie für alle Bohrungen einen 5/32" Bohrer.
Montage #2 In-Jamb
Messen Sie 2 1/4" von der Oberseite des Pfostens nach innen. Zeichnen Sie mit einer Wasserwaage eine gerade Linie 7" nach unten. Platzieren Sie die "U"-Halterung mit dem Paneel an der Linie, markieren Sie die 4 Löcher, bohren Sie diese und schrauben Sie die Halterung fest.

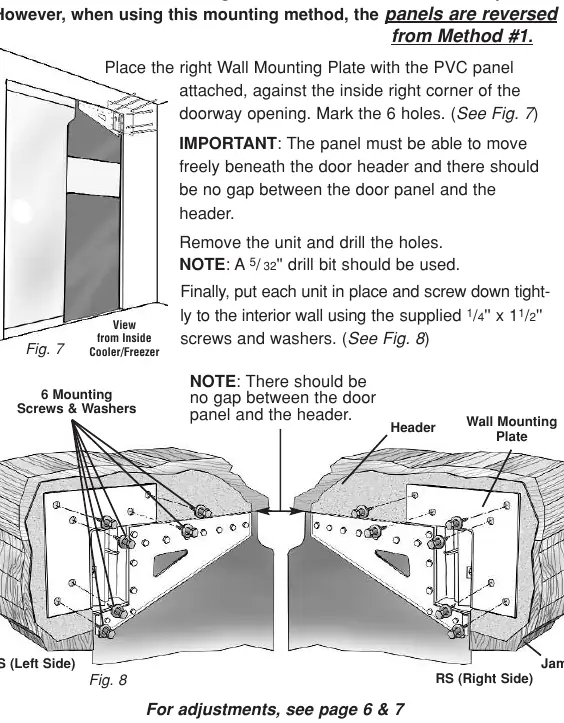

Montage #3 Wall/In-Jamb
Platzieren Sie die rechte Wandmontageplatte mit dem Paneel in der inneren rechten Ecke der Türöffnung. Markieren Sie die 6 Löcher. Achten Sie darauf, dass sich das Paneel frei unter dem Türsturz bewegen kann und kein Spalt zwischen Paneel und Sturz entsteht.

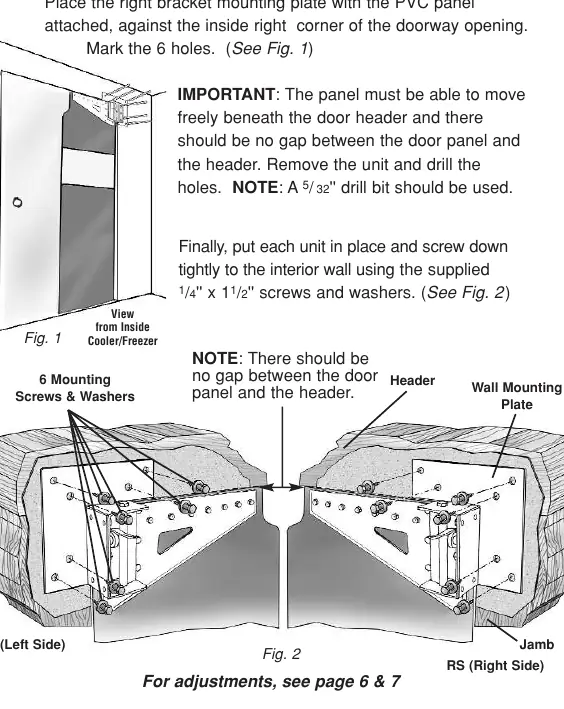

Montage #1 Inside Surface
Platzieren Sie die rechte Halterungsplatte mit dem Paneel an der inneren rechten Ecke der Türöffnung. Markieren Sie die 6 Löcher. Achten Sie auch hier auf Freigängigkeit unter dem Türsturz.
Feinjustierung und Einstellung

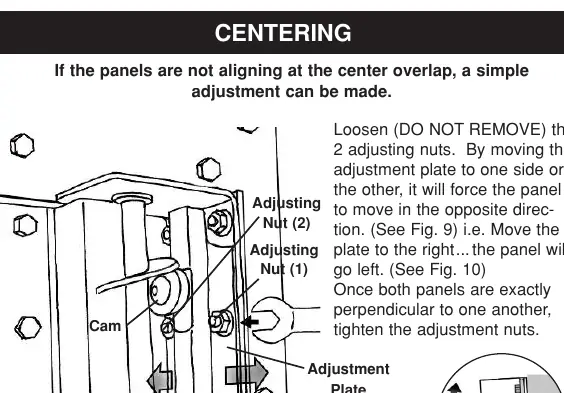

Zentrierung
Wenn die Paneele nicht in der Mitte überlappen, lösen Sie die zwei Einstellmuttern an der Montageplatte. Durch Verschieben der Platte in eine Richtung bewegt sich das Paneel in die entgegengesetzte Richtung. Ziehen Sie die Muttern nach der Justierung wieder fest.

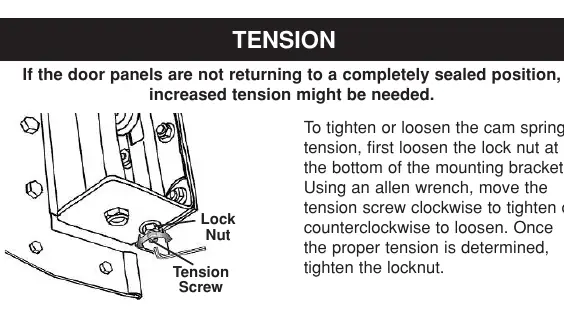

Spannungseinstellung
Wenn die Türen nicht vollständig schließen, muss die Federspannung erhöht werden. Lösen Sie die Kontermutter an der Unterseite der Halterung. Drehen Sie die Spannungsschraube mit einem Inbusschlüssel im Uhrzeigersinn zum Spannen oder gegen den Uhrzeigersinn zum Lockern. Ziehen Sie die Kontermutter danach wieder fest.
Abdichtung
Wenn die PVC-Paneele zu lang sind und sich wölben, schneiden Sie den unteren Teil entsprechend zu. Ein Abstand von 1/8" zum Boden wird empfohlen.
Praktische Hilfe
Typische Probleme
Paneele überlappen nicht korrekt in der Mitte
Lösen Sie die Einstellmuttern an der Montageplatte und verschieben Sie die Platte, um das Paneel auszurichten.
Tür schließt nicht vollständig
Erhöhen Sie die Federspannung durch Drehen der Spannungsschraube im Uhrzeigersinn.
PVC-Paneel wölbt sich am Boden
Das Paneel ist zu lang. Schneiden Sie den unteren Teil zu, sodass ein Abstand von 1/8" zum Boden verbleibt.
Vor der Verwendung
- Prüfen Sie, ob der Türrahmen stabil genug ist.
- Messen Sie die Türrahmenstärke, um die richtige Montagemethode zu wählen.
- Stellen Sie sicher, dass ein Helfer für die Montage verfügbar ist.
- Verwenden Sie einen 5/32" Bohrer für alle Bohrungen.
- Verwenden Sie die mitgelieferten 1/4" x 1 1/2" Schrauben und Unterlegscheiben.
Technische Daten in der Praxis
- 1/4" x 1 1/2" Schrauben
- Mitgeliefertes Befestigungsmaterial für die Wand- oder Pfostenmontage.
Abbildungen und Diagramme
- Fig. 1-3: Zeigen die drei verschiedenen Montagemethoden basierend auf der Türrahmenbeschaffenheit.
- Fig. 9-10: Veranschaulichen die Zentrierung der Paneele durch Verschieben der Einstellplatte.
- Fig. 11: Zeigt das empfohlene Zuschneiden der Paneele zur Abdichtung.
Modellkompatibilität
- Die Montage erfordert eine stabile Wand oder einen stabilen Türrahmen.
- Nicht für die Montage mit Nägeln geeignet.
