Thule VeloLite 1-Bike Fahrradträger für die Anhängerkupplung
Schnelle Anleitung für den Thule VeloLite 1-Bike Fahrradträger. Erfahren Sie, wie Sie den Träger sicher an der Anhängerkupplung montieren, Fahrräder laden und das System warten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Thule VeloLite 1-Bike ist ein Fahrradträger zur Montage auf der Anhängerkupplung. Vor der Nutzung ist es zwingend erforderlich, die Anhängerkupplung von Schmutz und Fett zu reinigen. Beachten Sie stets die maximale Traglast von 25 kg und die zulässige Stützlast Ihres Fahrzeugs. Die maximale Geschwindigkeit mit montiertem Träger beträgt 130 km/h.
Montage des Fahrradträgers

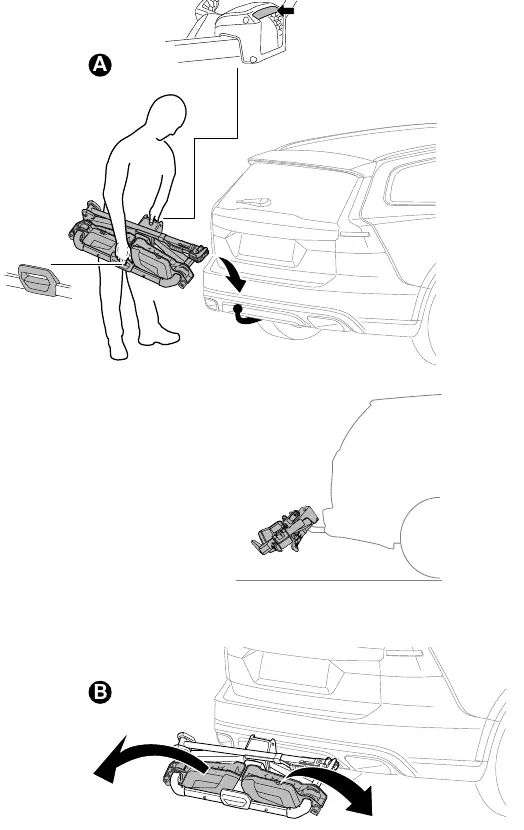

- Setzen Sie den Träger auf die Anhängerkupplung auf.

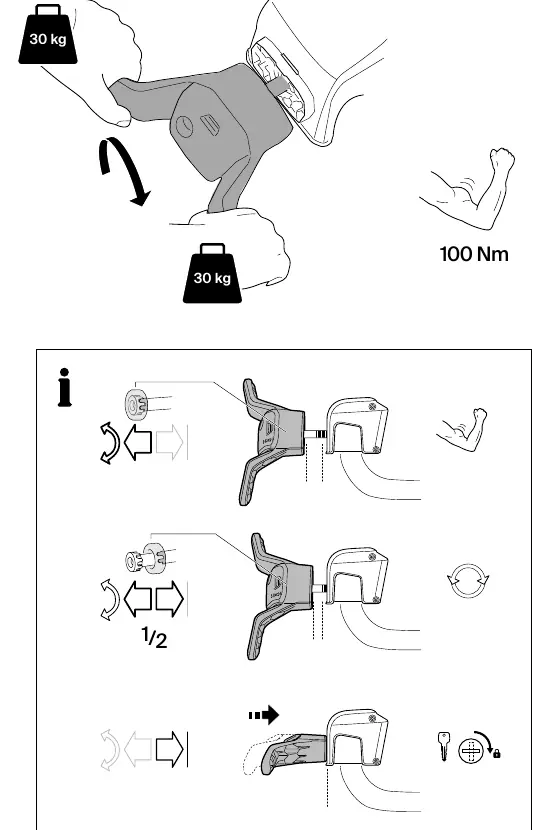

- Sichern Sie den Träger mit dem Spannhebel. Achten Sie darauf, dass der Hebel mit einem Drehmoment von 100 Nm festgezogen ist.
- Überprüfen Sie den festen Sitz des Trägers, indem Sie versuchen, ihn zu bewegen. Er darf sich nicht lösen oder verdrehen.
- Montieren Sie die Kennzeichenhalterung und die Beleuchtungseinheiten gemäß den beiliegenden Schrauben und Werkzeugen (T20, 4 mm).
Beladung und Befestigung der Fahrräder

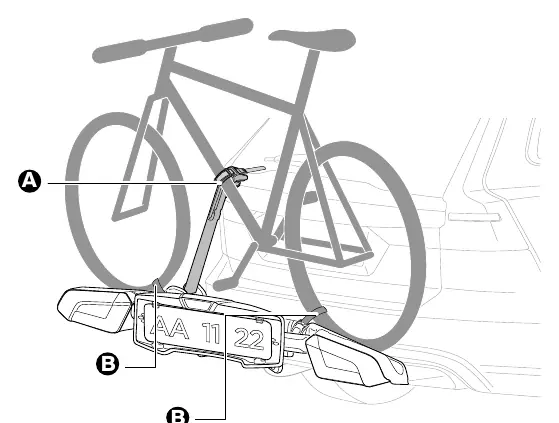

Stellen Sie das Fahrrad auf den Träger. Befestigen Sie den Rahmen mit dem Haltearm und sichern Sie die Räder mit den Spanngurten. Achten Sie darauf, dass der Rahmenabstand und die Positionierung des Fahrrads sicher sind. Überprüfen Sie vor Fahrtantritt, ob alle Gurte festgezogen und die Schlösser verriegelt sind.
Wartung und Pflege

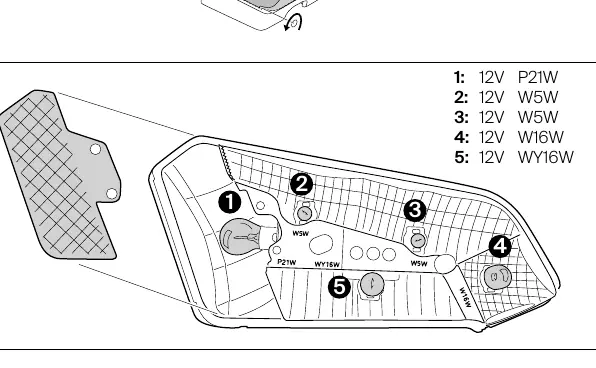

Der Träger erfordert regelmäßige Reinigung. Bei defekten Leuchten können die Glühbirnen ausgetauscht werden. Öffnen Sie dazu die Leuchtenabdeckung mit einem T15-Schraubendreher. Die Spezifikationen der Leuchtmittel sind auf Seite 27 der Anleitung aufgeführt (z.B. 12V P21W, W5W, W16W, WY16W).
Sicherheitshinweise
- Prüfen Sie vor jeder Fahrt die Befestigung des Trägers und der Fahrräder.
- Verwenden Sie den Träger nicht, wenn die Anhängerkupplung beschädigt ist.
- Stellen Sie sicher, dass die Beleuchtung des Trägers mit der Fahrzeugelektrik verbunden und funktionsfähig ist.
- Beachten Sie, dass sich das Fahrverhalten des Fahrzeugs durch den Träger ändern kann.
Herstellerinformationen
Thule Group
Praktische Hilfe
Typische Probleme
Träger sitzt locker auf der Anhängerkupplung
Überprüfen Sie, ob der Spannhebel mit 100 Nm festgezogen ist und die Anhängerkupplung sauber und fettfrei ist.
Fahrrad lässt sich nicht sicher befestigen
Stellen Sie sicher, dass der Rahmenhalter korrekt positioniert ist und die Spanngurte an den Rädern fest angezogen sind.
Beleuchtung funktioniert nicht
Überprüfen Sie die elektrische Verbindung zum Fahrzeug und tauschen Sie ggf. defekte Leuchtmittel gemäß den Spezifikationen auf Seite 27 aus.
Vor der Verwendung
- Reinigen Sie die Anhängerkupplung von Schmutz und Fett.
- Prüfen Sie die zulässige Stützlast Ihres Fahrzeugs.
- Stellen Sie sicher, dass alle mitgelieferten Teile (Schrauben, Werkzeuge) vorhanden sind.
- Überprüfen Sie den Reifendruck der Fahrräder.
- Stellen Sie sicher, dass der Träger korrekt verriegelt ist.
Technische Daten in der Praxis
- Max. Traglast
- 25 kg pro Fahrrad.
- Anzugsdrehmoment
- 100 Nm für die Befestigung an der Anhängerkupplung.
- Max. Geschwindigkeit
- 130 km/h bei montiertem Träger.
Abbildungen und Diagramme
- Die Anleitung enthält detaillierte Explosionszeichnungen für die Montage der Kennzeichenhalterung und der Beleuchtung.
- Symbole zeigen die korrekte Verriegelung des Spannhebels und der Fahrradhalterung.
Modellkompatibilität
- Geeignet für Anhängerkupplungen aus Aluminium oder GGG40.
- Nicht für Fahrzeuge mit ungeeigneter Anhängerkupplung verwenden.
