Installations- und Wartungsanleitung für Temperzone VPA 160RKTG-DPQ

Detaillierte Installations- und Wartungsanleitung für das Temperzone VPA 160RKTG-DPQ Klimagerät. Erfahren Sie mehr über Montage, elektrische Verkabelung, Inbetriebnahme, Steuerung über UC8-Controller und Fehlerbehebung.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Dieses Dokument ist die Installations- und Wartungsanleitung für das Temperzone VPA 160RKTG-DPQ Klimagerät. Es deckt die mechanische Installation, elektrische Verkabelung, Inbetriebnahme, Wartungsintervalle und Fehlerdiagnose ab. S. 1, 2, 3, 6

Wichtigste Schritte

  • Inbetriebnahme S. 3
  • Lüftergeschwindigkeit einstellen S. 3

Erste Inbetriebnahme

  • Vor dem Start: 4 Stunden Kurbelgehäuseheizung aktivieren, elektrische Verbindungen prüfen, Luftfilter kontrollieren. S. 3
Weitere 4 Antworten anzeigen Weniger anzeigen

Probleme und Lösungen

Wasserleck

Ablauf prüfen, Lüftergeschwindigkeit reduzieren.

S. 7
Heizungsprobleme

Außentemperatur und Wärmeverluste prüfen.

S. 7

Wartung und Reset

  • Lock-out zurücksetzen: Strom für 3 Sekunden trennen oder 'Unlock'-Befehl via Modbus senden. S. 10

Technische Daten

Parameter Wert Hinweis Seiten
Kältemittel HFC-410A (R410A) Verwendetes Kältemittel. S. 2
Sicherheits-Timer Min. Auszeit 3 Min, Min. Laufzeit 1.5 Min Schutzfunktionen für den Kompressor. S. 4

Wo es im PDF steht

  • Installation S. 1
  • Verkabelung S. 2
  • Inbetriebnahme S. 3
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Installations- und Wartungsanweisungen für das Temperzone VPA 160RKTG-DPQ Klimagerät. Vor der Inbetriebnahme ist eine 4-stündige Aufwärmphase der Kurbelgehäuseheizung zwingend erforderlich. Das Gerät muss gemäß nationalen und regionalen Vorschriften installiert werden.

Installation

Das Gerät muss auf einer festen, flachen horizontalen Basis montiert werden. Bei Dachinstallationen wird eine solide Struktur mit Vibrationsdämpfern empfohlen. Achten Sie auf die Mindestabstände (siehe Diagramm im PDF) und stellen Sie sicher, dass der Kondensatablauf korrekt installiert ist.

TZT-100 Anschlussdiagramm
TZT-100 Anschlussdiagramm

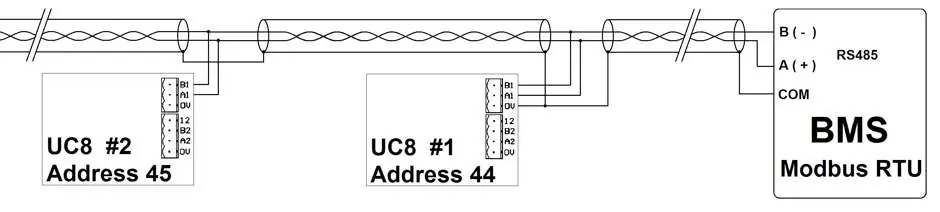

Modbus RTU Daisy-Chain Verkabelung
Modbus RTU Daisy-Chain Verkabelung

Verkabelung und Steuerung

Elektrische Arbeiten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Das Gerät benötigt eine direkte Stromversorgung über einen Trennschalter. Die Steuerung erfolgt über den UC8-Controller, der verschiedene Optionen bietet:

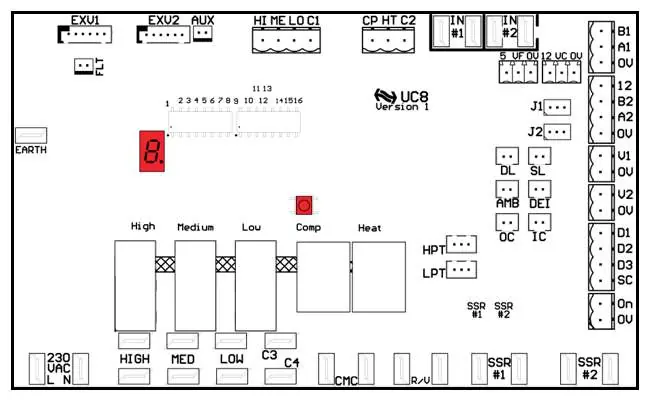

UC8 Steuerplatine Anschlüsse
UC8 Steuerplatine Anschlüsse
  • TZT-100 Wandthermostat: Anschluss über RS485-Kabel.
  • Externe Steuerung: 24V AC oder 0-10V Signale.
  • Modbus RTU / BACnet-IP: Kommunikation über RS485 oder Ethernet (mit Gateway).

Inbetriebnahme

Nach der 4-stündigen Wartezeit kann die Inbetriebnahme erfolgen:

  1. UC8-Controller in den Inbetriebnahme-Modus versetzen (Taste gedrückt halten, bis 'c' erscheint).
  2. Kompressor im Kühlbetrieb starten und Drehrichtung prüfen.
  3. Stromaufnahme auf jeder Phase messen.
  4. Lüftergeschwindigkeit für den EC-Lüfter über das UC8-Display anpassen (H für High, L für Low).

Wartung

Regelmäßige Wartung ist für die Langlebigkeit entscheidend:

  • Monatlich: Luftfilter reinigen, Kondensatablauf prüfen, Kompressor auf Ölflecken (Leckagen) untersuchen.
  • Halbjährlich: Elektrische Verbindungen auf festen Sitz prüfen, Korrosion kontrollieren, Lüfter und Motorhalterungen prüfen.
  • Jährlich: Kältemittelleitungen auf Vibrationen prüfen, elektrische Heizungen testen, Außenregister reinigen.

Fehlerbehebung

Bei Problemen wie Wasserlecks, unzureichender Heizleistung oder Fehlercodes am UC8-Display sollten zunächst die in der Anleitung beschriebenen Prüfpunkte (z.B. Ablauf, Luftstrom, Sensoren) kontrolliert werden. Detaillierte Fehlerdiagnosen finden sich auf dem UC8-Label oder unter www.temperzone.biz.

Lüfteranpassung

Die Position des Zuluft-Lüfters kann vor Ort geändert werden, um eine 'entgegengesetzte Handhabung' (opposite handing) zu erreichen. Dies erfordert das Umsetzen des Lüftergehäuses und des Filters auf die jeweils andere Seite.

Praktische Hilfe

Typische Probleme

Gerät leckt Wasser

Ablauf, Siphon oder Neigung prüfen; maximale Lüftergeschwindigkeit reduzieren, um Wasser mitzureißen.

Heizleistung unzureichend

Außentemperatur und Wärmeverluste prüfen; Mindest-/Maximalbetriebstemperaturen beachten.

Fehlercode 36

DIP-Schalter-Einstellungen am TZT-100 Thermostat prüfen.

Vor der Verwendung

  • Netzspannung und Isolierung prüfen.
  • Kompressor auf sichere Montage prüfen.
  • Thermostat und Steuerungen korrekt verkabeln.
  • Luftfilter korrekt installiert.
  • Lüftermotor auf freie Drehbarkeit prüfen.
  • Kurbelgehäuseheizung 4 Stunden vor Inbetriebnahme einschalten.
Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

0-10V Signal
Analoge Kapazitätssteuerung.

Abbildungen und Diagramme

  • UC8-Steuerplatine: Zeigt Anschlüsse für Sensoren, Kommunikation und Stromversorgung.
  • TZT-100 Anschluss: Verkabelungsschema für den Thermostat.
  • Modbus-Verkabelung: Daisy-Chain-Verbindung für mehrere Einheiten.

Modellkompatibilität

  • Kältemittel: HFC-410A (R410A).
  • Steuerung: Kompatibel mit TZT-100, Modbus RTU, BACnet-IP.
