Installations- und Wartungsanleitung für Temperzone VPA 160RKTG-DP
Detaillierte Installations- und Wartungsanleitung für das Temperzone VPA 160RKTG-DP Klimagerät. Erfahren Sie alles über Montage, elektrische Verkabelung, Inbetriebnahme, Steuerung über den UC8-Controller und regelmäßige Wartungsarbeiten.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das VPA 160RKTG-DP ist ein luftgekühltes Kompaktklimagerät. Die Installation erfordert eine 4-stündige Aufwärmphase für den Kompressor vor dem Start. Die Steuerung erfolgt über den UC8-Controller, der via TZT-100, Modbus oder externe 24V/0-10V Signale bedient werden kann. S. 1, 2, 3
Wichtigste Schritte
- 4-Stunden-Aufwärmphase für Kurbelgehäuseheizung einhalten. S. 3
- UC8-Controller in Inbetriebnahme-Modus versetzen. S. 3
Erste Inbetriebnahme
- Vor dem Start: Netzspannung trennen, Montage prüfen, Verkabelung prüfen, 4 Stunden Aufwärmzeit für Kompressor einhalten. S. 3
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Fehlercode auf UC8 Display
Referenzieren Sie das UC8-Controller-Label am Gerät oder besuchen Sie www.temperzone.biz für Fehlerdiagnose.
S. 7Wartung und Reset
- Lock-out zurücksetzen: Strom für 3 Sekunden trennen oder 'Unlock'-Befehl via Modbus senden. S. 10
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Kältemittel | HFC-410A (R410A) | Verwendetes Kältemittel | S. 2 |
Wo es im PDF steht
- Installation S. 1
- Verkabelung S. 2
- Inbetriebnahme S. 3
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installations- und Wartungsanweisungen für das Temperzone VPA 160RKTG-DP Klimagerät. Vor der Inbetriebnahme ist zwingend eine 4-stündige Aufwärmphase für die Kurbelgehäuseheizung einzuhalten, während das Gerät unter Strom steht. Das Gerät muss von qualifiziertem Fachpersonal installiert und gewartet werden.
Installation und Montage
Das Gerät muss auf einer festen, flachen horizontalen Basis montiert werden. Bei Dachinstallationen wird eine solide Struktur mit Vibrationsdämpfern empfohlen. Achten Sie auf die in der Spezifikation angegebenen Mindestabstände. Bei der Aufstellung mehrerer Einheiten nebeneinander sind mindestens 2 Meter Abstand zwischen den Spulenflächen einzuhalten.
Elektrische Verkabelung und Steuerung
Die elektrische Installation muss durch einen qualifizierten Elektriker erfolgen. Das Gerät wird direkt über einen Trennschalter angeschlossen. Die Steuerung erfolgt über den UC8-Controller, der verschiedene Optionen bietet:
- TZT-100 Wandthermostat
- 24V AC und 0-10V Signale von externen Steuerungen
- Modbus RTU oder BACnet-IP Kommunikation
Inbetriebnahme
Nach der 4-stündigen Aufwärmphase kann die Inbetriebnahme erfolgen. Der UC8-Controller verfügt über einen speziellen Modus zur Inbetriebnahme, in dem Sicherheitszeitverzögerungen reduziert werden. Überprüfen Sie die Drehrichtung des Kompressors, den Lauf der Ventilatoren und die Stromaufnahme. Die Lüftergeschwindigkeit des EC-Innenventilators kann über den UC8-Controller angepasst werden.
Wartung und Instandhaltung
Regelmäßige Wartung ist für die Langlebigkeit entscheidend:
- Monatlich: Luftfilter reinigen, Kondensatablauf prüfen, Kompressorraum auf Ölflecken (Kältemittellecks) untersuchen.
- Halbjährlich: Elektrische Verbindungen auf festen Sitz prüfen, Korrosion in salzhaltiger Atmosphäre kontrollieren, Ventilatoren und Motorhalterungen prüfen.
- Jährlich: Kältemittelleitungen auf Scheuern/Vibrationen prüfen, elektrische Heizungen testen, Außenregister reinigen.
Fehlerbehebung und Schutzfunktionen
Der UC8-Controller bietet umfangreiche Schutzfunktionen (z.B. Hoch-/Niederdruckschutz, Frostschutz, Überhitzungsschutz). Fehlercodes werden auf dem Display angezeigt. Bei einer "Lock-out"-Situation muss das Gerät durch Trennen der Stromversorgung oder über Modbus-Befehle zurückgesetzt werden.
Anpassung des Innenventilators
Die Position des Innenventilators kann vor Ort geändert werden (ca. 30 Minuten Aufwand). Dies erfordert das Umsetzen des Ventilators auf die gegenüberliegende Seite der Innenspule. Achten Sie darauf, dass der Filter ebenfalls die Seite wechselt und alle Kabelverbindungen korrekt gesichert sind.
Praktische Hilfe
Typische Probleme
Raumtemperatur weicht stark vom Sollwert ab
Prüfen Sie die Dimensionierung des Geräts, die Luftzirkulation und die Platzierung des Wandthermostats/Sensors.
Heizleistung unzureichend
Prüfen Sie die Betriebsbedingungen und Außentemperaturen. Bei neuen Gebäuden kann die Feuchtigkeit in Baumaterialien die Heizleistung anfangs beeinträchtigen.
Wasserleckage am Gerät
Überprüfen Sie den Kondensatablauf, den Siphon und das Gefälle. Reduzieren Sie ggf. die maximale Ventilatorgeschwindigkeit.
Vor der Verwendung
- Netzspannung vor Arbeiten am Gerät trennen.
- Sichere Montage des Kompressors prüfen.
- Verkabelung und Thermostatanschlüsse kontrollieren.
- Luftfilter korrekt installiert.
- 4-Stunden-Aufwärmzeit für Kurbelgehäuseheizung einhalten (Netzstrom muss anliegen).
- Luftauslässe müssen geöffnet sein.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- UC8 Controller
- Zentrale Steuereinheit für Betriebsmodi, Schutzfunktionen und Diagnose.
- Digital Scroll Kompressor
- Ermöglicht variable Leistungsregelung für Effizienz.
Abbildungen und Diagramme
- Installationsabstände: Zeigt die erforderlichen Freiräume um das Gerät für Wartung und Luftstrom.

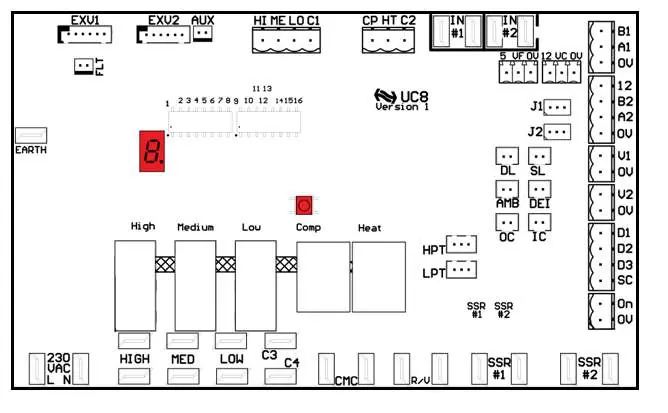

- UC8 Board Layout: Identifiziert Anschlüsse für Sensoren, Kommunikation und Stromversorgung.

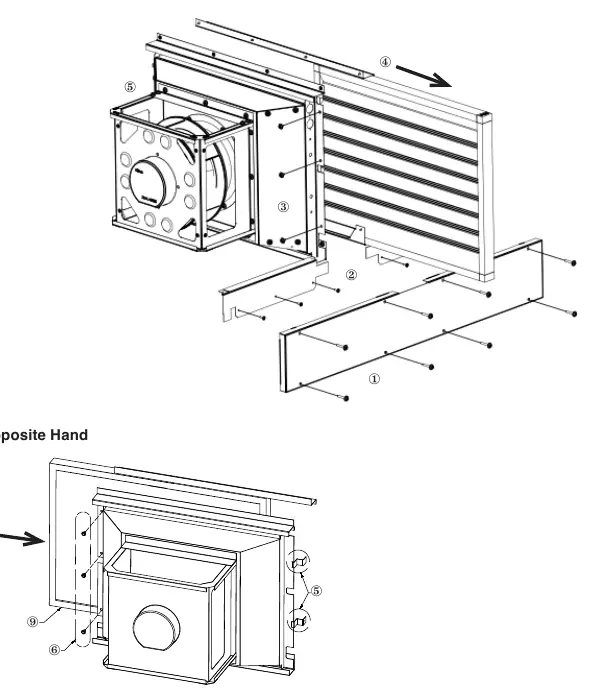

- Fan Handing: Zeigt den Prozess zum Umbau des Innenventilators.
Modellkompatibilität
- TZT-100 Thermostat muss für 'Single-Stage' konfiguriert sein.

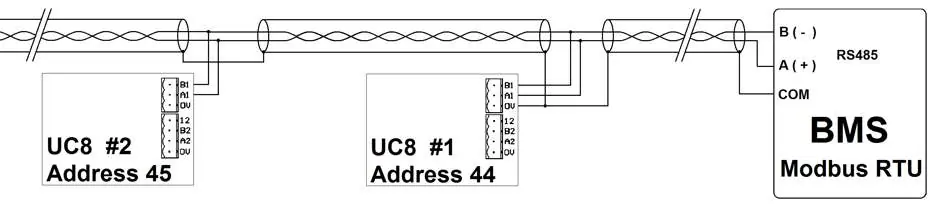

- Modbus-Kommunikation erfordert eindeutige Geräteadressen bei mehreren Einheiten.
- Verwenden Sie für RS485-Verbindungen abgeschirmte verdrillte Adernpaare.
