Bedienungsanleitung für Schweißhelm Telwin TW-C

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Sicherheits- und Bedienungshinweise für den Telwin TW-C Schweißhelm mit automatisch verdunkelndem Filter (TWY 350F). Der Helm ist ausschließlich für den Schutz von Gesicht und Augen bei Lichtbogenschweißarbeiten konzipiert. Er ist nicht für Laser- oder Autogenschweißen geeignet.

Sicherheitshinweise

• Verwenden Sie den Helm nur, wenn Sie in der sicheren Handhabung von Schweißgeräten geschult sind.
• Überprüfen Sie vor jedem Gebrauch den Zustand des Helms und des Filters.
• Stellen Sie sicher, dass der Filter und die Schutzplatten korrekt positioniert und befestigt sind.
• Verwenden Sie den Helm niemals ohne die internen und externen transparenten Schutzplatten.
• Bei längeren Schweißarbeiten regelmäßig auf Verformungen oder Verschleiß prüfen.
• Verwenden Sie nur Original-Ersatzteile von TELWIN.

Technische Daten (Filter TWY 350F)

• Gesamtabmessungen: 110x90x10mm
• Sichtfeld: 90x35mm
• Heller Zustand: 3 DIN
• Dunkler Zustand: 11 DIN
• Schaltzeit: < 0.0004 s
• Betriebstemperatur: -5°C bis +55°C

Montage und Einstellungen

Die Montage erfolgt gemäß der Abbildung A. Die Einstellungen (Abbildung B) sind entscheidend für den Schutz und Komfort:

• Einstellung des äußeren Kopfbands (B-1): Drehen Sie den Knopf, um das Kopfband an die Kopfgröße anzupassen.
• Einstellung der Höhe (B-2): Passen Sie die Höhe über den Augenbrauen durch die graduierten Riemen an.
• Einstellung des Abstands (B-3): Lösen Sie die äußeren Knöpfe, um den Abstand zwischen Gesicht und Filter zu justieren.
• Einstellung der Neigung (B-4): Lösen Sie die seitlichen Knöpfe, um den optimalen Sichtwinkel einzustellen.

Verwendung

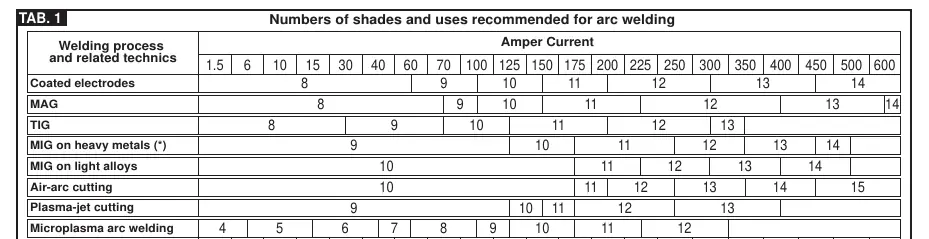

Stellen Sie vor dem Schweißen die "Shade"-Gradation (falls einstellbar) entsprechend dem Schweißstrom und dem Verfahren ein. Nutzen Sie die Tabelle 1 in der Anleitung als Referenz für die empfohlenen Werte. Stellen Sie bei entsprechenden Modellen die Empfindlichkeit ("Sensitivity") und die Verzögerungszeit ("Delay-time") ein. Führen Sie vor Arbeitsbeginn einen Test mit der "TEST"-Taste oder einer starken Lichtquelle durch.

Wartung und Reinigung

• Ersetzen Sie die Batterien, wenn die "LOW BAT"-LED leuchtet.
• Reinigen Sie den Filter und die Schutzplatten regelmäßig mit einem weichen Tuch und nicht-aggressiven Reinigungsmitteln (keine Lösungsmittel).
• Ersetzen Sie beschädigte oder zerkratzte Schutzplatten sofort, um die Sicht und den Schutz nicht zu gefährden.
• Reinigen und desinfizieren Sie den Helm nur mit Wasser und Seife.

Fehlerbehebung

Bei Problemen wie instabiler Verdunkelung, langsamer Umschaltzeit oder schlechter Sicht prüfen Sie die Sauberkeit der Sensoren und Schutzplatten, erhöhen Sie ggf. die Empfindlichkeit oder prüfen Sie die Umgebungsbeleuchtung. Sollten Probleme bestehen bleiben, stellen Sie die Arbeit ein und kontaktieren Sie Ihren Händler.
