Bedienungsanleitung für Telwin 12-24V Batterieladegerät

Wichtige Informationen aus der Anleitung

Dieses Batterieladegerät ist für das Laden von WET-, EFB-, GEL-, AGM- und Lithium-Batterien (Li) in Kraftfahrzeugen wie Autos, Motorrädern und Booten konzipiert. Es unterstützt 12V- und 24V-Batterien. Vor der Inbetriebnahme müssen die Sicherheitshinweise bezüglich Batteriesäure, explosiven Gasen und der Notwendigkeit einer guten Belüftung zwingend gelesen werden. Das Gerät darf nicht im Regen oder Schnee verwendet werden.

Gerätebeschreibung und Funktionen

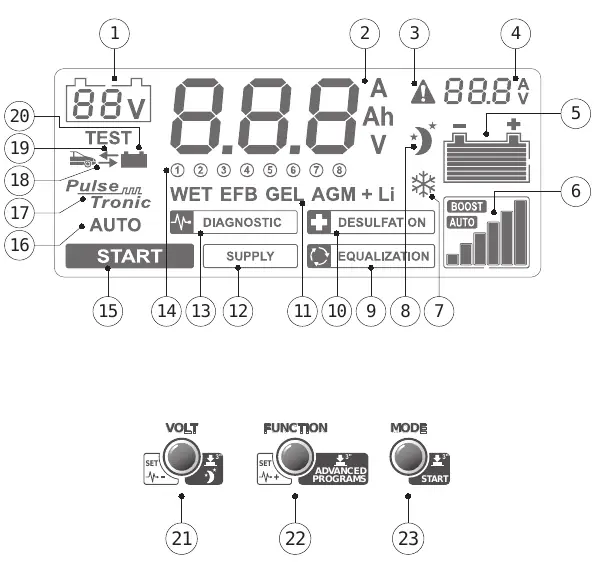

Das Gerät verfügt über ein LCD-Display, das Spannung, Strom, Ladezustand und Alarmcodes anzeigt. Zu den Hauptfunktionen gehören:

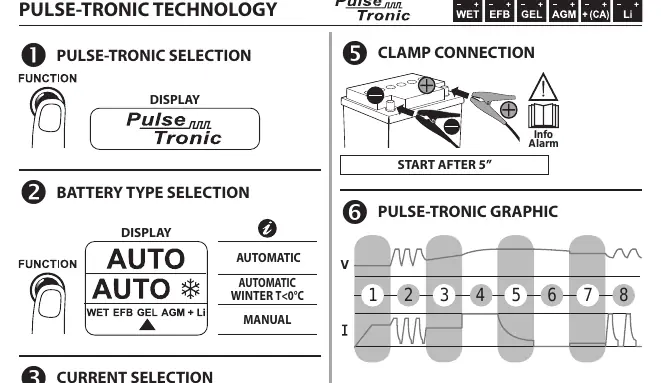

• Pulse-Tronic Charge: Automatisches Laden mit verschiedenen Modi (Auto, Boost, angepasst).

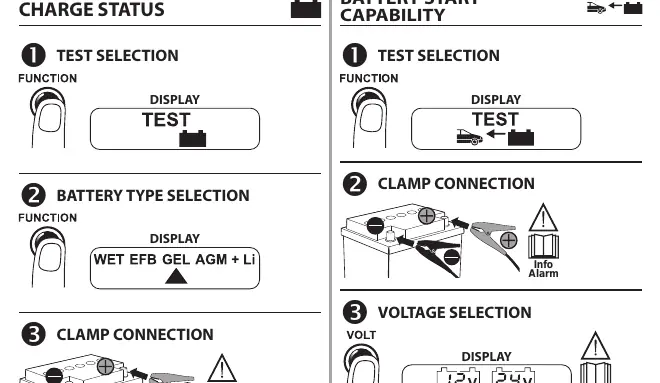

• Test: Überprüfung des Ladezustands, der Startfähigkeit (CCA) und der Lichtmaschine.
• Wartung: Programme zur Desulfatierung und Ausgleichsladung (Equalization).
• Power Supply: Stromversorgungsmodus (Supply) und Diagnosemodus.
• Start: Starthilfe-Funktion (nur für 12V-Systeme).

Installation und Anschluss

Stellen Sie das Ladegerät an einem stabilen Ort auf und achten Sie darauf, dass die Belüftungsöffnungen nicht blockiert sind. Das Gerät muss an ein Stromnetz mit geerdetem Neutralleiter angeschlossen werden. Verwenden Sie nur das mitgelieferte Netzkabel oder ein gleichwertiges Ersatzkabel.

Ladevorgang

Vor dem Laden muss sichergestellt werden, dass die Kapazität (Ah) der Batterie nicht unter dem auf dem Typenschild angegebenen Mindestwert liegt. Bei WET-Batterien sollten die Kappen entfernt werden, um Gasbildung zu ermöglichen, und der Elektrolytstand sollte geprüft werden. Der Anschluss erfolgt durch Verbinden der roten Klemme mit dem Pluspol (+) und der schwarzen Klemme mit dem Fahrzeugchassis oder dem Minuspol (-).

Fahrzeugstart (12V)

Für die Starthilfe-Funktion muss das Gerät auf den Modus "Start" eingestellt werden. Es wird empfohlen, die Batterie vor dem Startversuch 10-15 Minuten lang im normalen Lademodus vorzuladen. Starten Sie das Fahrzeug nicht, wenn die Batterie abgeklemmt ist, da dies die Fahrzeugelektronik beschädigen kann.

Fehlerbehebung und Alarme

Das Gerät zeigt bei Problemen Alarmcodes an (AL1 bis AL9). AL1 weist auf einen Kurzschluss oder eine Verpolung hin. AL3 oder AL6 können auf eine defekte oder sulfatierte Batterie hindeuten. Bei Überhitzung oder anderen Fehlern sollte das Gerät gemäß den Anweisungen auf dem Display überprüft werden.

Wartung

Reparaturen und Wartungsarbeiten am Inneren des Ladegeräts dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Trennen Sie vor jeder Wartung das Netzkabel vom Stromnetz.
