Bedienungsanleitung für Telran 4FE(PoE)+2FE PoE-Switch

Wichtige Informationen aus der Anleitung

Dieser PoE-Switch ist ein unmanaged Netzwerk-Switch mit 6 Ports (4x PoE, 2x Uplink). Er unterstützt IEEE 802.3af/at Standards und ermöglicht die Stromversorgung von Geräten wie IP-Kameras oder Access Points direkt über das Netzwerkkabel. Vor der Inbetriebnahme ist sicherzustellen, dass die Betriebsspannung korrekt ist und eine ausreichende Belüftung gewährleistet wird.

Produktbeschreibung

Das Gerät verfügt über 4 PoE-Ports (1-4) und 2 Standard-Ethernet-Ports (5-6). Die PoE-Ports erkennen angeschlossene Geräte automatisch und versorgen diese mit Strom. Das Gehäuse ist lüfterlos und für den Desktop- oder Wandbetrieb ausgelegt.

DIP-Schalter und Betriebsmodi

An der Vorderseite befindet sich ein DIP-Schalter zur Auswahl des Betriebsmodus:

• Default-Modus: Standardbetrieb, bei dem alle Ports (1-6) normal miteinander kommunizieren können.
• CCTV-Modus: Die Ports 1-4 sind voneinander isoliert, können aber mit den Ports 5 und 6 kommunizieren. Dies reduziert Broadcast-Stürme und erhöht die Übertragungsrate. Zudem wird die PoE-Reichweite auf bis zu 250 Meter erweitert.

Hinweis: Nach dem Umschalten des DIP-Schalters muss der Switch manuell neu gestartet werden, damit die Konfiguration wirksam wird.

LED-Anzeigen

• PWR (Orange): Leuchtet bei Stromversorgung.
• DATA (Grün): Leuchtet bei erfolgreicher Verbindung (10/100Mbps), blinkt bei Datenübertragung.
• PoE (Orange): Leuchtet, wenn ein PoE-Gerät erfolgreich mit Strom versorgt wird. Blinkt bei fehlerhafter Stromversorgung.

Installation

Sicherheitshinweise: Vor der Reinigung den Netzstecker ziehen. Nicht mit nassen Tüchern reinigen. Nicht in der Nähe von Wasser oder in feuchten Bereichen aufstellen. Auf stabilen Untergrund achten.

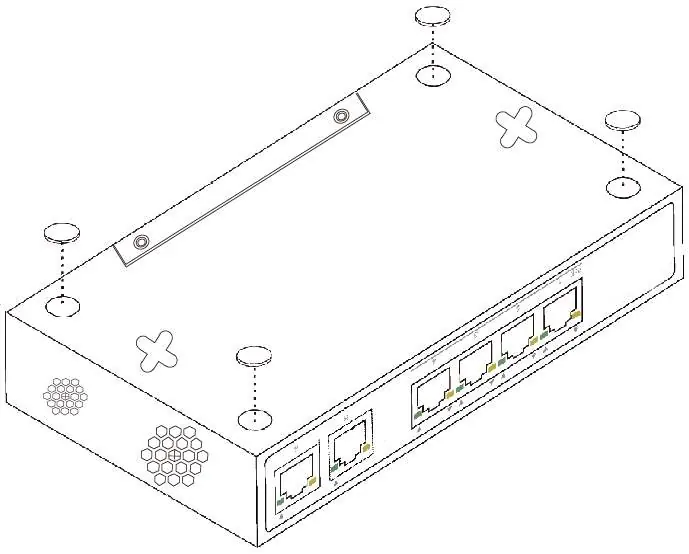

Desktop-Installation: Kleben Sie die mitgelieferten Gummifüße an die Unterseite des Switches, um Vibrationen zu dämpfen und für Belüftung zu sorgen.

Wandmontage: Verwenden Sie zwei Schrauben an der Wand. Richten Sie die Befestigungslöcher an der Unterseite des Switches an den Schrauben aus und hängen Sie das Gerät sicher ein.

Technische Daten

Das Gerät bietet eine Switching-Kapazität von 1.2G und eine maximale PoE-Ausgangsleistung von 30W pro Port (Gesamtleistung 65W). Der Betriebstemperaturbereich liegt zwischen 0°C und 40°C.
