Bedienungsanleitung für Cudy GS 1008PS2 PoE+ Switch
Erfahren Sie alles über den Cudy GS 1008PS2 8-Port Gigabit PoE+ Switch. Diese Anleitung enthält technische Daten, LED-Statusanzeigen, DIP-Schalter-Modi (Default/Extend) und Installationshinweise.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Der Cudy GS 1008PS2 ist ein 8-Port Gigabit PoE+ Switch mit zwei zusätzlichen SFP-Steckplätzen. Dieses Dokument dient als technisches Datenblatt und Kurzanleitung für die Inbetriebnahme und den Betrieb des Geräts. Achten Sie bei der Installation auf die korrekte Kabellänge und die gewählte DIP-Schalter-Einstellung, um die gewünschte Reichweite und Geschwindigkeit zu erzielen.
Produktbeschreibung
Das Gerät verfügt über 8 PoE-Ports (10/100/1000M) und 2 Gigabit SFP-Slots. Es unterstützt die automatische Erkennung von angeschlossenen Geräten (Zero Configuration) und bietet Schutz gegen Überspannung (Common Mode 4KV, ESD Air 8KV/Contact 6KV).
DIP-Schalter-Einstellungen
Der Switch verfügt über einen DIP-Schalter zur Konfiguration der Betriebsmodi:
- Default: Standard-Modus. Alle Schnittstellen können miteinander kommunizieren. Die Übertragungsdistanz beträgt weniger als 100 Meter. Die Übertragungsrate ist 10/100/1000M adaptiv. Der AI-Modus ist deaktiviert.
- Extend: Link-Erweiterungsmodus. Die Ports 7-8 werden auf 10M Geschwindigkeit gezwungen, was eine Übertragungsdistanz von bis zu 250 Metern ermöglicht. Der PoE-Watchdog ist in diesem Modus aktiviert.
LED-Anzeigen
Der Status des Switches kann über die LED-Anzeigen an der Frontblende überwacht werden:
- PWR (Power): Leuchtet, wenn das Gerät eingeschaltet ist.
- 1-10 Green Light (Link&Data): Leuchtet bei normaler Verbindung, ist aus bei blockierter Verbindung und blinkt bei Datenübertragung.
Technische Daten
- Stromversorgung: AC 100-240V, 50/60Hz.
- PoE-Protokolle: IEEE 802.3af (15.4W) und IEEE 802.3at (30W).
- Netzwerkmedien: Cat5 oder höher für 100/1000Base-TX; Cat3/4/5 für 10Base-T.
- Betriebsumgebung: Temperatur -10 bis 50°C, Luftfeuchtigkeit 10% bis 90% (nicht kondensierend).
- Abmessungen: 220 x 161 x 44 mm.
Praktische Hilfe
Typische Probleme
Keine Verbindung/Link
Prüfen Sie, ob das Netzwerkkabel korrekt angeschlossen ist und die entsprechende LED leuchtet. Stellen Sie sicher, dass die Kabellänge die Spezifikationen (100m im Default-Modus, 250m im Extend-Modus) nicht überschreitet.
PoE-Gerät wird nicht mit Strom versorgt
Stellen Sie sicher, dass das angeschlossene Gerät den IEEE 802.3af/at Standard unterstützt und der Switch korrekt mit Strom versorgt wird.
Vor der Verwendung
- Stellen Sie sicher, dass die Stromversorgung AC 100-240V beträgt.
- Verwenden Sie für 1000Base-TX Verbindungen mindestens Cat5-Kabel.
- Prüfen Sie die DIP-Schalter-Einstellung (Default für Standard, Extend für größere Reichweite).
- Stellen Sie sicher, dass die Umgebungstemperatur zwischen -10°C und 50°C liegt.
Technische Daten in der Praxis
- PoE Protocol
- Unterstützt IEEE 802.3af (15.4W) und 802.3at (30W) zur Stromversorgung von Endgeräten wie IP-Kameras oder Access Points.
Abbildungen und Diagramme

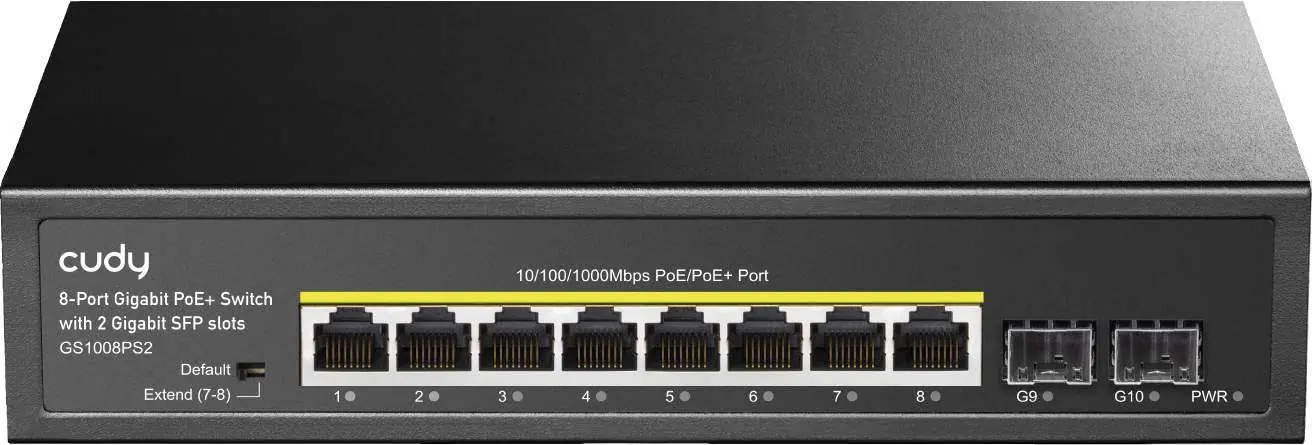

- Die Frontblende zeigt die 8 PoE-Ports, 2 SFP-Slots, den DIP-Schalter zur Moduswahl und die LED-Statusanzeigen für Power und Link/Data.
Modellkompatibilität
- Unterstützt Multimode- und Singlemode-Glasfaser über SFP-Module.
- Ethernet-Ports sind 10/100/1000M selbstadaptiv.
