Dieses Dokument ist eine Schnellinstallationsanleitung für die Secomp 1000BASESX Medienkonverter-Serie. Das Gerät dient dazu, 10/100/1000BaseT(X)-Signale auf 1000BaseSX/LX-Signale zu übertragen, um die Verbindungsdistanz zwischen zwei Gigabit-Ethernet-Geräten über Glasfaserkabel zu erweitern, ohne die Leistung zu beeinträchtigen.

Produktbeschreibung und Funktionen

Der Medienkonverter basiert auf einem Switching-Hub-Design und unterstützt Auto-Negotiation sowie Flow-Control am Twisted-Pair-Port. Das Gerät verfügt über zwei SFP-Steckplätze für Multi-Mode- oder Single-Mode-Module.

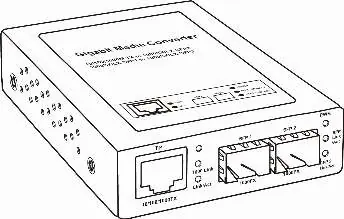

Übersicht des Medienkonverters und des Netzteils
Übersicht des Medienkonverters und des Netzteils
  • Unterstützt IEEE 802.3, 802.3u, 802.3ab und 802.3z Standards.
  • 1x 10/100/1000BaseT(X) Ethernet TP-Port.
  • 2x 1000BaseSX/LX Gigabit Ethernet Glasfaser-Port.
  • TP-Port unterstützt Half/Full-Duplex, Auto-MDI/MDI-X und Auto-Negotiation.

Installation

Vor der Installation sollten Sie den Lieferumfang prüfen: Medienkonverter, Netzteil und Schnellinstallationsanleitung. Bei fehlenden oder beschädigten Teilen wenden Sie sich bitte an Ihren Lieferanten.

Stromversorgung: Das Gerät benötigt ein externes Netzteil mit einer Spezifikation von +5VDC 2A.

TP-Port: Der Port unterstützt Auto-MDIX, Auto-Negotiation und Flow-Control. Er ist kompatibel mit Cat5, Cat5e oder Cat6 geschirmten/ungeschirmten Twisted-Pair-Kabeln bis zu einer Länge von 100 Metern.

SFP-Steckplätze: Es sind zwei SFP-Steckplätze für SFP-Module vorhanden. Beide unterstützen Multi-Mode- und Single-Mode-Module.

LED-Anzeigen

Die LED-Anzeigen geben Auskunft über den Betriebszustand des Geräts:

  • Power: Leuchtet, wenn das Gerät eingeschaltet ist.
  • TX: Blinkt, wenn der Port Daten überträgt.
  • RX: Blinkt, wenn der Port Daten empfängt.
  • LINK: Leuchtet, wenn der Port verbunden ist.

LLF/LFP-Funktion

Link Loss Forwarding (LLF) / Link Fault Pass Through (LFP) ist eine Funktion, die den Status eines Verbindungsabbruchs auf der Glasfaserseite an das andere Ende weiterleitet. Dies ermöglicht es Systemadministratoren, Verbindungsfehler innerhalb kurzer Zeit zu bemerken und Ausfallzeiten zu minimieren.

Technische Daten

  • Datenübertragungsrate: 20/200/2000 Mbps (Full-Duplex).
  • Übertragungsmedien: TP (bis 100m), 1000BaseSX (Multi-Mode Glasfaser bis 220m/550m), 1000BaseLX (Single-Mode Glasfaser).
  • Stromverbrauch: Maximal 10 Watt.
  • Abmessungen: 102 x 74 x 22 mm (L x B x H).
  • Gewicht: 240 g.
  • Betriebstemperatur: 0 bis 45 Grad Celsius.
  • Lagertemperatur: -20 bis 90 Grad Celsius.
  • Luftfeuchtigkeit: 10 bis 90% RH (nicht kondensierend).

Verbindungsaufbau

Der Medienkonverter kann in verschiedenen Modi betrieben werden: RJ-45 zu SFP oder SFP zu SFP. Die Glasfaserverbindung kann je nach verwendetem Modul und Kabeltyp (Multi-Mode oder Single-Mode) unterschiedliche Distanzen überbrücken.

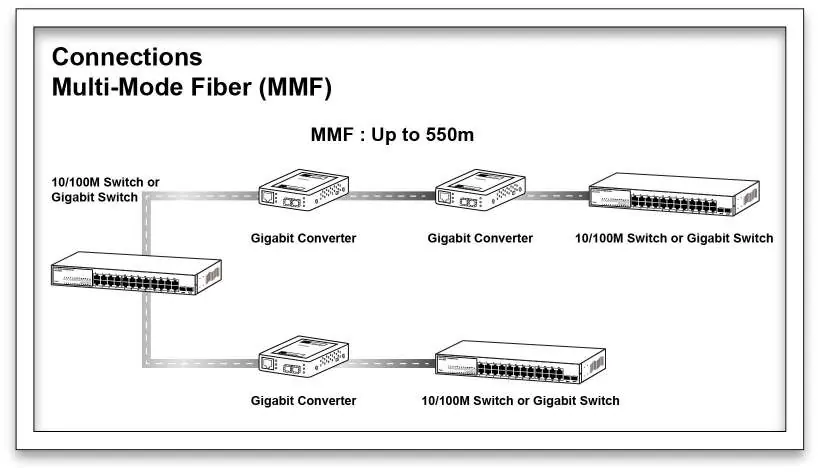

Verbindungsdiagramm für Multi-Mode Glasfaser (MMF)
Verbindungsdiagramm für Multi-Mode Glasfaser (MMF)

Praktische Hilfe

Typische Probleme

Keine Verbindung (LINK-LED leuchtet nicht)

Überprüfen Sie die Kabelverbindungen am TP-Port und am SFP-Modul. Stellen Sie sicher, dass das SFP-Modul korrekt eingesetzt ist und das Glasfaserkabel nicht beschädigt ist.

Verbindungsfehler werden nicht gemeldet

Stellen Sie sicher, dass die LLF/LFP-Funktion am Gerät aktiviert ist, um Link-Fehler zwischen den verbundenen Switches weiterzuleiten.

Vor der Verwendung

  • Überprüfen Sie den Lieferumfang auf Vollständigkeit (Konverter, Netzteil, Anleitung).
  • Stellen Sie sicher, dass das Netzteil 5V DC und 2A liefert.
  • Wählen Sie das passende SFP-Modul (Multi-Mode oder Single-Mode) für Ihre Glasfaserinfrastruktur.
  • Verwenden Sie geeignete Netzwerkkabel (Cat5, Cat5e oder Cat6) für den TP-Port.

Technische Daten in der Praxis

DC Input 5V/2A
Das Gerät benötigt zwingend ein Netzteil mit 5 Volt Gleichspannung und mindestens 2 Ampere Stromstärke.

Abbildungen und Diagramme

  • Die Diagramme zeigen die Netzwerktopologie für Multi-Mode (MMF) und Single-Mode (SMF) Glasfaserverbindungen zwischen Switches.
  • Das LLF/LFP-Diagramm illustriert, wie ein Verbindungsabbruch auf der Glasfaserseite zum Abschalten des RJ45-Links führt.

Modellkompatibilität

  • Unterstützt IEEE 802.3, 802.3u, 802.3ab, 802.3z Standards.
  • SFP-Slots sind für Multi-Mode oder Single-Mode Module geeignet.
  • TP-Port unterstützt Cat5, Cat5e oder Cat6 Kabel.
