Bedienungsanleitung für DrayTek VigorAP 1000C Access Point

Wichtige Informationen aus der Anleitung

Diese Schnellstartanleitung unterstützt Sie bei der Installation und Ersteinrichtung des DrayTek VigorAP 1000C. Das Gerät ist für die Deckenmontage konzipiert und kann als Mesh-Knoten oder klassischer Access Point betrieben werden. Bitte beachten Sie, dass die Installation nur durch qualifiziertes Personal erfolgen sollte.

Lieferumfang

• VigorAP 1000C Gerät
• Schnellstartanleitung
• Ethernet-Kabel
• Montagehalterung
• Länderspezifisches Netzteil

Geräteübersicht und Anschlüsse

Das Gerät verfügt über folgende Schnittstellen:

• P1(PoE) / P2: LAN-Anschlüsse für Netzwerkgeräte. P1 unterstützt Power-over-Ethernet (PoE).
• RST (Reset): Taste zum Zurücksetzen auf Werkseinstellungen. Halten Sie diese bei eingeschaltetem Gerät für mindestens 5 Sekunden gedrückt.
• USB: Anschluss für USB-Geräte.
• PWR: Anschluss für das Netzteil.

Installation

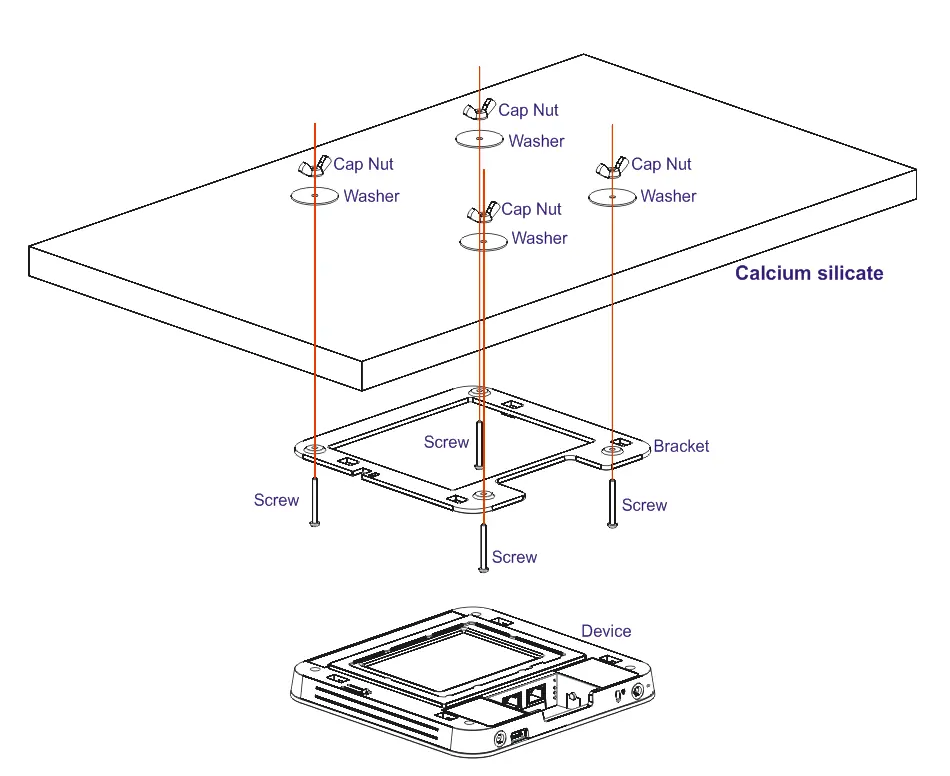

Der VigorAP 1000C ist für die Montage an einer Deckenplatte (z. B. Kalziumsilikat) vorgesehen:

1. Platzieren Sie die Halterung an der Vorderseite der Deckenplatte und befestigen Sie diese mit vier Schrauben.

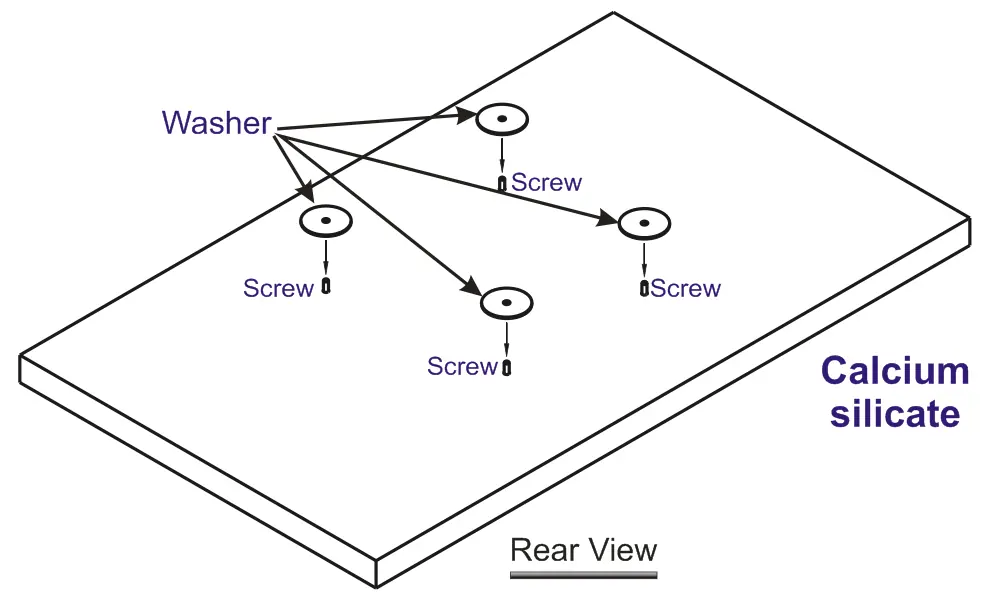

2. Drehen Sie die Platte um und setzen Sie die Unterlegscheiben auf die Schrauben.

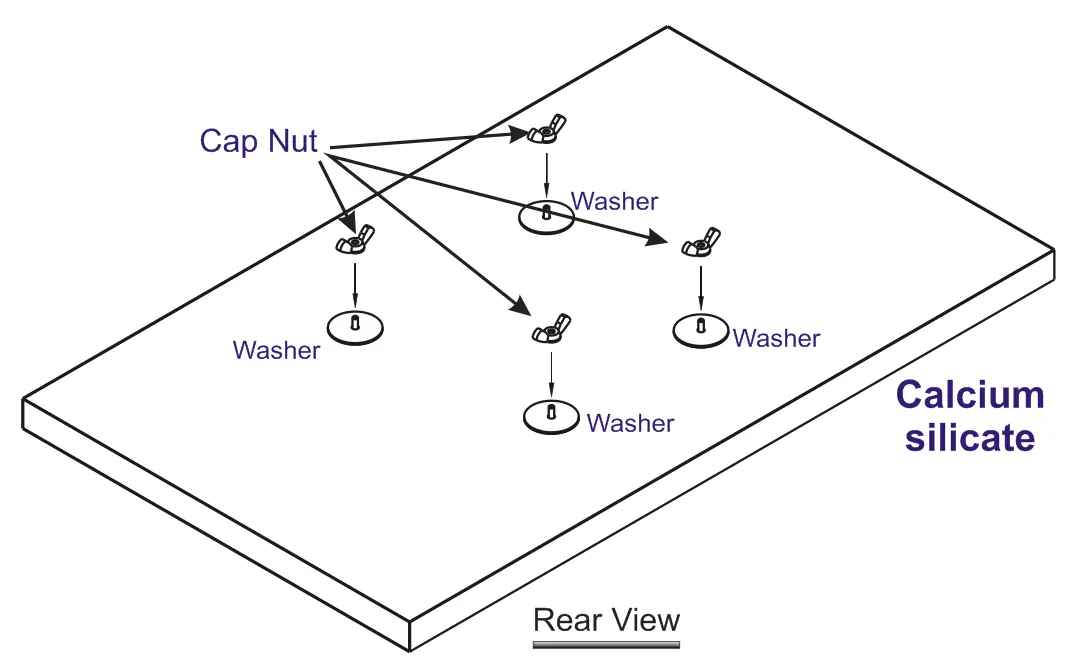

3. Drehen Sie die Hutmuttern auf die Schrauben, bis sie fest auf den Unterlegscheiben sitzen.

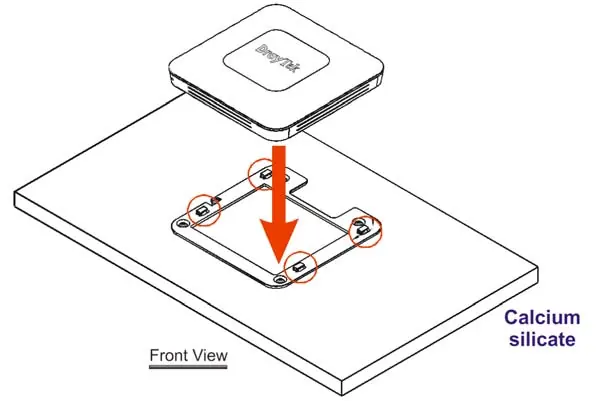

4. Setzen Sie das Gerät auf die Halterung und lassen Sie es in den vier Verriegelungen einrasten.

Entfernen des Geräts: Führen Sie einen kleinen Schlitzschraubendreher in die Verriegelungskerbe ein und drücken Sie, um das Gerät von den Halterungen zu lösen.

Software-Konfiguration

Sie haben zwei Möglichkeiten, den Access Point zu konfigurieren:

Methode 1: Webbrowser

1. Verbinden Sie Ihren PC mit dem Access Point.
2. Öffnen Sie einen Webbrowser und geben Sie https://192.168.1.2 ein.
3. Melden Sie sich mit dem Standard-Benutzernamen admin und Passwort admin an.

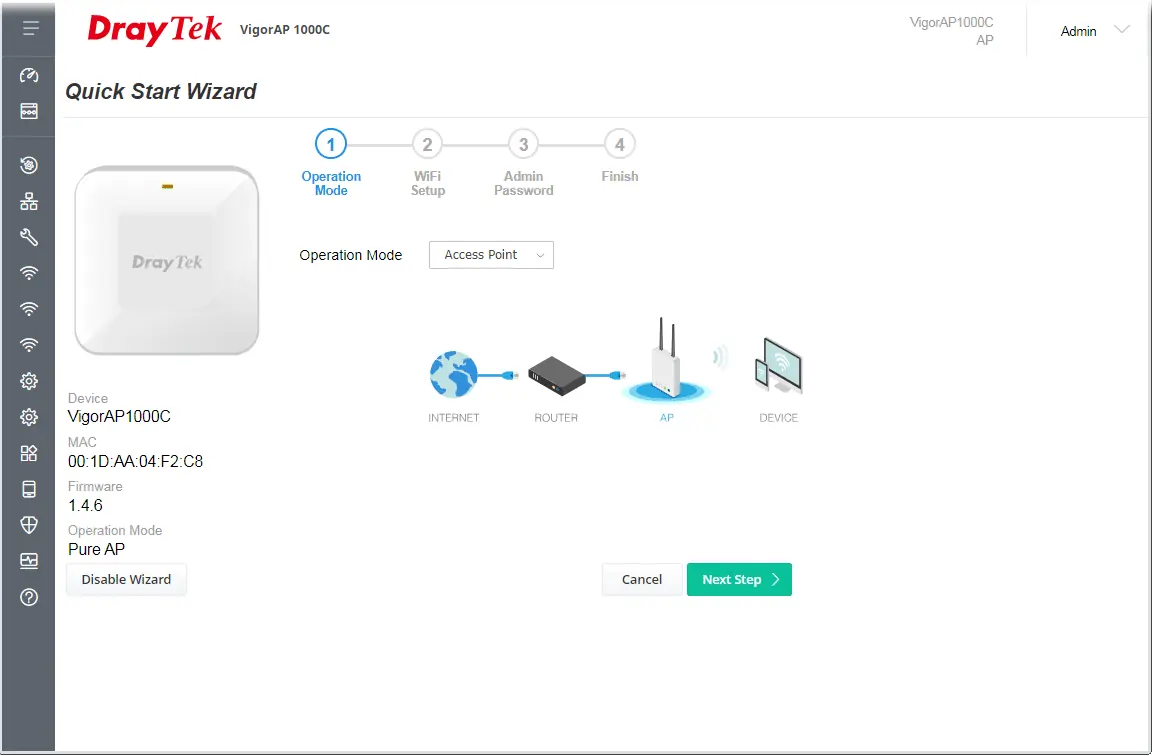

4. Folgen Sie dem Quick Start Wizard, um die Netzwerkeinstellungen vorzunehmen.

Methode 2: DrayTek Wireless App

1. Laden Sie die DrayTek Wireless App über den QR-Code in der Anleitung herunter.
2. Öffnen Sie die App und wählen Sie die Option zum Verbinden.
3. Scannen Sie den QR-Code "Connect SSID", um auf die Konfigurationsoberfläche zuzugreifen.

Fehlerbehebung und Wartung

Falls das Gerät nicht ordnungsgemäß funktioniert, prüfen Sie die LED-Anzeigen. Ein Blinken der 2.4G-LED signalisiert Datenübertragung. Wenn das Gerät nicht reagiert, führen Sie einen Reset durch. Für Firmware-Updates und weitere Unterstützung besuchen Sie die offizielle DrayTek-Website unter www.draytek.com oder kontaktieren Sie den Support unter [email protected].
