Bedienungsanleitung für Tascam 202-MKVII Doppel-Kassettendeck
Vollständige Bedienungsanleitung für das Tascam 202-MKVII Doppel-Kassettendeck. Erfahren Sie alles über die Installation, Aufnahme, Wiedergabe, Dubbing-Funktionen, Mikrofon-Mixing und die Verbindung mit einem Computer.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Tascam 202-MKVII ist ein Doppel-Kassettendeck für Aufnahme und Wiedergabe. Es unterstützt verschiedene Kassettentypen, bietet Dubbing-Funktionen, Mikrofon-Mixing und eine USB-Schnittstelle zur Digitalisierung von Kassetten auf einem Computer. S. 1, 6
Wichtigste Schritte
- Aufnahme starten S. 18, 48, 78
- Dubbing (Kopieren) starten S. 23, 53, 83
Erste Inbetriebnahme
- Schließen Sie das Gerät an eine Stromquelle an, verbinden Sie es ggf. mit einem Verstärker und legen Sie eine Kassette ein. S. 14, 15, 44, 45
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Gerät lässt sich nicht einschalten
Netzkabel prüfen.
S. 30, 60, 90
Aufnahme nicht möglich
Löschschutzlaschen prüfen.
S. 30, 60, 90Wartung und Reset
- Reinigen Sie die Köpfe, den Pinch-Roller und den Capstan mit einem in Reinigungslösung getränkten Wattestäbchen etwa alle 10 Betriebsstunden. S. 8, 38, 68
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Frequenzgang (Typ II) | 30 Hz – 15 kHz (±4 dB) | Frequenzbereich bei Chrom-Kassetten | S. 31, 61, 91 |
Wo es im PDF steht
- Frontplatte S. 1, 40, 70
- Anschlüsse S. 14, 44, 74
- Technische Daten S. 31, 61, 91
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Tascam 202-MKVII ist ein professionelles Doppel-Kassettendeck. Diese Anleitung enthält alle notwendigen Informationen für den sicheren Betrieb, die Installation und die Wartung des Geräts. Bitte lesen Sie die Sicherheitshinweise aufmerksam durch, bevor Sie das Gerät in Betrieb nehmen.
Beschreibung des Geräts
Das Gerät verfügt über zwei Kassettenlaufwerke (TAPE 1 und TAPE 2), die unabhängig voneinander oder gemeinsam für Dubbing- und Parallelaufnahmen genutzt werden können. Es bietet Funktionen wie Pitch-Control (nur TAPE 1), Mikrofon-Mixing, Timer-gesteuerte Aufnahme/Wiedergabe und eine USB-Schnittstelle zur Digitalisierung von Kassetten.
Vorbereitung und Anschluss
- Aufstellung: Achten Sie auf eine gute Belüftung und stellen Sie das Gerät nicht auf andere wärmeerzeugende Geräte.
- Anschlüsse: Verbinden Sie das Gerät über die LINE IN/OUT-Anschlüsse (RCA) mit Ihrem Verstärker oder anderen Audiogeräten.
- Stromversorgung: Stellen Sie sicher, dass die Spannungseinstellung (falls vorhanden) korrekt ist.
- Computer-Verbindung: Nutzen Sie ein USB-Kabel, um das Gerät mit einem Computer zu verbinden. Das Gerät wird als "USB Audio CODEC" erkannt.
Wiedergabe von Kassetten
Legen Sie die Kassette ein und drücken Sie die PLAY-Taste. Mit dem PITCH CONTROL-Regler (nur TAPE 1) können Sie die Wiedergabegeschwindigkeit und Tonhöhe anpassen. Die "SPECIAL"-Wiedergabemodus ermöglicht es, eine Kassette zu hören, während die andere läuft oder aufgenommen wird.
Aufnahme auf Kassetten
Stellen Sie vor der Aufnahme den Aufnahmepegel mit dem REC LEVEL-Regler so ein, dass die Spitzenpegelanzeige niemals 0 dB erreicht. Sie können Aufnahmen von externen Quellen oder vom Mikrofon vornehmen.
Dubbing (Kopieren)
Sie können Kassetten von TAPE 1 auf TAPE 2 kopieren. Drücken Sie dazu die DUB START-Taste. Beachten Sie, dass die Aufnahmepegelregelung während des Dubbings deaktiviert ist.
Fehlerbehebung
Sollte das Gerät nicht ordnungsgemäß funktionieren, prüfen Sie zunächst die Stromversorgung, die Kabelverbindungen und ob die Löschschutzlaschen der Kassette entfernt wurden. Bei anhaltenden Problemen trennen Sie das Gerät kurzzeitig vom Stromnetz.
Technische Daten
Das Gerät unterstützt Normal- (Typ I), Chrom- (Typ II) und Metall-Kassetten (Typ IV, nur Wiedergabe). Der Frequenzgang liegt bei 30 Hz – 15 kHz (Typ II) bzw. 30 Hz – 13 kHz (Typ I).
Praktische Hilfe
Typische Probleme
Gerät lässt sich nicht einschalten
Überprüfen Sie, ob das Netzkabel fest in einer funktionierenden Steckdose steckt.
Fernbedienung funktioniert nicht
Ersetzen Sie die Batterien oder stellen Sie sicher, dass keine Hindernisse zwischen Fernbedienung und Gerät sind.
Aufnahme nicht möglich
Prüfen Sie, ob die Löschschutzlaschen der Kassette entfernt wurden. Wenn ja, kleben Sie Klebeband über die Öffnungen.
Kassettenfach schließt nicht
Stellen Sie sicher, dass die Kassette korrekt eingelegt ist.
Vor der Verwendung
- Stellen Sie sicher, dass das Gerät auf einer stabilen Oberfläche steht.
- Überprüfen Sie die Netzspannung.
- Entfernen Sie die Transportsicherung (falls vorhanden).
- Legen Sie Batterien in die Fernbedienung ein.
- Stellen Sie sicher, dass keine Hindernisse die Belüftung blockieren.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Frequenzgang (Typ II)
- 30 Hz – 15 kHz (±4 dB)
- Frequenzgang (Typ I)
- 30 Hz – 13 kHz (±4 dB)
- Signal-Rausch-Verhältnis
- 59 dB
- USB-Schnittstelle
- USB 2.0 (Full Speed) standard compliant
Abbildungen und Diagramme

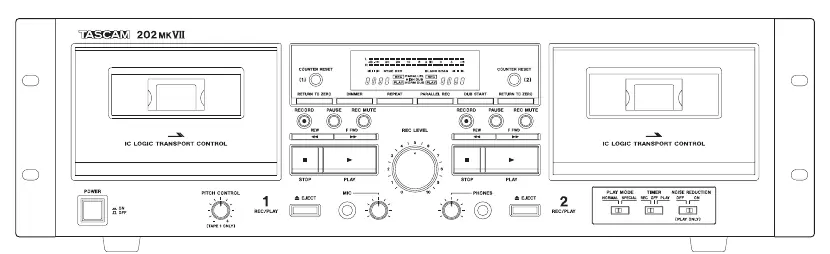

- Die Frontplatte zeigt die Bedienelemente für beide Kassettenlaufwerke, den Aufnahmepegelregler und die Anzeige.
- Die Rückseite zeigt die analogen Ein- und Ausgänge sowie den Netzanschluss.
Modellkompatibilität
- Unterstützt Normal- (Typ I), Chrom- (Typ II) und Metall-Kassetten (Typ IV) zur Wiedergabe.
- Aufnahme nur auf Normal- (Typ I) und Chrom- (Typ II) Kassetten möglich.
- USB-Verbindung mit Windows und Mac kompatibel (Standard-Treiber).
