Reparaturanleitung für Apple iPod Shuffle 1st Generation
Detaillierte Schritt-für-Schritt-Anleitung zur Demontage und Reparatur des Apple iPod Shuffle 1st Generation. Erfahren Sie, wie Sie das Gehäuse öffnen, den Akku austauschen und die internen Komponenten sicher entfernen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt die vollständige Demontage des Apple iPod Shuffle 1st Generation, um Zugang zu internen Komponenten wie Akku, USB-Anschluss und Platinen zu erhalten. S. 1, 12
Wichtigste Schritte
- Gehäuse öffnen S. 4, 5
- Akku und Hauptplatine entnehmen S. 9, 10, 11
Probleme und Lösungen
USB-Anschluss lässt sich nicht lösen
Prüfen Sie, ob der Kleber an allen vier Kanten gelöst wurde.
S. 5Weitere 1 Antworten anzeigen Weniger anzeigen
Wo es im PDF steht
- Demontage-Schritte S. 3, 12
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument ist eine detaillierte Demontage-Anleitung für den Apple iPod Shuffle der 1. Generation. Sie führt den Benutzer durch die notwendigen Schritte, um das Gerät zu öffnen und die internen Komponenten wie Akku, USB-Anschluss und Platinen zu entnehmen. Da das Gerät verklebt ist, erfordert der Prozess Geduld und Präzision.
Benötigte Werkzeuge
- Präzisionsmesser (Precision Utility Knife)
- Spudger (Kunststoff-Hebelwerkzeug)
Demontage des Gehäuses
Bevor Sie beginnen, stellen Sie sicher, dass der Hold-Schalter in der gesperrten Position steht. Verwenden Sie den Spudger, um den weißen Kunststoff-Hold-Schalter vorsichtig abzuhebeln.
Entfernen des USB-Anschlusses

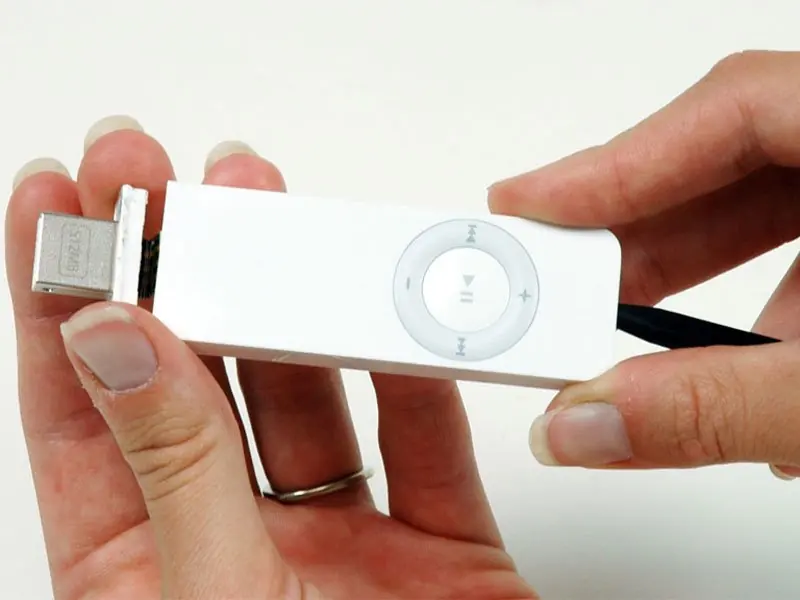

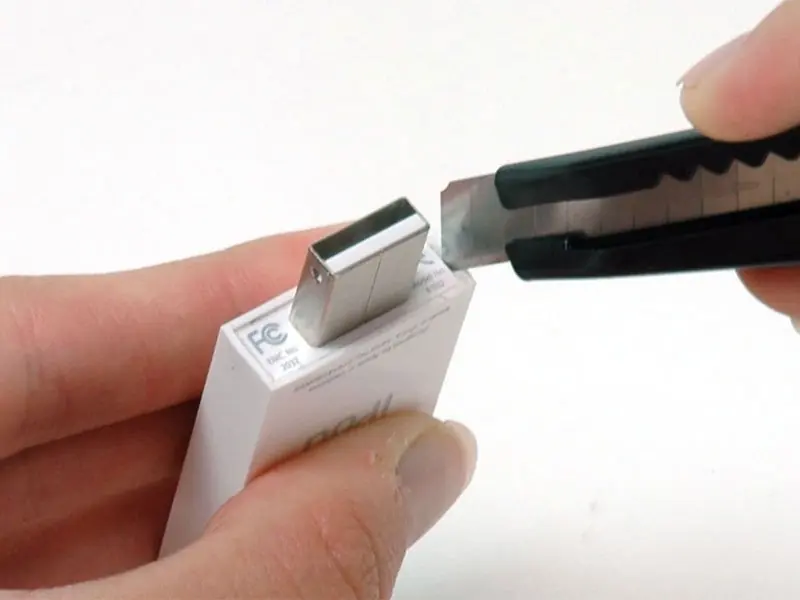

Der USB-Anschluss ist mit dem Gehäuse verklebt. Entfernen Sie zunächst die Schutzkappe. Führen Sie das Präzisionsmesser vorsichtig entlang der Naht zwischen den beiden Gehäuseteilen. Dies kann 20-30 Durchgänge erfordern, bis der Kleber vollständig gelöst ist. Wackeln Sie vorsichtig mit dem Messer, um den Kleber zu lösen. Sobald der Kleber gelöst ist, drücken Sie mit dem Spudger auf den Kopfhöreranschluss, um den USB-Anschluss aus dem Gehäuse zu schieben. Achten Sie dabei auf das empfindliche Flachbandkabel.
Ausbau der Hauptplatine und des Akkus

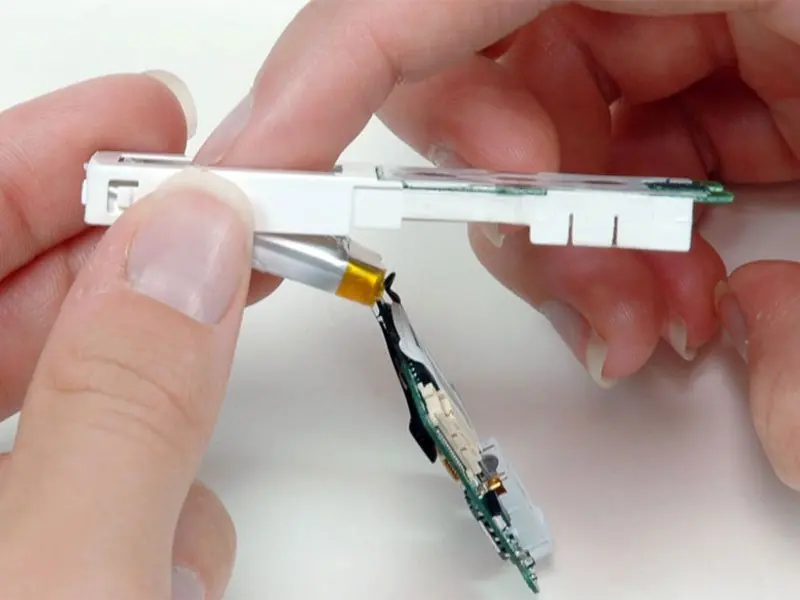

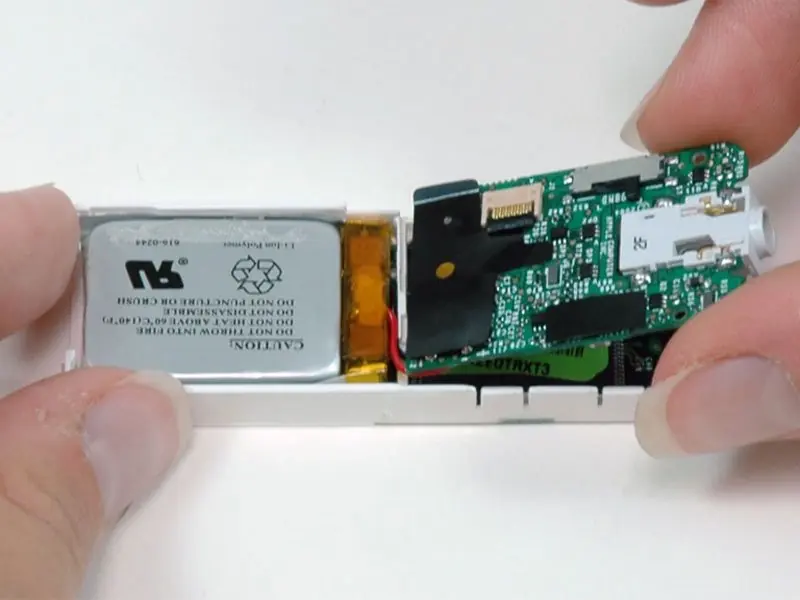

Nachdem der USB-Anschluss frei ist, ziehen Sie ihn vorsichtig heraus, ohne das Flachbandkabel zu beschädigen. Schieben Sie den iPod weiter aus dem Gehäuse, indem Sie mit dem Spudger auf die Hauptplatine in der Nähe des Kopfhöreranschlusses drücken. Drehen Sie den iPod so, dass das Click-Wheel nach oben zeigt, um zu verhindern, dass die Batterieanzeige herausfällt. Lösen Sie die schwarze Kunststofflasche, die das USB-Flachbandkabel hält, und trennen Sie die Verbindung. Hebeln Sie die Hauptplatine vorsichtig aus dem Kunststoffrahmen und entnehmen Sie den Akku.
Ausbau der Speicherplatine

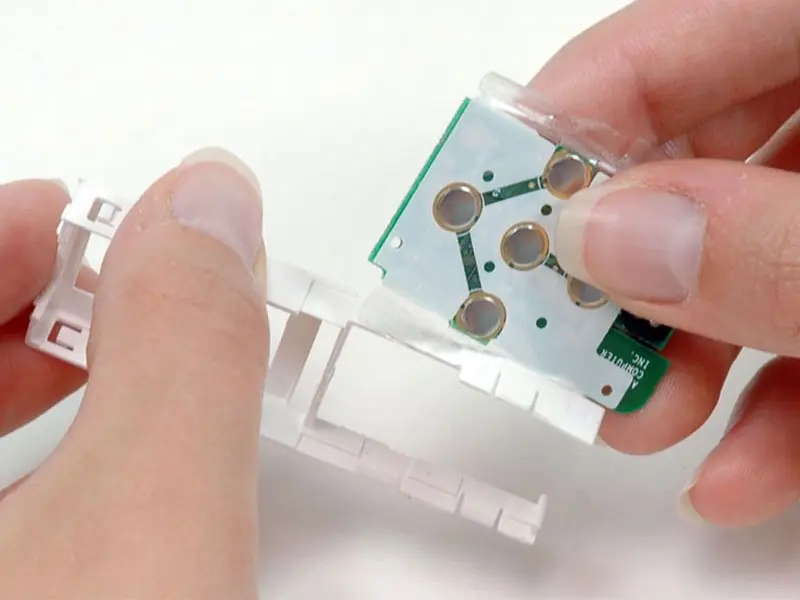

Lösen Sie das durchsichtige Klebeband, das die Speicherplatine am weißen Kunststoffrahmen sichert. Heben Sie die Speicherplatine vorsichtig aus dem Rahmen.
Herstellerinformationen
Apple Inc.
Praktische Hilfe
Typische Probleme
USB-Anschluss klemmt
Prüfen Sie, ob der Kleber vollständig gelöst wurde. Wenden Sie keine rohe Gewalt an, um das Flachbandkabel nicht zu beschädigen.
Batterieanzeige fällt heraus
Drehen Sie den iPod so, dass das Click-Wheel nach oben zeigt, um dies zu verhindern.
Vor der Verwendung
- Stellen Sie sicher, dass der Hold-Schalter in der gesperrten Position ist.
- Besorgen Sie sich ein Präzisionsmesser und einen Spudger.
- Arbeiten Sie langsam und geduldig, da das Gehäuse verklebt ist.
