Anleitung zum Austausch der Festplatte für Apple TV 1. Generation
Detaillierte Reparaturanleitung für den Austausch der Festplatte in Ihrem Apple TV der 1. Generation. Erfahren Sie, wie Sie das Gehäuse öffnen, die Festplatte sicher entfernen und eine neue einbauen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Um die Festplatte beim Apple TV 1. Generation zu tauschen, müssen Sie den Gummiboden mittels Hitze entfernen, das Gehäuse öffnen, das Flachbandkabel lösen und die Festplatte abschrauben. Sie benötigen T8 und T10 Torx-Schraubendreher. S. 2, 3, 4, 5
Wichtigste Schritte
- Gummiboden entfernen S. 3
- Gehäuse öffnen S. 4
- Festplatte tauschen S. 5, 6
Erste Inbetriebnahme
- Stellen Sie sicher, dass das Datenkabel fest sitzt, sonst erscheint ein flackerndes Fragezeichen. S. 5
Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Anschluss | 44-pin Parallel ATA (PATA) | Schnittstelle der Festplatte | S. 2 |
Wo es im PDF steht
- Werkzeuge und Teile S. 2
- Gehäuse öffnen S. 3, 4
- Festplattenwechsel S. 5, 6
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt den Prozess zum Austausch der Festplatte in einem Apple TV der 1. Generation. Da das Gerät mit einem verklebten Gummiboden ausgestattet ist, erfordert der Vorgang den Einsatz eines Heißluftgeräts. Bitte beachten Sie, dass beim Öffnen des Gehäuses Vorsicht geboten ist, um das Flachbandkabel zwischen Festplatte und Hauptplatine nicht zu beschädigen.

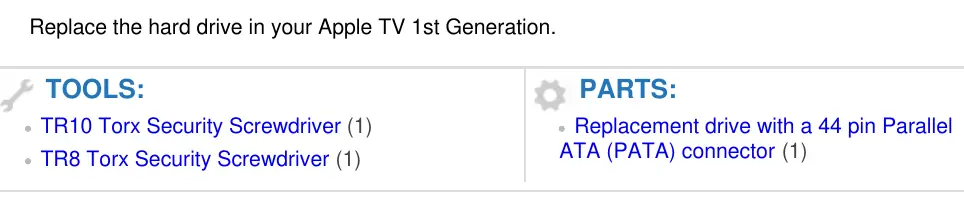

Benötigte Werkzeuge und Teile
- TR10 Torx-Sicherheitsschraubendreher
- TR8 Torx-Sicherheitsschraubendreher
- Föhn oder Heißluftpistole
- Ersatzfestplatte mit 44-Pin Parallel ATA (PATA) Anschluss
Schritt-für-Schritt-Anleitung zum Festplattentausch
Gehäuse öffnen
- Drehen Sie das Apple TV um, sodass der Boden nach oben zeigt.
- Verwenden Sie einen Föhn oder eine Heißluftpistole, um den Kleber unter dem Gummiboden zu erwärmen. Vorsicht: Der Boden wird heiß, seien Sie vorsichtig, um Verletzungen zu vermeiden.
- Ziehen Sie den Gummiboden vorsichtig ab. Wenn der Kleber nicht ausreichend erwärmt wurde, kann der Gummiboden reißen.
- Entfernen Sie die vier T10 Torx-Schrauben, die das untere Gehäuse mit dem oberen Gehäuse verbinden.
- Heben Sie das untere Gehäuse vorsichtig an. Achten Sie darauf, dass die Festplatte physisch am unteren Gehäuse befestigt ist und ein Flachbandkabel zur Hauptplatine führt.
Festplatte ausbauen
- Ziehen Sie das Datenkabel der Festplatte vorsichtig gerade aus dem Sockel auf der Hauptplatine.
- Entfernen Sie die vier T8 Torx-Schrauben, die die Festplatte am unteren Gehäuse sichern.
- Die Festplatte ist mit mildem Klebstoff am Gehäuse befestigt. Hebeln Sie sie vorsichtig ab.
- Trennen Sie das Datenkabel von der Festplatte. Wenn Sie die Festplatte ersetzen, übertragen Sie das Kabel auf das neue Laufwerk.
Neue Festplatte einbauen
- Richten Sie die neue Festplatte an den Schraublöchern des unteren Gehäuses aus.
- Setzen Sie die vier T8 Torx-Schrauben wieder ein und ziehen Sie diese fest.
- Schließen Sie das Datenkabel wieder an die Festplatte an.
- Führen Sie die Schritte zum Zusammenbau in umgekehrter Reihenfolge durch. Stellen Sie sicher, dass das Datenkabel fest im Sockel auf der Hauptplatine sitzt, um Startprobleme zu vermeiden.
Herstellerinformationen
Apple Inc.
Praktische Hilfe
Typische Probleme
Flackerndes Fragezeichen beim Start
Das Datenkabel der Festplatte sitzt nicht fest im Sockel auf der Hauptplatine. Überprüfen Sie die Verbindung.
Gummiboden reißt beim Abziehen
Der Klebstoff wurde nicht ausreichend mit einem Föhn oder einer Heißluftpistole erwärmt. Erwärmen Sie den Bereich länger.
Vor der Verwendung
- TR10 Torx-Sicherheitsschraubendreher bereitlegen
- TR8 Torx-Sicherheitsschraubendreher bereitlegen
- Föhn oder Heißluftpistole zum Erwärmen des Klebers bereitstellen
- Ersatzfestplatte mit 44-Pin PATA-Anschluss besorgen
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme
- Die Anleitung enthält Bilder für jeden Schritt, die zeigen, wo die Schrauben sitzen und wie das Kabel gelöst wird.
Modellkompatibilität
- Nur für Apple TV 1. Generation geeignet.
- Erfordert eine Festplatte mit 44-Pin PATA-Anschluss.
