Anleitung zum Batteriewechsel für iPod Nano 1st Generation
Detaillierte Schritt-für-Schritt-Anleitung zum Austausch des Akkus beim iPod Nano 1st Generation. Erfahren Sie, wie Sie das Gehäuse öffnen, die Platine freilegen und den Akku sicher verlöten.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Batteriewechsel beim iPod Nano 1st Generation erfordert das Öffnen des Gehäuses durch Lösen von Clips und das Aus- sowie Einlöten der Batteriekontakte auf der Platine. S. 1, 14, 19
Wichtigste Schritte
- Gehäuse öffnen S. 4, 5, 6, 7
- Akku auslöten S. 14
- Neuen Akku verlöten S. 17, 19
Probleme und Lösungen
Löcher für Batteriekontakte sind verstopft
Verwenden Sie eine Sicherheitsnadel und erhitzen Sie das Lötpad von der anderen Seite.
S. 16Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Schrauben | 2x 3mm, 1x 4mm | Phillips-Schrauben zur Befestigung der Platine | S. 8 |
Wo es im PDF steht
- Einleitung und Werkzeuge S. 2
- Gehäuse öffnen S. 3, 4, 5, 6
- Platine und Akku ausbauen S. 8, 9, 10, 11
- Akku löten S. 14, 15, 16, 17
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zum Batteriewechsel
Diese Anleitung beschreibt den Austausch des Akkus beim iPod Nano 1st Generation. Bitte beachten Sie, dass dieser Vorgang Lötarbeiten erfordert und das Gehäuse des Geräts durch Clips gesichert ist, die vorsichtig gelöst werden müssen. Arbeiten Sie geduldig, um das Gehäuse nicht zu beschädigen.
Benötigte Werkzeuge und Teile
- iFixit Öffnungswerkzeuge
- Phillips #00 Schraubendreher
- Sicherheitsnadel
- Lötkolben und Lötzinn
- Spudger (Kunststoff-Hebelwerkzeug)
- Pinzette
- Ersatzakku für iPod Nano 1st Generation
Gehäuse öffnen

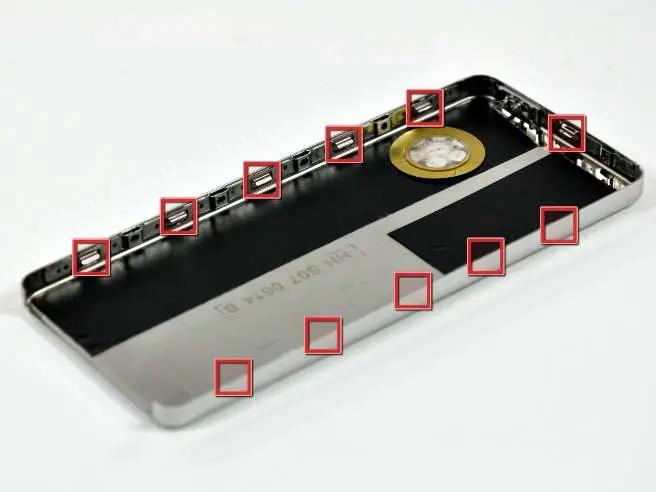

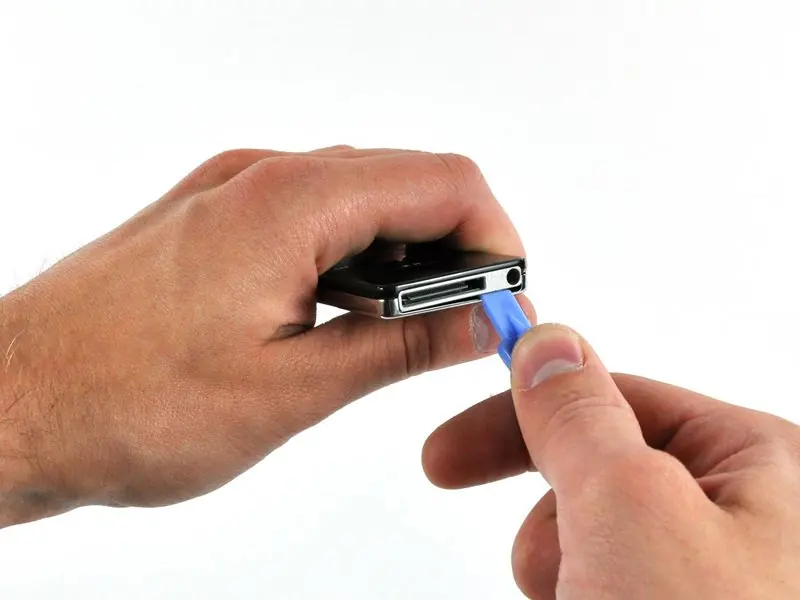

Stellen Sie vor dem Öffnen sicher, dass der Hold-Schalter auf der Position 'Locked' steht. Das Gehäuse ist durch elf Clips gesichert. Führen Sie das große Öffnungswerkzeug in den Spalt unter dem Dock-Anschluss ein und bewegen Sie es hin und her, um eine Öffnung zu schaffen. Arbeiten Sie sich vorsichtig entlang der Seiten vor, um die Clips zu lösen.
Ausbau der Platine und des Akkus

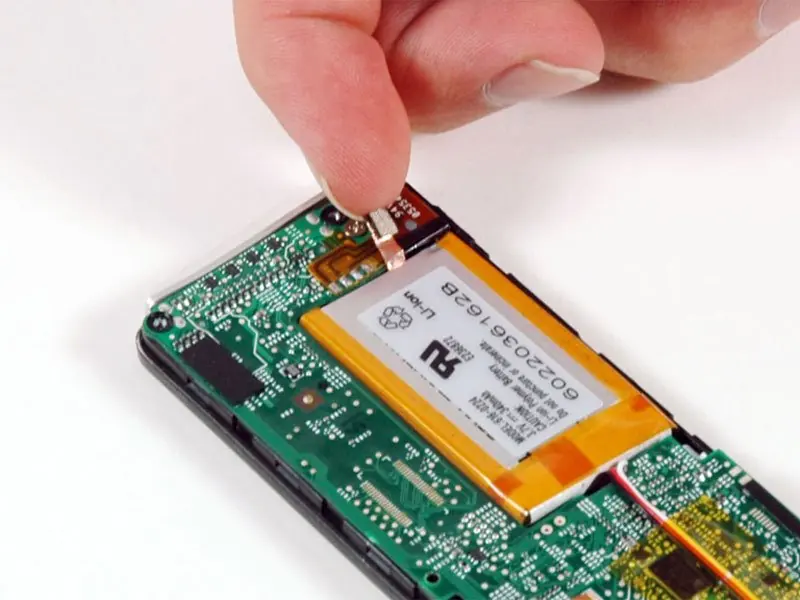

Nachdem das Gehäuse geöffnet ist, entfernen Sie die drei Schrauben (zwei 3 mm Phillips-Schrauben am Dock-Anschluss, eine 4 mm Phillips-Schraube an der Platinenkante). Entfernen Sie ggf. vorhandenes Kapton-Band. Lösen Sie das Erdungsband und hebeln Sie den Akku vorsichtig mit einem Spudger von der Klebefläche. Die Platine ist noch über Flachbandkabel mit dem Gerät verbunden; lösen Sie diese vorsichtig, indem Sie die schwarzen Kunststofflaschen um 90 Grad nach oben klappen.
Akku austauschen

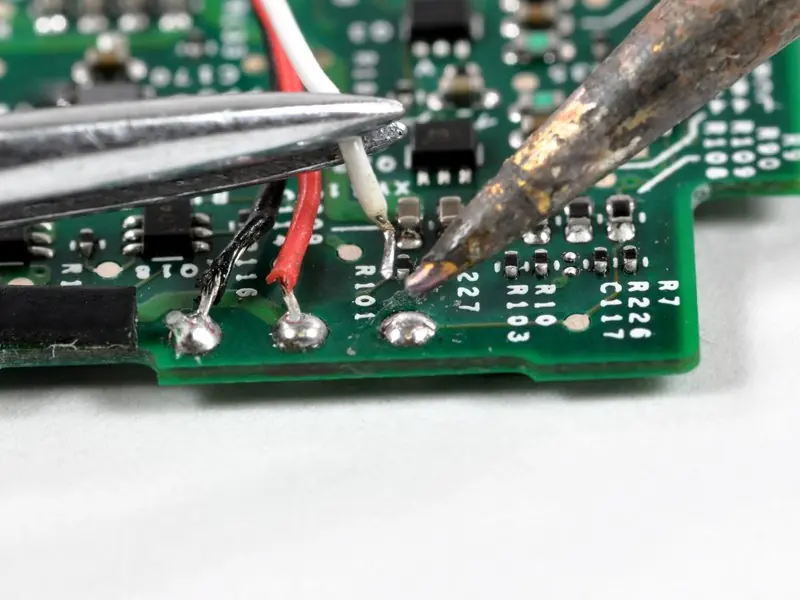

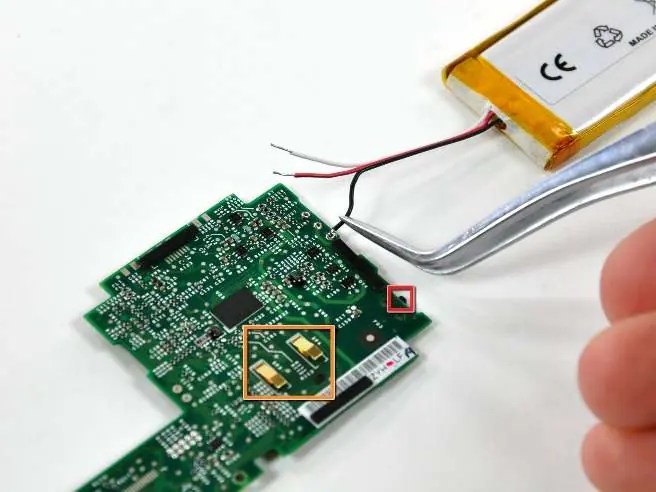

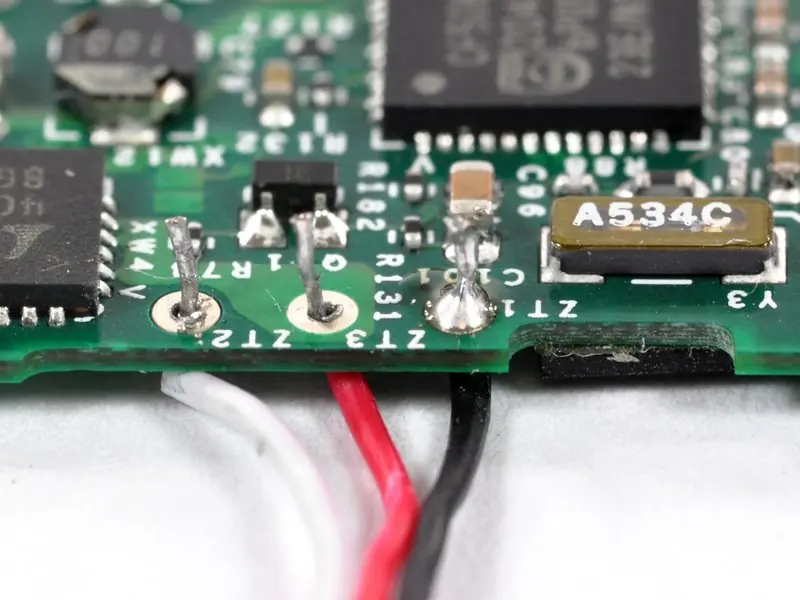

Der Akku ist mit drei Drähten auf die Platine gelötet. Erhitzen Sie die Lötstellen nacheinander mit dem Lötkolben und ziehen Sie die Drähte vorsichtig mit einer Pinzette ab. Achten Sie darauf, nicht zu viel Hitze auf die Platine zu übertragen. Reinigen Sie die Lötpads bei Bedarf mit einer Sicherheitsnadel, um sie für den neuen Akku vorzubereiten. Löten Sie die neuen Drähte (schwarz, rot, weiß) an die entsprechenden Positionen.
Zusammenbau
Platzieren Sie den Akku wieder in seiner Aussparung und biegen Sie die Kabel passend. Führen Sie alle Schritte in umgekehrter Reihenfolge durch, um das Gerät wieder zusammenzusetzen. Achten Sie darauf, alle entfernten Klebebänder oder Kunststoffabdeckungen wieder anzubringen, um Kurzschlüsse zu vermeiden.
Herstellerinformationen
Apple Inc.
Praktische Hilfe
Typische Probleme
Gehäuse lässt sich schwer öffnen
Das Öffnen kann herausfordernd sein. Nutzen Sie das Öffnungswerkzeug vorsichtig entlang der Clips und haben Sie Geduld.
Löcher für Batteriekontakte sind verstopft
Verwenden Sie eine Sicherheitsnadel und erhitzen Sie das Lötpad von der anderen Seite, um das Loch freizulegen.
Vor der Verwendung
- Stellen Sie sicher, dass der Hold-Schalter auf 'Locked' steht.
- Besorgen Sie alle benötigten Werkzeuge (Lötkolben, Lötzinn, Pinzette, Spudger, Schraubendreher).
- Arbeiten Sie vorsichtig, um das Aluminiumgehäuse nicht zu zerkratzen.
- Stellen Sie sicher, dass Sie einen kompatiblen Ersatzakku haben.
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme
- Die Anleitung enthält detaillierte Fotos für jeden Schritt, insbesondere für das Lösen der Clips und das Löten der Batteriekontakte.
Modellkompatibilität
- Diese Anleitung ist spezifisch für den iPod Nano 1st Generation.
