Demontageanleitung für iPod Touch 1st Generation
Detaillierte Demontageanleitung für den iPod Touch 1st Generation. Erfahren Sie, wie Sie das Gerät sicher öffnen, den Akku entfernen und die internen Komponenten austauschen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt die vollständige Demontage des iPod Touch 1st Generation, einschließlich der Entfernung von Akku, Logic Board und Display. S. 1, 18
Wichtigste Schritte
- Öffnen des Gehäuses S. 6
- Entfernen des Displays S. 14
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Akku-Größe | 54.0 x 64.1 x 2.8 mm | Abmessungen des Akkus | S. 8 |
Weitere 1 Antworten anzeigen Weniger anzeigen
Wo es im PDF steht
- Demontage-Schritte S. 3, 18
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Demontage
Diese Anleitung beschreibt den Prozess der vollständigen Demontage des iPod Touch 1st Generation. Bitte beachten Sie, dass das Gerät durch Metalllaschen, Klebstoff und Schrauben zusammengehalten wird. Gehen Sie bei der Demontage vorsichtig vor, um die empfindlichen internen Komponenten nicht zu beschädigen.
Benötigte Werkzeuge
- Metall-Spudger
- Phillips #00 Schraubendreher
- Kunststoff-Spudger
Schritt-für-Schritt Demontage

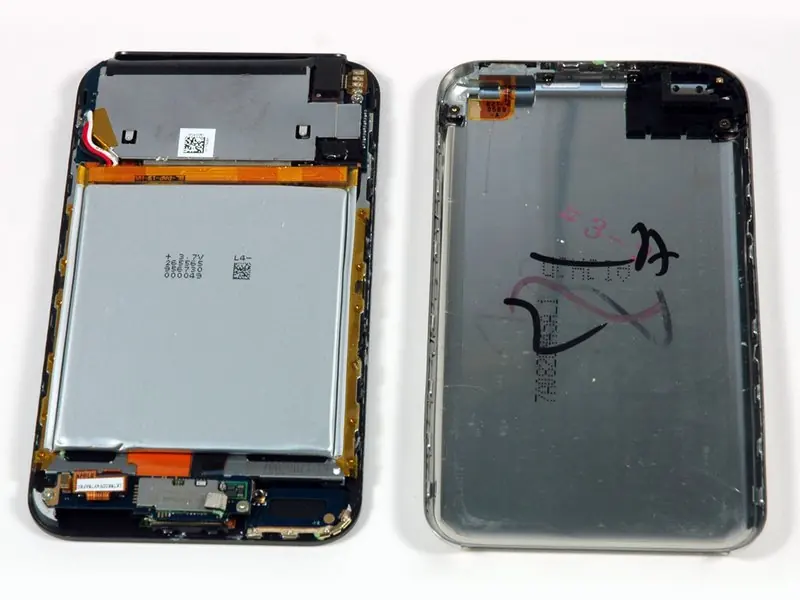

Der Prozess beginnt mit dem Öffnen des Gehäuses. Verwenden Sie den Metall-Spudger, um die Metalllaschen entlang der Seiten des iPods vorsichtig zu lösen. Sobald das Gehäuse geöffnet ist, können Sie auf die internen Komponenten zugreifen.

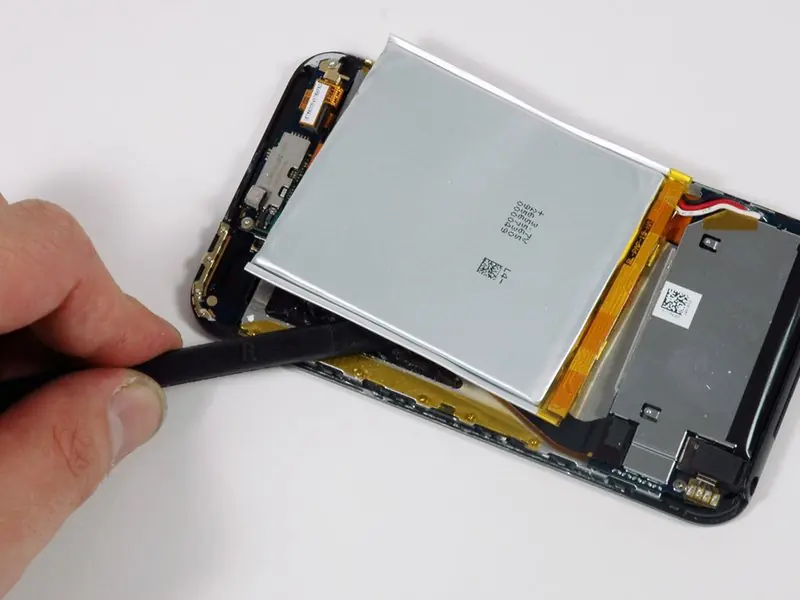

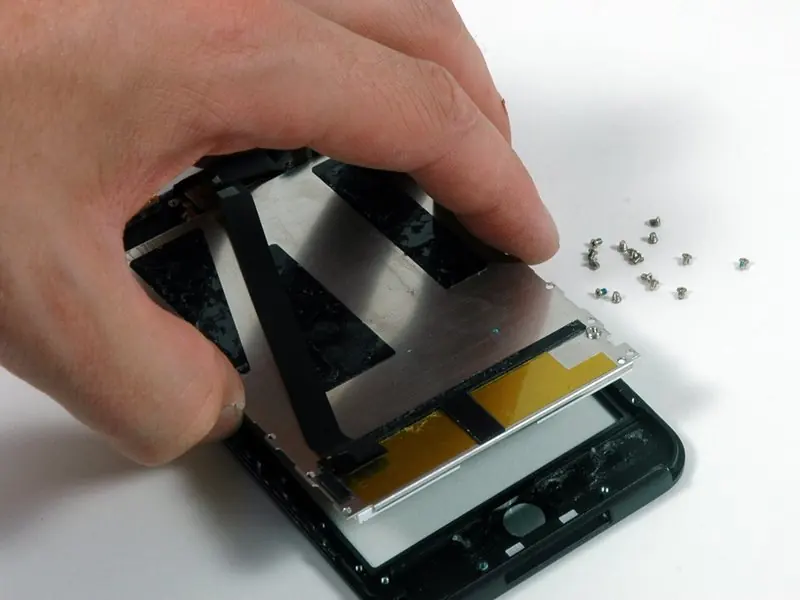

Der Akku ist mit dem Logic Board verlötet, was den Austausch erschwert. Nach dem Entfernen des Akkus können Sie das Logic Board und die Display-Einheit freilegen. Das Display ist mit 16 Phillips #00 Schrauben am vorderen Rahmen befestigt, was den Austausch des Bildschirms im Vergleich zu anderen Modellen erleichtert.
Interne Komponenten

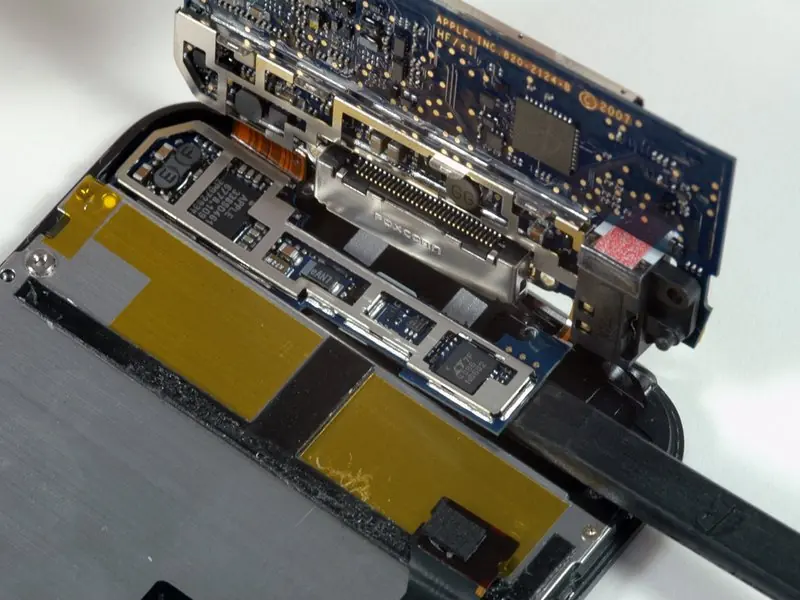

Im Inneren finden Sie das Logic Board, das unter anderem den Apple ARM-Chip und Toshiba NAND-Flash-Speicher beherbergt. Die WiFi-Antenne ist über Kontaktpunkte mit dem Gehäuse verbunden. Achten Sie beim Zerlegen besonders auf die Flachbandkabel, da diese fest mit den Platinen verlötet sind.
Zusammenbau
Der Zusammenbau des Geräts erfolgt in umgekehrter Reihenfolge der Demontageschritte. Stellen Sie sicher, dass alle Metalllaschen korrekt einrasten und alle Schrauben wieder fest angezogen sind, um eine ordnungsgemäße Funktion zu gewährleisten.
Praktische Hilfe
Typische Probleme
Gehäuse lässt sich schwer öffnen
Verwenden Sie einen Metall-Spudger, um die Metalllaschen an den Seiten vorsichtig zu lösen.
Akku-Austausch
Der Akku ist mit dem Logic Board verlötet und erfordert Lötarbeiten.
Display-Reparatur
Das Display ist mit 16 Phillips #00 Schrauben befestigt, was den Austausch nach dem Öffnen des Gehäuses ermöglicht.
Vor der Verwendung
- Phillips #00 Schraubendreher bereitlegen
- Metall-Spudger bereitlegen
- Kunststoff-Spudger bereitlegen
- Arbeitsbereich vorbereiten
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Akku-Volumen
- 9588 mm^3
Abbildungen und Diagramme

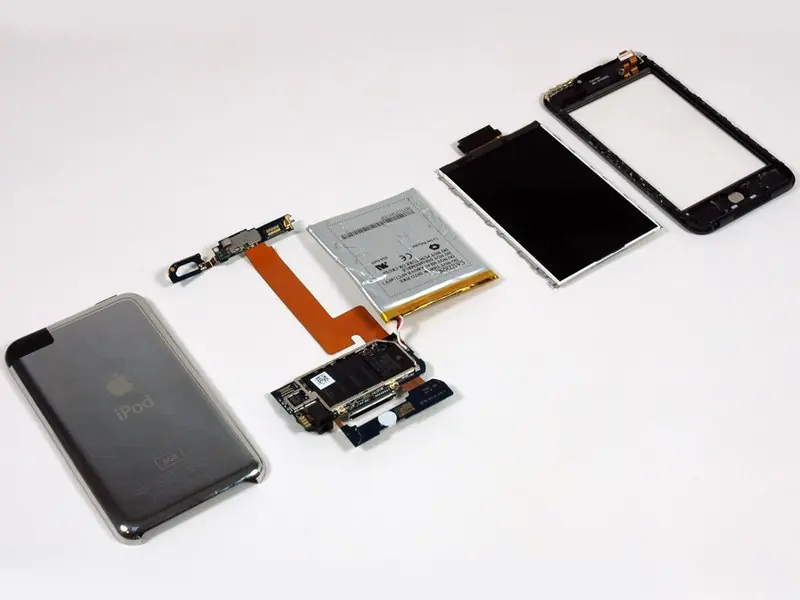

- Die Anleitung enthält detaillierte Fotos der internen Komponenten, einschließlich Logic Board, Akku und Display-Einheit.
Modellkompatibilität
- Die Anleitung ist spezifisch für den iPod Touch 1st Generation.
