Bedienungsanleitung für SounDigital 100K HV EVO Hochspannungs-Verstärker

Schnellstartanleitung und Installationshandbuch für den SounDigital 100K HV EVO Verstärker. Enthält wichtige Sicherheitshinweise, Anschlussdiagramme für Hochspannungssysteme, Gain-Einstellung und Fehlerbehebung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Der SounDigital 100K HV EVO ist ein Hochspannungs-Verstärker der Klasse D. Aufgrund der hohen Spannungen (bis zu 400V) ist die Installation ausschließlich qualifizierten Fachkräften vorbehalten. Unsachgemäße Handhabung kann zu lebensgefährlichen Stromschlägen führen. Vor der Installation muss das negative Batteriekabel abgeklemmt werden. Verwenden Sie stets geeignete Schutzausrüstung.

Produktbeschreibung und Anschlüsse

Der Verstärker verfügt über XLR- und RCA-Eingänge, Gain-Regler sowie Anschlüsse für Signal-Link, Stromversorgung (+12V, HV+, HV-) und Lautsprecher. Die Abmessungen und die genaue Belegung der Anschlüsse sind auf dem Gehäuse und in der beiliegenden Zeichnung ersichtlich.

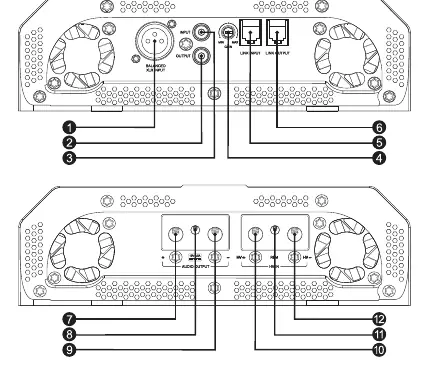

Anschlüsse und Bedienelemente des Verstärkers
Anschlüsse und Bedienelemente des Verstärkers

Installation und Sicherheit

Die Installation erfordert eine sorgfältige Planung der Stromversorgung:

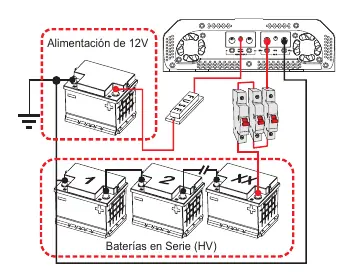

Schaltplan für die Stromversorgung und Batterieserie
Schaltplan für die Stromversorgung und Batterieserie

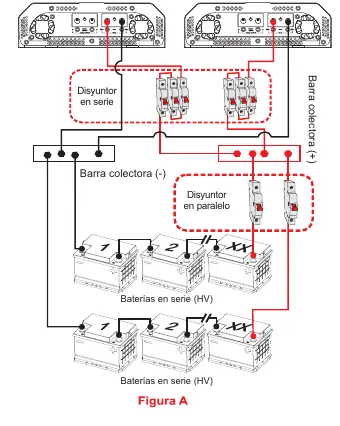

Schutzschaltung für Batterieserien
Schutzschaltung für Batterieserien

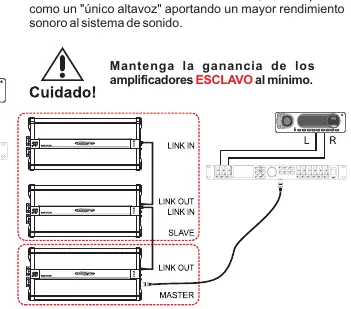

Signal-Link System für mehrere Verstärker
Signal-Link System für mehrere Verstärker

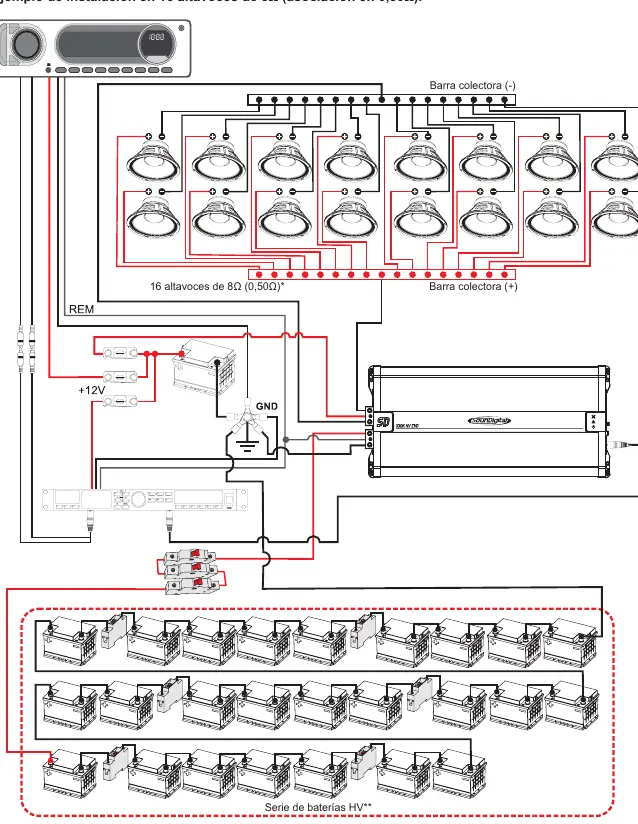

Beispielinstallation mit 16 Lautsprechern
Beispielinstallation mit 16 Lautsprechern
  • Verwenden Sie Batterien gleicher Marke und gleichen Modells.
  • Eine Batterie-Ausgleichsladung (Equalization) ist vor der Reihenschaltung zwingend erforderlich.
  • Verwenden Sie für die HV-Eingänge einen dreipoligen 100A-Schutzschalter (Kurve C).
  • Die Stromversorgung für die 12V-Steuerung erfordert ein 2,5mm² Kabel mit 3A-Sicherung.
  • Installieren Sie den Verstärker an einem gut belüfteten Ort, fern von Feuchtigkeit und Staub.
  • Vermeiden Sie die Montage auf Metallteilen, um Erdschleifen zu verhindern.

Audio-Anschlüsse

Der Verstärker bietet zwei Eingangsoptionen:

XLR-Pinbelegung
XLR-Pinbelegung
  • RCA (unsymmetrisch): Standard-Cinch-Anschluss für Car-Audio-Prozessoren.
  • XLR (symmetrisch): Professioneller Anschluss für Mischpulte oder Prozessoren.

Wichtig: Schließen Sie niemals RCA- und XLR-Kabel gleichzeitig an. Verwenden Sie immer nur eine Eingangsart.

Gain-Einstellung

Um den Gain korrekt einzustellen, gehen Sie wie folgt vor:

  1. Trennen Sie die Lautsprecherkabel vom Verstärker.
  2. Stellen Sie den Gain auf das Minimum.
  3. Schalten Sie das System ein und spielen Sie ein 60Hz-Sinussignal bei 70% Lautstärke der Headunit ab.
  4. Erhöhen Sie den Gain langsam, bis die CLIP-LED leuchtet.
  5. Drehen Sie den Gain leicht zurück, bis die CLIP-LED erlischt.

LED-Statusanzeigen

Der Verstärker überwacht den Betriebszustand über LEDs:

  • Blau: Gerät ist eingeschaltet. Blinkt 10x bei Unterspannung (<8,9V) oder Überspannung (>16V).
  • Rot: Blinkt 10x bei HV-Fehler (400V). Leuchtet dauerhaft bei Überhitzung (>80°C).
  • Gelb: Signalisiert Audio-Verzerrung (Clipping). Reduzieren Sie den Gain oder die Lautstärke. Blinkt 10x bei Kurzschluss oder niedriger Impedanz an den Ausgängen.

Praktische Hilfe

Typische Probleme

Audio setzt aus und LED blinkt 10x

Überprüfen Sie die Versorgungsspannung (12V-Bereich oder HV-Bereich) auf Einhaltung der Grenzwerte.

Verstärker schaltet ab und rote LED leuchtet dauerhaft

Das Gerät ist überhitzt (über 80°C). Lassen Sie es abkühlen und sorgen Sie für bessere Belüftung.

Gelbe LED leuchtet oder blinkt

Das Signal ist verzerrt. Reduzieren Sie den Gain-Regler oder die Lautstärke an der Headunit.

Vor der Verwendung

  • Qualifizierten Fachmann für die Installation beauftragen.
  • Batterien vor der Reihenschaltung ausgleichen (Equalization).
  • Sicherstellen, dass die Gesamtspannung 400V nicht überschreitet.
  • Dreipoligen 100A-Schutzschalter für den HV-Eingang installieren.
  • Kabelquerschnitte gemäß Tabelle (35mm² für HV) verwenden.
  • Negativen Batteriepol vor Installationsbeginn trennen.

Technische Daten in der Praxis

HV (High Voltage)
Hochspannungssystem, das eine spezielle Verkabelung und Sicherheitsvorkehrungen erfordert.
Effizienz >80%
Hoher Wirkungsgrad sorgt für weniger Wärmeentwicklung und geringeren Batterieverbrauch.

Abbildungen und Diagramme

  • Die Schaltpläne zeigen die korrekte Reihenschaltung der Batterien und die Integration der Schutzschalter.
  • Die Anschlussdiagramme verdeutlichen die Trennung von RCA- und XLR-Eingängen.
  • Die Installationsskizzen zeigen die notwendigen Abstände zur Belüftung.

Modellkompatibilität

  • Nur für den Einsatz in Fahrzeugen mit 12V-Bordnetz und HV-Batteriesystemen.
  • Nicht für die Montage im Motorraum geeignet.
  • Maximale Impedanz beachten: Bei 0,25 Ohm maximal 12 Lautsprecher parallel, bei 0,5 Ohm maximal 16 Lautsprecher.
