Bedienungsanleitung für SWIT CREW-V Wireless Videoübertragungssystem

Wichtige Informationen aus der Anleitung

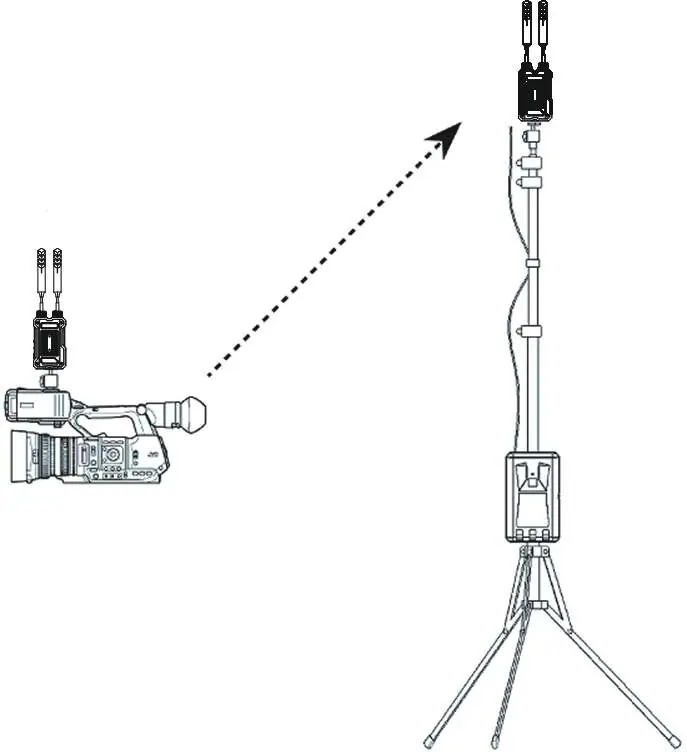

Das SWIT CREW-V System ermöglicht eine drahtlose Videoübertragung mit einer Reichweite von bis zu 1,2 km (Sichtlinie), erweiterbar auf 3 km mit dem CREW MAX Panel-Antennenempfänger. Für eine optimale Leistung ist es entscheidend, die Antennen an Sender und Empfänger vertikal auszurichten und den Empfänger so hoch wie möglich zu platzieren. Vermeiden Sie Hindernisse wie Wände, Bäume oder Wasser, um Signalabschwächungen zu minimieren.

Produktübersicht

Das System unterstützt SDI- und HDMI-Übertragungen, bietet eine automatische Frequenzwahl (Auto-Pairing) und verfügt über ein OLED-Display zur Statusüberwachung. Es ist für den professionellen Einsatz konzipiert, unterstützt UVC-Streaming direkt an Computer und bietet eine AES 128-Bit-Verschlüsselung.

Anschlüsse & Bedienelemente

Die Geräte verfügen über:

• Antennenanschlüsse: Für die drahtlose Übertragung.
• LCD-Display: Zeigt Signalformat, Kanal, Qualität, Lüfterstatus und Stromversorgung an.
• Fünf-Wege-Schalter: Zur Navigation im Menü.
• Stromversorgung: DC-Eingang (7V-17V) oder Akku-Platte (V-Mount oder L-Serie).
• Video-Schnittstellen: SDI In/Out, HDMI In/Out.
• USB-C: Für UVC-Streaming und Firmware-Updates.

Pairing-Verfahren

1. Schalten Sie Sender und Empfänger ein.
2. Navigieren Sie am Sender mit dem Fünf-Wege-Schalter zum Menü PAIR.
3. Wählen Sie START und bestätigen Sie durch Drücken des Schalters.
4. Wiederholen Sie den Vorgang am Empfänger.
5. Nach erfolgreicher Kopplung wird der Status auf dem Display angezeigt.

Verbindung & Installation

Verbinden Sie den SDI/HDMI-Ausgang der Kamera mit dem Eingang des Senders. Verbinden Sie den Ausgang des Empfängers mit dem Monitor oder Switcher. Das System erkennt das Videoformat automatisch. Bei Verwendung mehrerer Empfänger können bis zu vier Geräte gleichzeitig mit einem Sender verbunden werden.

UVC-Streaming

Das System unterstützt UVC-Streaming für Computer:

1. Verbinden Sie den Empfänger über ein USB-C-Kabel mit dem Computer.

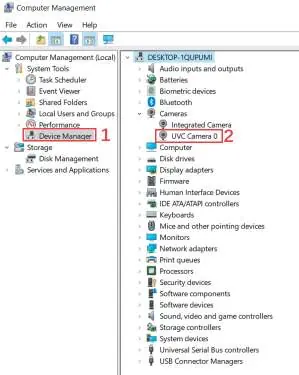

2. Prüfen Sie im Geräte-Manager, ob das Gerät als UVC Camera erkannt wird.
3. Öffnen Sie Software wie OBS, fügen Sie eine neue Quelle Video Capture Device hinzu und wählen Sie das SWIT-Gerät aus.

System-Upgrade

Firmware-Updates können über einen USB-Stick durchgeführt werden:

1. Laden Sie das Update-Paket in das Hauptverzeichnis eines USB-Sticks.
2. Verbinden Sie den Stick über einen OTG-Adapter mit dem USB-C-Port des Geräts.
3. Navigieren Sie im Menü zu VER und starten Sie das Update.
4. Starten Sie das Gerät nach Abschluss neu.

Fehlerbehebung

• Kein Bild: Prüfen Sie die Stromversorgung, den festen Sitz der Antennen und die Videokabel. Stellen Sie sicher, dass das Videoformat der Kamera unterstützt wird.
• Schlechte Videoqualität: Verringern Sie den Abstand, prüfen Sie auf Umgebungsstörungen oder starten Sie Sender und Empfänger neu.

Technische Daten

Das System arbeitet im Frequenzbereich mit OFDM-Modulation. Die Leistungsaufnahme beträgt beim Sender maximal 16W und beim Empfänger 6W. Der Betriebstemperaturbereich liegt zwischen -10°C und +40°C.
