Anbauanleitung für SW-MOTECH Kobra Handprotektoren
Detaillierte Anbauanleitung für SW-MOTECH Kobra Handprotektoren. Erfahren Sie, wie Sie die Lenkerklemmen, Bügel und Schalen sicher montieren, welche Drehmomente einzuhalten sind und wie Sie die Freigängigkeit der Bedienelemente prüfen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Montage
Diese Anleitung beschreibt die fachgerechte Montage der SW-MOTECH Kobra Handprotektoren. Da die Montage technisches Verständnis erfordert, wird bei Unsicherheiten die Durchführung durch eine Fachwerkstatt empfohlen. Eine unsachgemäße Montage kann die Sicherheit des Fahrzeugs beeinträchtigen.
Vorbereitung und Sicherheit
Stellen Sie vor Beginn sicher, dass das Motorrad ausgeschaltet ist und der Zündschlüssel abgezogen wurde. Prüfen Sie, ob alle Teile gemäß der Stückliste vorhanden sind. Verwenden Sie für alle Schraubverbindungen eine mittelfeste flüssige Schraubensicherung, sofern nicht anders angegeben.
Montage der Handprotektoren
Die Montage erfolgt in mehreren Schritten:

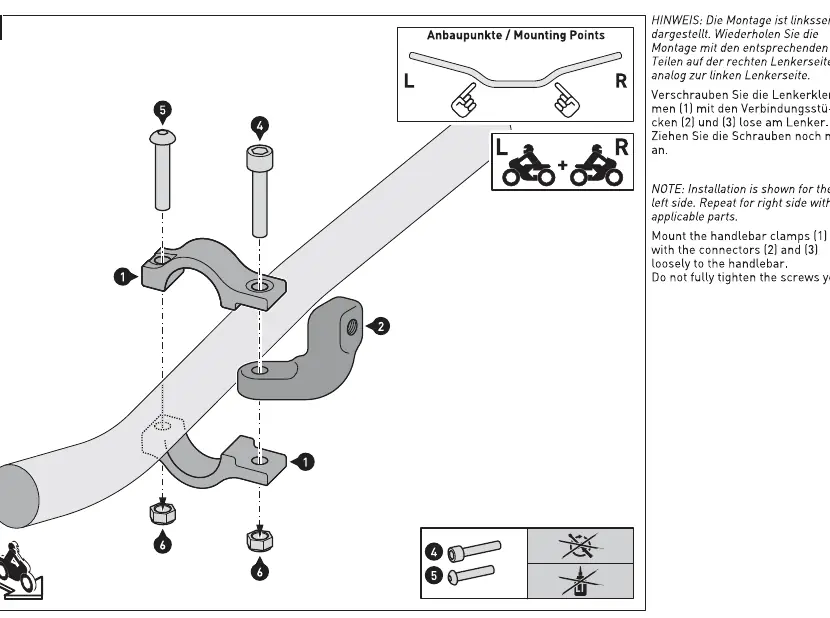

- Lenkerklemmen: Entfernen Sie die Lenkerendgewichte und schieben Sie die Tacho-Einheit bei Bedarf leicht nach oben. Montieren Sie die Lenkerklemmen (1) mit den Verbindungsstücken (2) und (3) locker am Lenker.

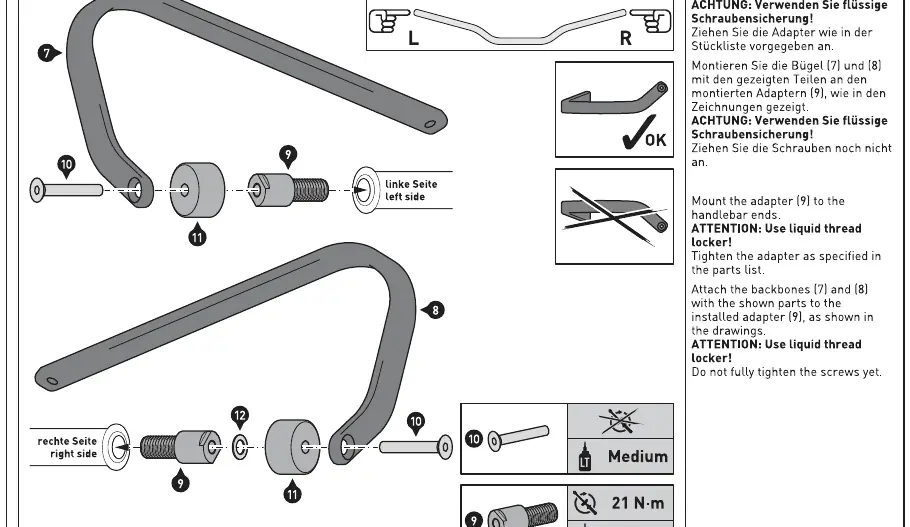

- Bügel und Adapter: Montieren Sie die Adapter (9) an den Lenkerenden. Befestigen Sie die Bügel (7) und (8) an den Adaptern und den Verbindungsstücken. Ziehen Sie die Schrauben in diesem Stadium noch nicht vollständig fest.

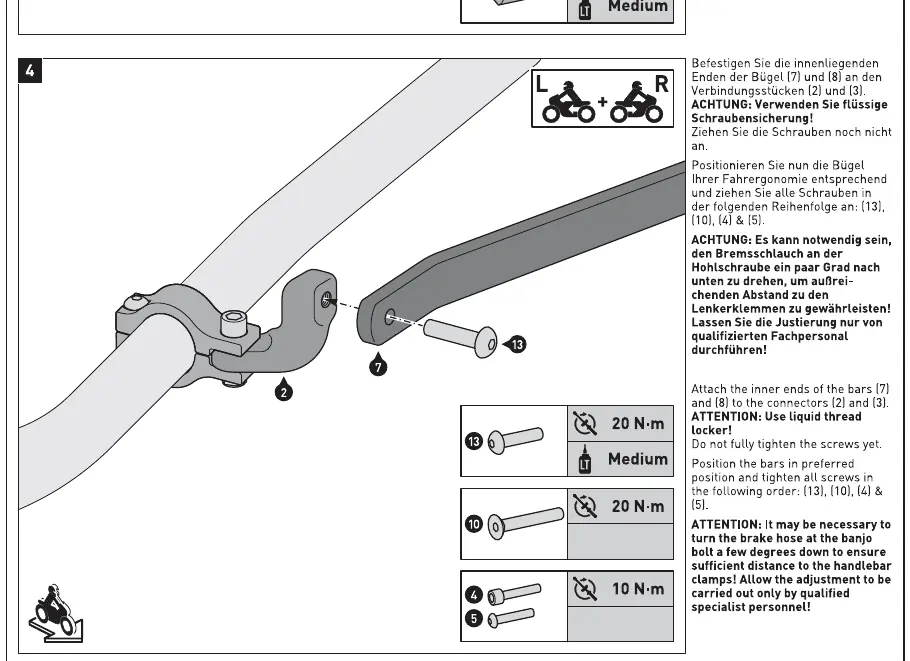

- Positionierung: Richten Sie die Bügel entsprechend Ihrer Ergonomie aus. Ziehen Sie anschließend alle Schrauben in der vorgegebenen Reihenfolge fest.

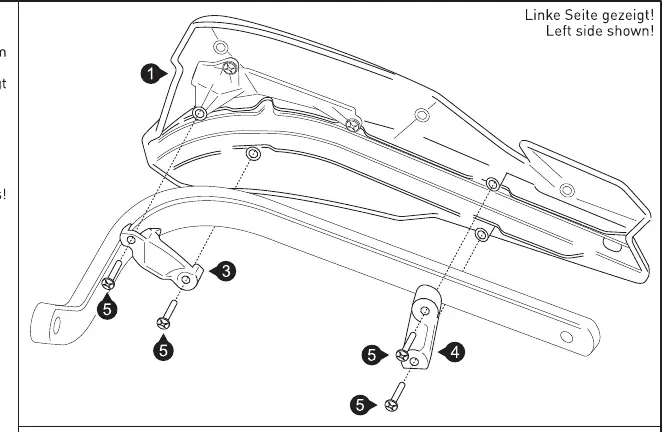

Montage der Handprotektor-Schalen
Nachdem die Bügel fest montiert sind, können die Handprotektor-Schalen (1) und (2) angebracht werden. Verschrauben Sie diese mit den Bügeln. Achten Sie darauf, die Schrauben vorsichtig handfest anzuziehen (max. 2 Nm), um das Gewinde nicht zu beschädigen.
Funktionskontrolle
Nach der Montage ist eine umfassende Funktionskontrolle zwingend erforderlich:
- Prüfen Sie, ob alle Schalter und Kontrolleinheiten (Gasgriff, Bremshebel, Kupplung) einwandfrei funktionieren.
- Stellen Sie sicher, dass die Kabel und Schläuche nicht geknickt oder eingeklemmt sind.
- Prüfen Sie bei vollem Lenkeinschlag, ob die Handprotektoren den Tank oder andere Fahrzeugteile berühren.
- Führen Sie nach den ersten 50 km eine Kontrolle aller Schraubverbindungen auf festen Sitz durch.
Herstellerinformationen
SW-MOTECH GmbH & Co. KG
Praktische Hilfe
Typische Probleme
Bedienelemente (Gasgriff/Kupplung) klemmen nach der Montage
Prüfen Sie die Freigängigkeit und justieren Sie die Position der Lenkerklemmen oder der Bügel leicht nach.
Bremsleitung steht unter Spannung
Es kann notwendig sein, die Hohlschraube am Bremshebel um wenige Grad zu drehen, um ausreichend Abstand zu den Lenkerklemmen zu gewährleisten.
Schrauben lösen sich
Stellen Sie sicher, dass bei der Montage mittelfeste flüssige Schraubensicherung verwendet wurde.
Vor der Verwendung
- Prüfen Sie den Lieferumfang anhand der Stückliste.
- Stellen Sie sicher, dass das Motorrad auf einem sicheren Stand steht.
- Bereiten Sie mittelfeste Schraubensicherung vor.
- Prüfen Sie die Freigängigkeit von Gasgriff, Kupplung und Bremshebel nach der Montage.
- Kontrollieren Sie den Lenkeinschlag auf Kollisionen mit dem Tank.
Abbildungen und Diagramme
- Die Explosionszeichnungen zeigen die korrekte Reihenfolge der Montage von Klemmen, Adaptern und Bügeln.
- Die Symbole 'L' und 'R' kennzeichnen die linke und rechte Fahrzeugseite.
Modellkompatibilität
- Das Produkt ist für spezifische Motorradmodelle entwickelt. Prüfen Sie die Kompatibilität auf der SW-MOTECH Website.
