Bedienungsanleitung Sunricher 16A ZigBee Unterputzschalter
Vollständige Anleitung für den Sunricher 16A ZigBee Unterputzschalter (09.ZG09SAPB.04736). Erfahren Sie alles über die Installation, Verkabelung, ZigBee-Netzwerk-Kopplung, Touchlink-Funktion und Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Sunricher 16A ZigBee Unterputzschalter ist ein ZigBee 3.0-Empfänger zur Steuerung von Lasten. Er unterstützt Touchlink, Energiemessung und kann direkt mit Fernbedienungen oder über einen Hub gesteuert werden. S. 1
Wichtigste Schritte
- Pairing mit ZigBee-Netzwerk S. 1
- Werksreset durchführen S. 2
Erste Inbetriebnahme
- Stromversorgung unterbrechen und wiederherstellen, um den Pairing-Modus zu aktivieren. S. 1
Probleme und Lösungen
Überlastschutz aktiv
Last reduzieren, da Strom >16.1A oder Leistung >3700W.
S. 1Wartung und Reset
- Reset-Taste 5-mal drücken oder Strom 5-mal unterbrechen. S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Eingangsspannung | 100-240VAC | Betriebsspannung | S. 1 |
| Max. Strom | 16A | Maximale Last | S. 1 |
Wo es im PDF steht
- Funktionsübersicht und Daten S. 1
- Betriebsmodi (Touchlink, Reset) S. 2
- Verkabelung und Installation S. 3
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Sunricher 16A ZigBee Unterputzschalter ist ein ZigBee 3.0-basiertes Gerät zur Steuerung von elektrischen Lasten. Er unterstützt Energiemessung, Touchlink-Kommissionierung und kann in ZigBee-Netzwerke integriert oder direkt mit Fernbedienungen gekoppelt werden. Bitte lesen Sie vor der Installation alle Anweisungen sorgfältig durch.
Sicherheitshinweise
- Installation: Installieren Sie das Gerät niemals bei anliegender Spannung.
- Feuchtigkeit: Schützen Sie das Gerät vor Feuchtigkeit.
- Überlastschutz: Bei einem Laststrom von über 16,1 A (für >10 Sek.) oder einer Lastleistung von über 3700 W (für >5 Sek.) schaltet das Relais zum Schutz automatisch ab.
Installation und Verkabelung

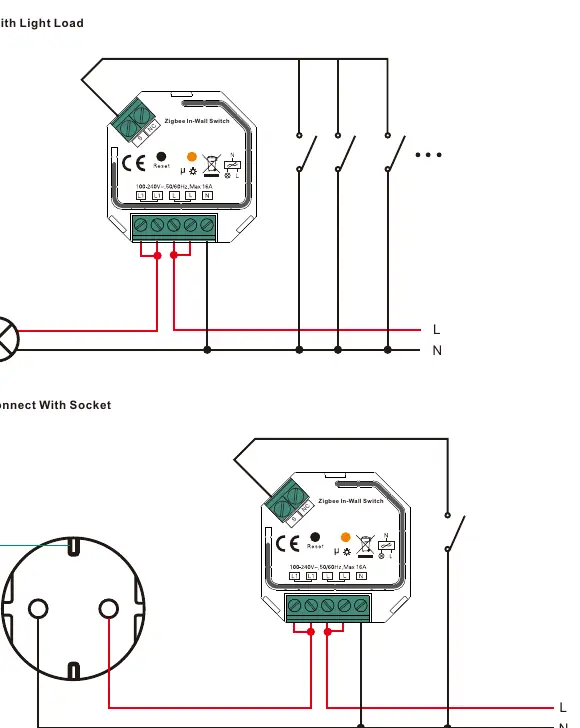

Das Gerät verfügt über Schraubklemmen für den Anschluss. Beachten Sie die Schaltpläne für die korrekte Verdrahtung:
- L: Anschluss für stromführende Leitung (Phase).
- N: Anschluss für Neutralleiter.
- L1: Ausgangsklemme zur Steuerung der Lichtquelle.
- S: Anschluss für einen externen Schalter.
- NC: Nicht belegt.
ZigBee-Netzwerk-Kopplung
Um das Gerät in ein ZigBee-Netzwerk einzubinden:
- Stellen Sie sicher, dass das Gerät nicht bereits mit einem anderen Netzwerk verbunden ist (ggf. Werksreset durchführen).
- Versetzen Sie Ihren ZigBee-Controller oder Hub in den Pairing-Modus.
- Setzen Sie das Gerät in den Pairing-Modus, indem Sie die Stromzufuhr zurücksetzen (oder die Reset-Taste drücken). Die angeschlossene Lampe blinkt zweimal langsam.
- Nach erfolgreicher Kopplung blinkt die Lampe 5-mal und leuchtet dann dauerhaft.

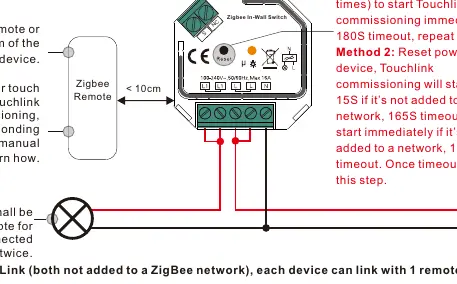

TouchLink-Funktion
Das Gerät unterstützt Touchlink zur direkten Kopplung mit einer ZigBee-Fernbedienung ohne Koordinator:
- Bringen Sie die Fernbedienung in eine Entfernung von weniger als 10 cm zum Schalter.
- Starten Sie den Touchlink-Modus am Schalter (Reset-Taste 4-mal drücken oder Strom 4-mal zurücksetzen).
- Aktivieren Sie den Touchlink-Modus an der Fernbedienung.
- Bei Erfolg blinkt die angeschlossene Lampe zweimal.
Werksreset
Wenn das Gerät nicht reagiert oder neu konfiguriert werden soll:
- Drücken Sie die Reset-Taste 5-mal hintereinander.
- Alternativ: Unterbrechen Sie die Stromzufuhr 5-mal hintereinander.
- Die angeschlossene Lampe blinkt 3-mal zur Bestätigung des Resets.
Technische Daten
- Eingangsspannung: 100-240 VAC
- Max. Laststrom: 16 A
- Abmessungen: 45,5 x 45 x 20,3 mm
- Funkfrequenz: 2,4 GHz
- Schutzart: IP20
Herstellerinformationen
Shenzhen Sunricher Technology Co., Ltd.
Praktische Hilfe
Typische Probleme
Gerät lässt sich nicht koppeln
Stellen Sie sicher, dass das Gerät nicht bereits mit einem anderen Netzwerk verbunden ist. Führen Sie ggf. einen Werksreset durch.
Relais schaltet sich unerwartet ab
Überprüfen Sie, ob die Last 16 A oder 3700 W überschreitet. Der Überlastschutz schaltet das Gerät bei Überschreitung dieser Werte ab.
Keine Reaktion nach Reset
Stellen Sie sicher, dass die Reset-Sequenz (5-mal drücken/schalten) korrekt und schnell genug ausgeführt wurde.
Vor der Verwendung
- Spannungsversorgung vor der Installation unterbrechen.
- Prüfen, ob die Last (LED, Halogen, etc.) innerhalb der Spezifikationen liegt.
- Verkabelung gemäß Schaltplan (L, N, L1, S) vorbereiten.
- ZigBee-Hub oder Fernbedienung für den Pairing-Vorgang bereithalten.
Abbildungen und Diagramme
- L: Phase (Live)
- N: Neutralleiter
- L1: Geschalteter Ausgang zur Lampe
- S: Eingang für externen Taster/Schalter
Modellkompatibilität
- Kompatibel mit ZigBee 3.0 Gateways.
- Unterstützt bis zu 20 ZigBee Green Power Schalter.
- Unterstützt bis zu 30 Fernbedienungen via TouchLink.
