Bedienungsanleitung für Sunricher 0-10V BLE Decken-PIR-Sensor-Controller

Wichtige Informationen aus der Anleitung

Dieses Dokument beschreibt die Installation und Inbetriebnahme des Sunricher 0-10V BLE Decken-PIR-Sensor-Controllers. Bitte lesen Sie vor der Installation alle Anweisungen sorgfältig durch. Die Installation darf nur im spannungsfreien Zustand erfolgen. Das Gerät ist für den Innenbereich konzipiert (IP20) und darf keiner Feuchtigkeit ausgesetzt werden.

Produktbeschreibung und Funktionen

Der Sensor ist ein Bluetooth-Mesh-fähiger Controller für 0-10V-Beleuchtungssysteme. Er kombiniert PIR-Bewegungserkennung mit Tageslichtnutzung (Daylight Harvesting). Zu den Hauptmerkmalen gehören:

• Bluetooth Mesh-Netzwerk für erweiterte Reichweite.
• Unterstützung für kinetische Schalter und EnOcean-Schalter (EWSSB, EWSDB).
• Integrierter 20mA 0-10V Signalausgang.
• Magnetische Reset-Funktion durch Berühren der Oberseite für 5 Sekunden.
• Broadcast-Steuerung über mobile App.

Technische Daten

• Eingangsspannung: 12-24VDC
• Ausgangssignal: 0/1-10V (Max. 20mA)
• Dimmkurve: Logarithmisch
• Dimm-Methode: PWM
• Betriebstemperatur: 0°C bis +45°C
• Relative Luftfeuchtigkeit: 8% bis 80%
• Reichweite (Innenbereich): 20m bis 25m
• Schutzart: IP20

Installation

Der Sensor ist für die Deckenmontage vorgesehen. Gehen Sie wie folgt vor:

1. Stellen Sie sicher, dass die Stromversorgung unterbrochen ist.
2. Biegen Sie die Federklemmen des Sensors nach oben.
3. Führen Sie den Sensor durch die Deckenöffnung.
4. Lassen Sie die Federklemmen los, damit sie den Sensor sicher in der Decke halten.

Verkabelung

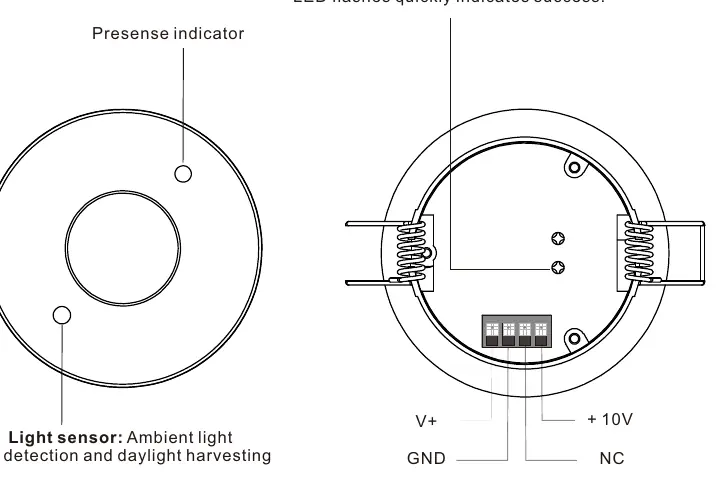

Die Verkabelung muss gemäß dem Anschlussdiagramm erfolgen. Das Gerät benötigt eine 12-24VDC Stromversorgung. Die Anschlüsse umfassen V+, GND, NC (nicht belegt) und +10V für den dimmbaren Treiber. Achten Sie auf die korrekte Polarität bei der Verbindung zum LED-Treiber (DIM+ und DIM-).

Bedienung und Inbetriebnahme

Für die Konfiguration und Kopplung des Geräts wird die Silvair Commissioning App verwendet. Um das Gerät zurückzusetzen:

• Drücken und halten Sie die Reset-Taste am Controller für über 5 Sekunden, bis die Anzeige blinkt.
• Alternativ kann der magnetische Reset durch Berühren der Oberseite des Sensors für 5 Sekunden ausgelöst werden.

Erfassungsbereich

Der PIR-Sensor hat einen Erfassungsbereich mit einem Durchmesser von 8m bei einer Montagehöhe von 2,5m. Die Erkennung unterscheidet zwischen langsamen Bewegungen (unter 0,3m/s) und schnellen Bewegungen (über 0,4m/s).

Sicherheitshinweise

Installieren Sie das Gerät niemals, während es unter Spannung steht. Setzen Sie das Gerät keiner Feuchtigkeit aus. Das Gerät entspricht den FCC- und IC-Vorschriften für den Betrieb als digitales Gerät der Klasse B.
