Bedienungsanleitung für Sunricher SR-IG9030B-PIR-10AD Decken-PIR-Sensor
Schnellstartanleitung für den Sunricher SR-IG9030B-PIR-10AD Decken-PIR-Sensor. Erfahren Sie alles über die Installation, Verkabelung, Linsenanpassung und Sicherheitshinweise für diesen DALI-fähigen Bewegungsmelder.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Sunricher SR-IG9030B-PIR-10AD ist ein Decken-PIR-Sensor mit integriertem 10A-Relais, der speziell für DALI-Systeme entwickelt wurde. Er unterstützt Wirepas-Mesh-Netzwerke und bietet eine autonome, sensorbasierte Steuerung. Das Gerät wird mit einer vorinstallierten Low-Bay-Linse geliefert; eine High-Bay-Linse ist im Lieferumfang enthalten. Bitte beachten Sie, dass das Gerät nur für den Innenbereich (IP20) geeignet ist.
Installation und Verkabelung
Die Installation darf nur im spannungsfreien Zustand erfolgen. Stellen Sie sicher, dass die Kabel sicher in den Anschlussklemmen befestigt sind.
- L (Input): Schwarz, 18 AWG
- N (Input): Weiß, 18 AWG
- L' (Output): Rot, 18 AWG
- DALI+ (Output): Gelb, 22 AWG
- DALI- (Output): Blau, 22 AWG
Das Gerät verfügt über einen integrierten 80mA DALI-BUS-Ausgang, der den Betrieb von mindestens 40 DALI-Steuergeräten ermöglicht.
Erfassungsbereich und Linsen
Das Produkt wird mit zwei Linsentypen geliefert, um unterschiedliche Montagehöhen und Erfassungsbereiche abzudecken:
- Low-Bay-Linse (Standard): Optimiert für niedrigere Deckenhöhen.
- High-Bay-Linse: Für größere Montagehöhen geeignet.

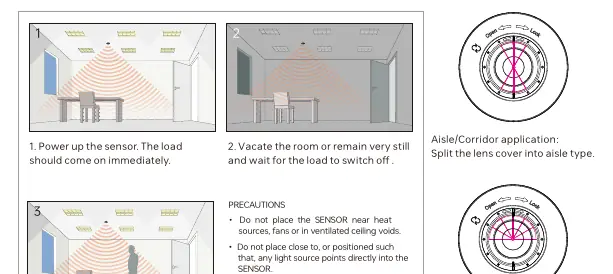

- Linsenmasken: Mit den beiliegenden Masken können Sie den Erfassungsbereich anpassen, z. B. für Gänge (Aisle-Typ) oder Halbkreis-Erfassung.
Sicherheitshinweise

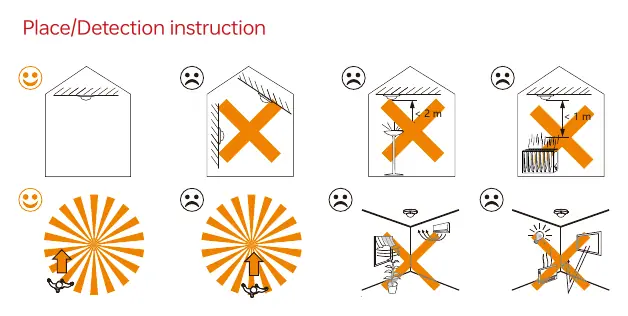

- Installieren Sie den Sensor nicht in der Nähe von Wärmequellen (Heizungen, Öfen), Ventilatoren oder in belüfteten Deckenhohlräumen.
- Vermeiden Sie die direkte Ausrichtung auf Lichtquellen, Glasfenster oder Glastüren, um Fehlfunktionen durch starke Lichteinstrahlung zu vermeiden.
- Installieren Sie das Gerät nicht gegenüber von großen, sich ständig bewegenden Objekten, da dies Fehlalarme auslösen kann.
- Schützen Sie das Gerät vor Feuchtigkeit.
Wartung und Reset
Sollte ein Reset erforderlich sein, halten Sie einen Magneten für 5 Sekunden an das Reset-Symbol am Gerät.
Herstellerinformationen
Shenzhen Sunricher Technology Co., Ltd.
Praktische Hilfe
Typische Probleme
Fehlalarme oder ungewolltes Schalten
Überprüfen Sie, ob der Sensor in der Nähe von Wärmequellen, Ventilatoren, Glasfenstern oder sich bewegenden Objekten installiert ist. Stellen Sie sicher, dass keine direkte Sonneneinstrahlung auf den Sensor trifft.
Last schaltet nicht ein
Überprüfen Sie die Verkabelung (L, N, L') und stellen Sie sicher, dass die Stromversorgung korrekt angeschlossen ist. Prüfen Sie, ob die DALI-Verbindungen fest sitzen.
Vor der Verwendung
- Stellen Sie sicher, dass die Stromversorgung vor der Installation unterbrochen ist.
- Wählen Sie die passende Linse (Low-Bay oder High-Bay) basierend auf der Montagehöhe.
- Prüfen Sie die Verkabelung gemäß dem Schaltplan (L, N, L', DALI).
- Stellen Sie sicher, dass der Montageort frei von Wärmequellen und direkter Sonneneinstrahlung ist.
- Verwenden Sie bei Bedarf die Linsenmasken zur Anpassung des Erfassungsbereichs.
Abbildungen und Diagramme
- Der Schaltplan zeigt den Anschluss der Eingangsspannung (L, N) sowie den Ausgang (L') und die DALI-Steuerleitungen.
- Die Linsenmasken-Grafiken zeigen, wie durch Abdecken bestimmter Bereiche das Erfassungsmuster (z. B. Gang oder Halbkreis) verändert werden kann.
Modellkompatibilität
- Unterstützt kinetische Energieschalter und EnOcean-Schalter (EWSSB, EWSDB).
- Erfordert einen DALI EL Driver für die ELT-Funktion.
