Sunricher 100W 24V DALI DT6 NFC LED-Treiber - Bedienungsanleitung
Schnellstartanleitung und technisches Handbuch für den Sunricher 100W 24V DALI DT6 NFC LED-Treiber. Erfahren Sie alles über Installation, DALI-Verkabelung, NFC-Programmierung und technische Spezifikationen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und Konfiguration des Sunricher 100W 24V DALI DT6 NFC LED-Treibers. Vor der Installation ist sicherzustellen, dass das Gerät spannungsfrei ist. Das Gerät darf keiner Feuchtigkeit ausgesetzt werden. Die Konfiguration der Parameter sollte idealerweise ohne Netzspannung am DALI-System erfolgen.
Produktbeschreibung und Funktionen
Der LED-Treiber ist ein DALI-2-zertifiziertes Gerät (DT6) mit einer konstanten Ausgangsspannung von 24V und einer maximalen Leistung von 100W. Er unterstützt die DALI-Adressierung, Gruppierung und Szeneneinstellung über ein NFC-Programmiertool. Das Gerät verfügt über ein isoliertes Kunststoffgehäuse und ist für den Innenbereich (IP20) geeignet.
Installation und Verkabelung
Die Verkabelung muss gemäß den bereitgestellten Schaltplänen erfolgen. Es werden zwei Hauptszenarien unterstützt:
- Mit DALI-Bus: Anschluss von DALI-Signalleitungen an die entsprechenden Klemmen.
- Mit PUSH-Dimmer: Anschluss eines Tasters an die PUSH DIM-Eingänge zur manuellen Steuerung.
Beachten Sie die zulässigen Kabelquerschnitte: Eingang 0,75-2,5mm² und Ausgang 1,0-1,5mm².
NFC-Programmierung

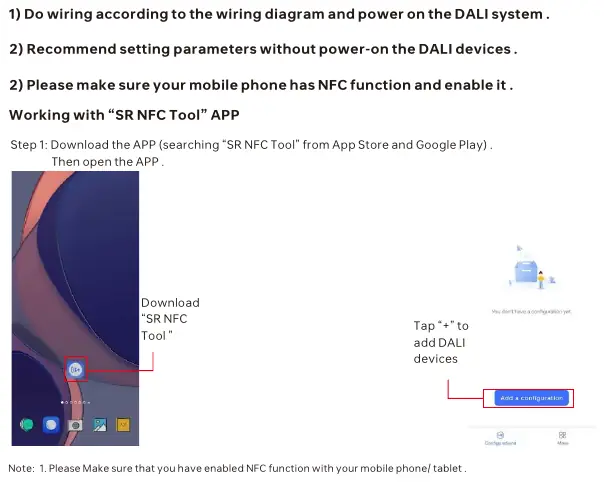

Die Konfiguration erfolgt über die App "SR NFC Tool" (verfügbar im App Store und Google Play). Stellen Sie sicher, dass die NFC-Funktion Ihres Smartphones aktiviert ist und die NFC-Position am Gerät korrekt erkannt wird. Schritte: App öffnen, Gerät hinzufügen, Gerät entsperren und Parameter nach Bedarf konfigurieren.
AC Push-Funktion
Die AC Push-Funktion ermöglicht eine einfache manuelle Steuerung:
- Ein-/Ausschalten: Kurz auf den Taster drücken.
- Dimmen: Taster gedrückt halten, um die Helligkeit zu erhöhen oder zu verringern. Bei erneutem Halten wird die Dimmrichtung umgekehrt. Der Dimmbereich liegt zwischen 1% und 100%.
Technische Daten und Sicherheit
Das Gerät bietet Schutz gegen Kurzschluss, Überstrom und Übertemperatur. Bei Fehlern muss die Fehlerursache behoben und das Gerät neu gestartet werden. Die Lebensdauer ist temperaturabhängig (Tc=85°C). Beachten Sie die MCB-Lasttabelle für die Anzahl der anschließbaren Treiber pro Leitungsschutzschalter.
Herstellerinformationen
Shenzhen Sunricher Technology Co., Ltd.
Praktische Hilfe
Typische Probleme
Gerät reagiert nicht auf NFC-Programmierung
Stellen Sie sicher, dass NFC am Smartphone aktiviert ist, die NFC-Position korrekt ausgerichtet ist und das Gerät nicht unter Netzspannung steht.
DALI-Steuerung funktioniert nicht
Überprüfen Sie die Verkabelung des DALI-Busses und stellen Sie sicher, dass die DALI-Adresse vom Master-Controller korrekt zugewiesen wurde.
Fehlerzustand (Kurzschluss/Überstrom)
Entfernen Sie die Fehlerursache (z.B. Kurzschluss in der LED-Verkabelung) und starten Sie das Gerät durch Trennen und erneutes Verbinden der Netzspannung neu.
Vor der Verwendung
- Spannungsfreiheit während der Installation sicherstellen.
- Kabelquerschnitte prüfen (Eingang: 0,75-2,5mm², Ausgang: 1,0-1,5mm²).
- NFC-Funktion am Smartphone aktivieren.
- Kompatibilität mit DALI-Master (DT6-Befehle) prüfen.
- Umgebungstemperatur prüfen (-25°C bis +45°C).
Abbildungen und Diagramme

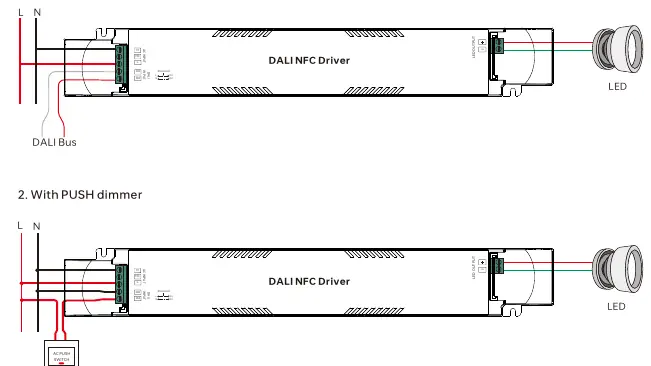

- Schaltplan für DALI-Bus-Verkabelung zeigt den Anschluss von L, N und DALI-Signalleitungen.
- Schaltplan für PUSH-Dimmer zeigt den Anschluss eines externen Tasters an die PUSH DIM-Eingänge.
Modellkompatibilität
- Kompatibel mit universellen DALI-Mastern, die DT6-Befehle unterstützen.
- Empfohlene Leitungsschutzschalter: Typ C wird für LED-Beleuchtung dringend empfohlen.
