Bedienungsanleitung für Sunricher 150W 24V DALI DT6 NFC LED-Treiber SRP-2305N-24-150LCV

Erfahren Sie, wie Sie den Sunricher 150W 24V DALI DT6 NFC LED-Treiber (SRP-2305N-24-150LCV) installieren, konfigurieren und verdrahten. Dieser Leitfaden enthält Anweisungen zur NFC-Programmierung, DALI-Einrichtung und AC-Push-Dimmfunktion.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Sunricher SRP-2305N-24-150LCV ist ein 150W 24V DALI DT6 LED-Treiber. Er wird über NFC konfiguriert und unterstützt DALI-Steuerung sowie manuelle AC-Push-Dimmung. S. 1

Wichtigste Schritte

  • NFC-Konfiguration durchführen S. 2
  • Verdrahtung für DALI oder Push-Dimmer vornehmen S. 3

Erste Inbetriebnahme

  • Stromversorgung unterbrechen, Verdrahtung gemäß Schaltplan vornehmen, NFC-App zur Konfiguration nutzen. S. 1, 2, 3

Probleme und Lösungen

Gerät schaltet ab

Fehlerbedingungen (Kurzschluss, Überstrom, Übertemperatur) entfernen und Gerät neu starten.

S. 1

Technische Daten

Parameter Wert Hinweis Seiten
Ausgangsspannung 24VDC Konstante Ausgangsspannung S. 1
Maximale Leistung 150W Maximale Ausgangsleistung S. 1

Wo es im PDF steht

  • Technische Daten und Schutzfunktionen S. 1
  • NFC-Konfiguration S. 2
  • Verdrahtungspläne und Abmessungen S. 3
  • Elektrische Leistung und Lebensdauer S. 4
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Schaltplan für den Anschluss des LED-Treibers Seite 1 Schritte zur NFC-Konfiguration mit der App Seite 2 Detaillierte Verdrahtungspläne für DALI und PUSH-Dimmer Seite 3 Produktabmessungen Seite 3

Wichtige Informationen aus der Anleitung

Der Sunricher SRP-2305N-24-150LCV ist ein 150W 24V DALI DT6 LED-Treiber mit NFC-Programmierfunktion. Er ist für den Innenbereich (IP20) konzipiert und unterstützt sowohl die Steuerung über DALI-Systeme als auch über einen manuellen AC-Push-Taster. Die Konfiguration erfolgt bequem über die SR NFC Tool App.

Sicherheitshinweise

  • Installieren Sie das Gerät niemals bei anliegender Stromversorgung.
  • Setzen Sie das Gerät keiner Feuchtigkeit aus.
  • Die Installation muss gemäß den geltenden Sicherheitsstandards (EN61347-1, EN61347-2-13) erfolgen.

Installation und Verdrahtung

Stellen Sie sicher, dass die Stromversorgung vor Beginn der Arbeiten unterbrochen ist. Verwenden Sie für den Eingang Kabelquerschnitte von 0,75-2,5mm² und für den Ausgang 1,0-1,5mm².

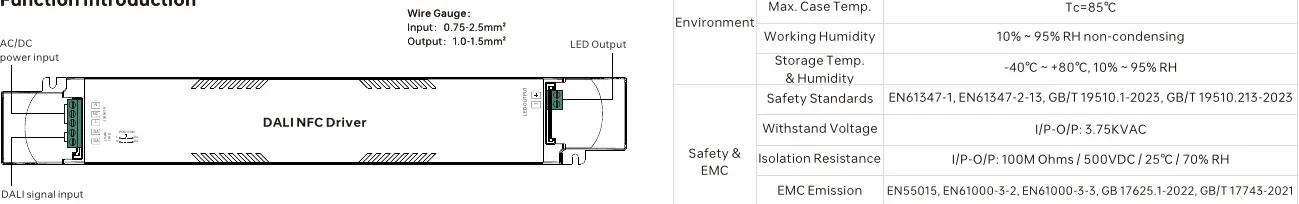

Schaltplan für den Anschluss des LED-Treibers
Schaltplan für den Anschluss des LED-Treibers

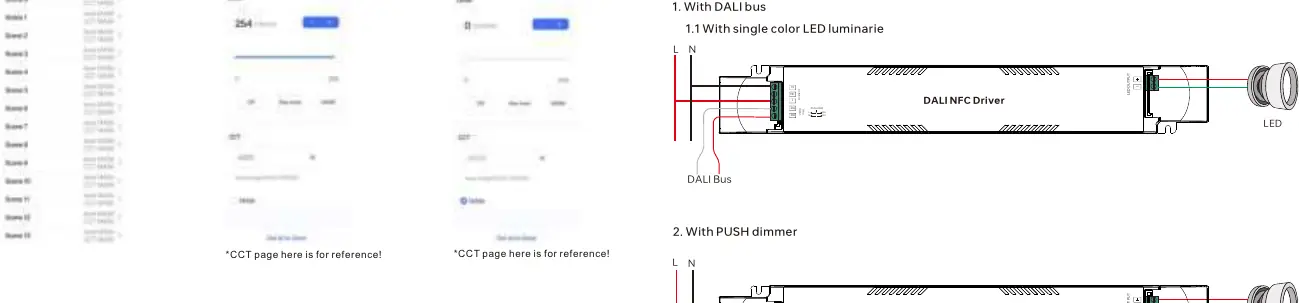

Detaillierte Verdrahtungspläne für DALI und PUSH-Dimmer
Detaillierte Verdrahtungspläne für DALI und PUSH-Dimmer

Anschlussmöglichkeiten

  • DALI-Bus: Schließen Sie den DALI-Bus an die entsprechenden DA-Anschlüsse an.
  • AC-Push-Dimmung: Schließen Sie einen Taster an den PUSH DIM-Eingang an, um die Lichtintensität manuell zu steuern.

Betrieb und Konfiguration

Die Konfiguration des Treibers erfolgt über die NFC-Schnittstelle:

Schritte zur NFC-Konfiguration mit der App
Schritte zur NFC-Konfiguration mit der App
  1. Laden Sie die App "SR NFC Tool" aus dem App Store oder Google Play herunter.
  2. Aktivieren Sie die NFC-Funktion an Ihrem Smartphone.
  3. Öffnen Sie die App, fügen Sie das Gerät hinzu und konfigurieren Sie die Parameter (z.B. DALI-Adresse, Dimmkurve).
  4. Hinweis: Konfigurieren Sie die Parameter vorzugsweise ohne Stromversorgung des DALI-Geräts.

AC-Push-Dimmfunktion

Über einen angeschlossenen Taster können Sie das Licht steuern:

  • Ein-/Ausschalten: Kurz drücken.
  • Dimmen: Gedrückt halten, um die Helligkeit zu erhöhen oder zu verringern. Lassen Sie den Taster los und drücken Sie erneut, um die Dimmrichtung zu ändern. Der Dimmbereich liegt zwischen 1% und 100%.

Technische Daten

Produktabmessungen
Produktabmessungen
  • Ausgangsspannung: 24VDC (konstant)
  • Maximale Leistung: 150W
  • Dimmbereich: 0,1% - 100%
  • Schutzfunktionen: Kurzschluss, Überstrom, Übertemperatur
  • Umgebungstemperatur: -25°C bis +45°C

Herstellerinformationen

Shenzhen Sunricher Technology Co., Ltd.

Markenprofil
Herstellerwebsite https://www.sunricher.com/ Support https://www.sunricher.com/contacts

Praktische Hilfe

Typische Probleme

Gerät reagiert nicht auf DALI-Befehle.

Prüfen Sie die DALI-Bus-Verkabelung und stellen Sie sicher, dass das Gerät korrekt adressiert wurde.

NFC-Konfiguration schlägt fehl.

Stellen Sie sicher, dass NFC am Smartphone aktiviert ist und die NFC-Position am Gerät korrekt getroffen wird.

Licht flackert oder dimmt nicht korrekt.

Überprüfen Sie die PWM-Frequenzeinstellungen in der App und passen Sie diese ggf. an die Anwendung an (z.B. 1,5kHz, 3,3kHz oder 9,9kHz).

Vor der Verwendung

  • Stromversorgung vor der Installation unterbrechen.
  • Eingangsspannung (220-240VAC) prüfen.
  • NFC-Funktion am Smartphone aktivieren.
  • Verdrahtung gemäß Schaltplan (DALI oder Push) durchführen.
  • Kompatibilität des DALI-Masters mit DT6-Befehlen sicherstellen.

Abbildungen und Diagramme

  • Schaltplan zeigt den Anschluss von DALI-Bus und LED-Ausgang.
  • AC-Push-Schaltplan zeigt den Anschluss eines Tasters für manuelle Dimmung.

Modellkompatibilität

  • Kompatibel mit universellen DALI-Mastern, die DT6-Befehle unterstützen.
  • Nicht für den Außenbereich geeignet.
