Bedienungsanleitung für Sunricher SR-IG9035A-PIR-V PIR-Sensor-Controller

Wichtige Informationen aus der Anleitung

Der Sunricher SR-IG9035A-PIR-V ist ein PIR-Sensor-Controller, der für die Integration in Leuchten konzipiert ist und über ein Wirepas-Mesh-Netzwerk kommuniziert. Er bietet eine 0-10V-Signalausgabe und unterstützt kinetische Schalter sowie EnOcean-Schalter. Das Gerät ist für den Innenbereich geeignet und verfügt über eine magnetische Reset-Funktion.

Produktbeschreibung

Der Sensor besteht aus einer PIR-Linse zur Bewegungserkennung, einem Lichtsensor zur Tageslichtnutzung und einer Reset-Taste. Die Stromversorgung erfolgt über 12-24VDC. Das Gerät ist für die drahtlose Steuerung in einem Mesh-Netzwerk optimiert.

Installation und Sicherheitshinweise

• Stromversorgung: Installieren Sie das Gerät niemals bei eingeschalteter Stromversorgung.
• Umgebung: Vermeiden Sie Bereiche mit häufigen Temperaturschwankungen (Klimaanlagen, Ventilatoren, Öfen) und starkem Luftstrom.
• Positionierung: Richten Sie den Sensor nicht direkt auf Glasfenster oder Türen, um Störungen durch starkes Licht oder Bewegungen außerhalb zu vermeiden.
• Hindernisse: Installieren Sie den Sensor nicht in der Nähe von großen, sich bewegenden Objekten, Bildschirmen, Möbeln oder großen Pflanzen, die den Erfassungsbereich blockieren könnten.
• Feuchtigkeit: Setzen Sie das Gerät keiner Feuchtigkeit aus (Schutzart IP20).

Verkabelung

Die Verkabelung muss gemäß dem beiliegenden Schaltplan erfolgen. Achten Sie auf die korrekte Zuordnung der Anschlüsse:

• V+: Stromversorgung (+)
• GND: Gemeinsamer Anschluss für Stromversorgung (-) und DIM-
• DIM+: 0-10V Signalanschluss

Bedienung und Reset

Um das Gerät zurückzusetzen, haben Sie zwei Möglichkeiten:

1. Halten Sie die Reset-Taste am Controller für 5 Sekunden gedrückt, bis die Anzeige blinkt.
2. Verwenden Sie den magnetischen Reset, indem Sie den oberen Teil des Sensors für 5 Sekunden berühren.

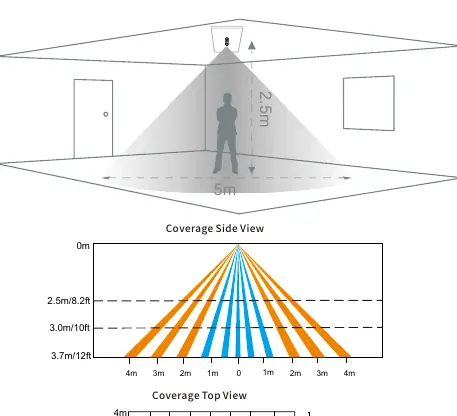

Erkennungsmuster

Der Erfassungsbereich ist für eine Montagehöhe von 2,5m optimiert und hat einen Durchmesser von 5m. Die Bewegungserkennung unterscheidet zwischen langsamen Bewegungen (unter 0,3 m/s) und schnellen Bewegungen (über 0,4 m/s).

Technische Daten

• Eingangsspannung: 12-24VDC
• Ausgangssignal: 0-10V (max. 20mA)
• Dimm-Methode: PWM (Logarithmische Dimmkurve)
• Betriebstemperatur: 0°C bis +45°C
• Relative Luftfeuchtigkeit: 8% bis 80%
• Schutzart: IP20
