Dieses Dokument beschreibt die Installation, Inbetriebnahme und Konfiguration des Sunricher SR-ZG9032A-PIR, eines Zigbee-basierten Bewegungsmelders mit integriertem Lichtsensor und 0-10V-Dimmfunktion. Das Gerät ist für den Deckeneinbau konzipiert und erfordert ein Zigbee 3.0-kompatibles Gateway für den vollen Funktionsumfang.

Produktbeschreibung

Der Sensor kombiniert Anwesenheitserkennung, Tageslichtnutzung und 0-10V-Dimmung in einem kompakten Gehäuse. Er ist für den Einsatz mit 0-10V Dim-to-Zero LED-Treibern optimiert und ermöglicht eine drahtlose Steuerung von Leuchten.

Technische Daten

  • Eingangsspannung: 12/24 VDC
  • Funkprotokoll: Zigbee 3.0 (2.4 GHz)
  • Reichweite: 30m (Sichtlinie)
  • Erfassungswinkel: 130°
  • Dimmsteuerung: Analog (0-10V), 4mA (Sink) / 20mA (Source)
  • Betriebstemperatur: 0°C bis 40°C (nur Innenbereich)

Installation und Verdrahtung

Warnung: Installieren Sie das Gerät niemals bei eingeschalteter Stromversorgung. Vermeiden Sie Bereiche mit häufigen Temperaturänderungen (Klimaanlagen, Öfen) oder starkem Luftstrom, da dies zu Fehlalarmen führen kann.

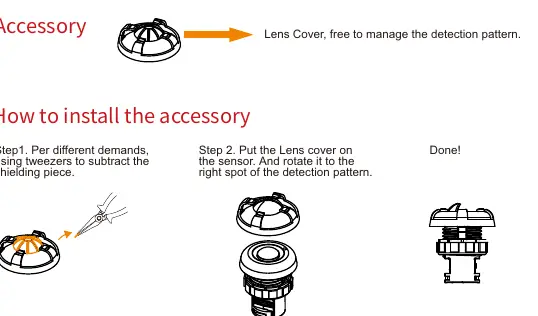

Installation des Zubehörs (Linsenabdeckung).
Installation des Zubehörs (Linsenabdeckung).

Die Verdrahtung erfolgt gemäß dem Schaltplan: Verbinden Sie das 12/24V Netzteil mit dem Eingang des Sensors und den 0-10V Ausgang mit dem LED-Treiber. Achten Sie auf die korrekte Polarität (V+, GND, DIM+).

Inbetriebnahme und Netzwerkanbindung

Zigbee-Netzwerk-Pairing:

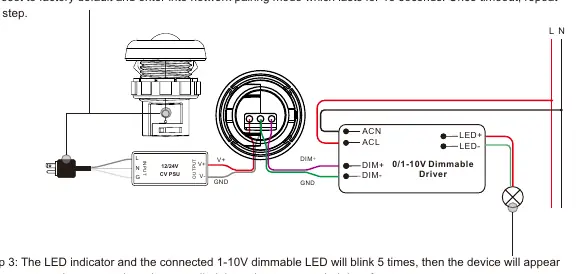

Verdrahtungsplan für den Anschluss an 12/24V Netzteil und 0-10V LED-Treiber.
Verdrahtungsplan für den Anschluss an 12/24V Netzteil und 0-10V LED-Treiber.

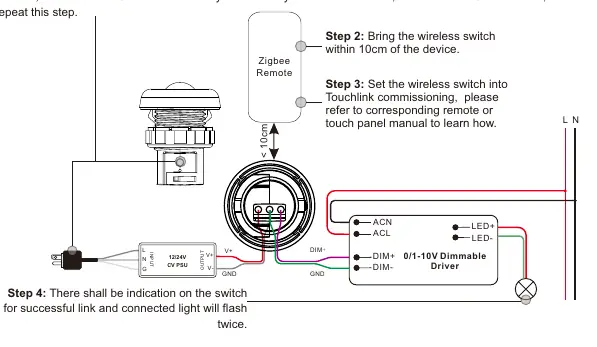

TouchLink-Kopplung mit einem Zigbee Wireless Switch.
TouchLink-Kopplung mit einem Zigbee Wireless Switch.
  1. Starten Sie den Pairing-Modus an Ihrem Zigbee-Gateway.
  2. Drücken Sie die "Prog."-Taste am Gerät 5-mal kurz hintereinander (oder schalten Sie die Stromversorgung 5-mal aus und ein).
  3. Die LED und die angeschlossene Leuchte blinken 5-mal, um den erfolgreichen Pairing-Vorgang zu bestätigen.

TouchLink-Konfiguration:

  1. Drücken Sie die "Prog."-Taste 4-mal kurz hintereinander, um den TouchLink-Modus zu starten (180 Sekunden Timeout).
  2. Bringen Sie den Zigbee-Schalter/Fernbedienung innerhalb von 10 cm zum Sensor.
  3. Führen Sie den TouchLink-Befehl am Schalter aus. Eine erfolgreiche Kopplung wird durch Blinken der Leuchte bestätigt.

Konfiguration und Einstellungen

Viele Parameter (z.B. Empfindlichkeit, Zeitverzögerung, Dimmkurve) können über das Zigbee-Gateway oder die "Sensor Tools" App via Bluetooth konfiguriert werden. Die App ermöglicht den Zugriff auf alle Attribute, wie z.B. die Pairing-Dauer oder die PWM-Frequenz.

Erfassungsbereich

Der Erfassungsbereich ist für eine Montagehöhe von ca. 2,5 m optimiert. Die Erkennung unterscheidet zwischen langsamen Bewegungen (< 0,3 m/s) und schnellen Bewegungen (> 0,4 m/s).

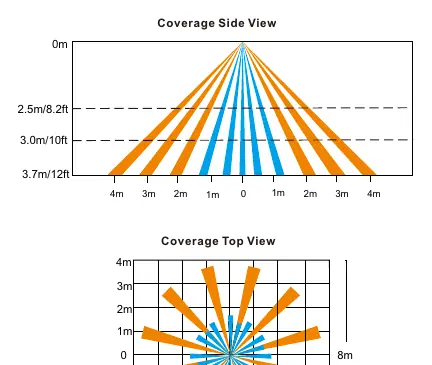

Erfassungsbereich (Seiten- und Draufsicht).
Erfassungsbereich (Seiten- und Draufsicht).

Fehlerbehebung

  • Gerät wird nicht gefunden: Überprüfen Sie, ob das Gerät im Pairing-Modus ist (LED blinkt).
  • Falsche Alarme: Stellen Sie sicher, dass keine großen, sich bewegenden Objekte oder Wärmequellen im Erfassungsbereich liegen.
  • TouchLink schlägt fehl: Verringern Sie den Abstand zwischen den Geräten auf unter 10 cm.

Herstellerinformationen

Shenzhen Sunricher Technology Co., Ltd.

Markenprofil

Praktische Hilfe

Typische Probleme

Gerät wird nicht im Zigbee-Netzwerk gefunden

Stellen Sie sicher, dass das Gerät im Pairing-Modus ist (LED blinkt). Wiederholen Sie den Vorgang durch 5-maliges Drücken der Prog.-Taste.

Häufige Fehlalarme

Vermeiden Sie die Installation in der Nähe von Klimaanlagen, Ventilatoren oder direktem Sonnenlicht. Stellen Sie sicher, dass keine großen, sich bewegenden Objekte im Erfassungsbereich sind.

TouchLink-Kopplung schlägt fehl

Verringern Sie den Abstand zwischen Sensor und Schalter auf weniger als 10 cm. Stellen Sie sicher, dass der Schalter ebenfalls im TouchLink-Modus ist.

Vor der Verwendung

  • Spannungsversorgung unterbrechen (Installation niemals unter Spannung).
  • Zigbee 3.0 kompatibles Gateway bereitstellen.
  • Verdrahtung gemäß Schaltplan prüfen (12/24V DC, 0-10V Ausgang).
  • Montageort auf Hindernisse und Wärmequellen prüfen.
  • Smartphone mit Bluetooth für App-Konfiguration bereithalten (optional).

Technische Daten in der Praxis

Input Voltage
12/24 VDC Stromversorgung erforderlich.
Wireless Range
Bis zu 30 Meter bei freier Sichtlinie.
Detection Angle
130 Grad Erfassungsbereich.
Mounting Height
Empfohlene Montagehöhe beträgt 2,5 Meter.

Abbildungen und Diagramme

  • Verdrahtungsplan: Zeigt den Anschluss des 12/24V Netzteils und des 0-10V LED-Treibers.
  • Erfassungsbereich: Grafische Darstellung der Abdeckung für langsame und schnelle Bewegungen.
  • TouchLink-Diagramm: Veranschaulicht den erforderlichen Abstand von < 10 cm für die Kopplung.

Modellkompatibilität

  • Erfordert ein Zigbee 3.0 kompatibles Gateway.
  • Kompatibel mit 0-10V Dim-to-Zero LED-Treibern.
  • Nur für den Innenbereich geeignet.
