Bedienungsanleitung für Zigbee 100W LED-Treiber
Erfahren Sie, wie Sie den Zigbee 100W LED-Treiber installieren, mit Ihrem Smart-Home-System koppeln und die TouchLink-Funktion nutzen. Vollständige Anleitung für Anschluss, Konfiguration und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieser LED-Treiber ist ein Zigbee 3.0-kompatibles Gerät zur Steuerung von 12V DC LED-Beleuchtung. Vor der Installation muss die Stromversorgung zwingend unterbrochen werden. Das Gerät unterstützt verschiedene Kopplungsmethoden wie TouchLink, Find and Bind sowie die direkte Einbindung in Zigbee-Netzwerke über ein Gateway. Achten Sie darauf, das Gerät nicht Feuchtigkeit auszusetzen.
Produktbeschreibung und technische Daten
Der Treiber bietet eine konstante Ausgangsspannung von 12V DC über 4 Kanäle. Er ist für den Innenbereich (IP20) konzipiert und unterstützt eine maximale Leistung von 100W. Die Steuerung erfolgt über das Zigbee-Protokoll, welches ON/OFF, Lichtintensität und RGB-Farben ermöglicht. Der W-Kanal kann separat oder über die Farbtemperatursteuerung des Gateways bedient werden.
Installation und Verkabelung
Schließen Sie die 100-277V AC Eingangsspannung an die entsprechenden L- und N-Klemmen an. Die LED-Ausgänge (CH1-CH4) sind als Common Anode ausgeführt. Stellen Sie sicher, dass die Gesamtlast 100W nicht überschreitet. Die Prog-Taste am Gerät dient zum Ein-/Ausschalten (kurzes Drücken) sowie zur Konfiguration.
Zigbee-Netzwerk-Kopplung
Um das Gerät mit einem Zigbee-Hub zu verbinden: 1. Setzen Sie das Gerät ggf. auf Werkseinstellungen zurück. 2. Aktivieren Sie den Pairing-Modus am Zigbee-Controller. 3. Das Gerät wechselt nach dem Einschalten in den Pairing-Modus (verbundenes Licht blinkt langsam). 4. Nach erfolgreicher Kopplung blinkt das Licht 5-mal und leuchtet dann dauerhaft.

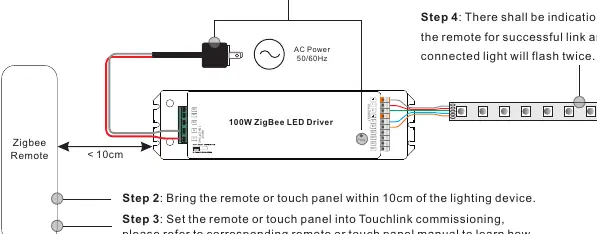

TouchLink-Funktion
TouchLink ermöglicht die direkte Kopplung mit einer Fernbedienung ohne Gateway. Bringen Sie die Fernbedienung innerhalb von 10 cm zum Treiber. Starten Sie den TouchLink-Modus am Treiber durch 4-maliges kurzes Drücken der Prog-Taste (oder 4-maliges Aus-/Einschalten). Die Fernbedienung muss ebenfalls in den TouchLink-Modus versetzt werden.

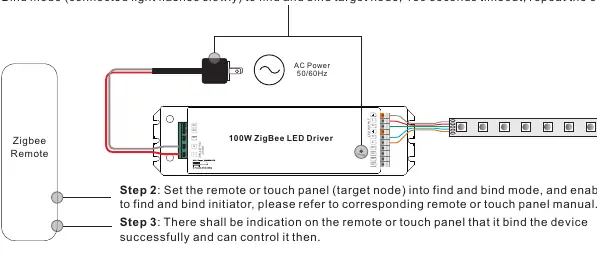

Find and Bind Modus
Dieser Modus dient zur direkten Verknüpfung von Geräten. Drücken Sie die Prog-Taste 3-mal (oder schalten Sie das Gerät 3-mal aus/ein), um den Modus zu starten. Das verbundene Licht blinkt langsam. Führen Sie den entsprechenden Vorgang an der Ziel-Fernbedienung oder dem Ziel-Gerät durch.
Werksreset
Sollte das Gerät nicht reagieren oder neu gekoppelt werden müssen, führen Sie einen Werksreset durch: Drücken Sie die Prog-Taste 5-mal hintereinander oder schalten Sie das Gerät 5-mal schnell hintereinander aus und wieder ein. Das Licht blinkt 3-mal zur Bestätigung.
Zigbee Green Power
Das Gerät unterstützt Zigbee Green Power Fernbedienungen. Um den Lernmodus zu starten, drücken Sie die Prog-Taste 4-mal. Das Gerät kann mit bis zu 20 Green Power Fernbedienungen gekoppelt werden.
Praktische Hilfe
Typische Probleme
Pairing schlägt fehl
Gerät muss vor dem Pairing zurückgesetzt werden (Factory Reset), falls es bereits in einem anderen Netzwerk war.
TouchLink funktioniert nicht
Stellen Sie sicher, dass sich die Fernbedienung innerhalb von 10 cm zum LED-Treiber befindet.
W-Kanal lässt sich nicht separat steuern
Der W-Kanal kann über das Gateway oder separat über eine RGBW-Fernbedienung bzw. die W-Taste am Touchpanel gesteuert werden.
Vor der Verwendung
- Spannungsversorgung vor der Installation trennen.
- Verkabelung gemäß Schaltplan prüfen.
- Zigbee-Gateway oder kompatible Fernbedienung bereithalten.
- Sicherstellen, dass das Gerät nicht mit Feuchtigkeit in Kontakt kommt.
- Prüfen, ob die Gesamtlast der LEDs 100W nicht überschreitet.
Abbildungen und Diagramme
- Der Schaltplan zeigt den Anschluss der 100-277V AC Eingangsspannung an L und N.
- Die LED-Ausgänge sind für 4 Kanäle (R, G, B, W) mit gemeinsamer Anode (V+) ausgelegt.
Modellkompatibilität
- Kompatibel mit universellen Zigbee-Koordinatoren und Gateways.
- Unterstützt TouchLink-Kopplung.
- Unterstützt bis zu 30 Fernbedienungen pro Gerät.
