Bedienungsanleitung für Casambi BLE to DALI Decken-PIR-Sensor mit 10A Relais
Erfahren Sie, wie Sie den Casambi BLE to DALI Decken-PIR-Sensor installieren und konfigurieren. Diese Anleitung enthält detaillierte Schaltpläne, Erfassungsbereiche, Montagehinweise und Sicherheitsempfehlungen für eine optimale Nutzung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und den Betrieb des Casambi BLE to DALI Decken-PIR-Sensors. Vor der Installation muss die Stromversorgung zwingend unterbrochen werden. Der Sensor ist für den Innenbereich konzipiert und darf nicht in der Nähe von Wärmequellen, Ventilatoren oder in Bereichen mit direkter Sonneneinstrahlung installiert werden, um Fehlalarme zu vermeiden.
Produktbeschreibung
Der Decken-PIR-Sensor kombiniert Anwesenheitserkennung, Tageslichtnutzung, DALI-Dimmung und Casambi-Funktechnologie. Er ist für die Gebäudeautomation in Bereichen wie Büros, Konferenzräumen, Einzelhandelsgeschäften und Krankenhäusern geeignet. Das System basiert auf einem vermaschten Netzwerk (Mesh-Netzwerk), bei dem die Intelligenz in jedem Knoten repliziert wird, was Ausfallsicherheit gewährleistet.
Installation und Verkabelung
Die Installation erfordert den Anschluss an das Stromnetz und die DALI-Steuerleitung. Achten Sie darauf, dass die Kabel sicher in den Anschlussklemmen befestigt sind.
- L (Eingang): Schwarz, 18 AWG
- N (Eingang): Weiß, 18 AWG
- L1 (Ausgang): Rot, 18 AWG
- DA (Ausgang): Blau, 22 AWG
- DA (Gelb): Pink, 22 AWG
Trennen Sie den Sensor vor Isolationsprüfungen des Stromkreises immer vom Netz.
Erfassungsbereich und Sensoreinstellungen
Der Erfassungsbereich hängt von der Montagehöhe und den Umgebungsbedingungen ab. Die Standardempfindlichkeit beträgt 80 % (ca. 9 m Durchmesser bei 3 m Montagehöhe). Der Sensor unterstützt verschiedene Linsenmasken zur Anpassung des Erfassungsbereichs:
- Korridor-Anwendung: Teilen Sie die Linsenabdeckung in den Korridor-Typ.
- Halbkreis-Anwendung: Teilen Sie die Linsenabdeckung in den Halbkreis-Typ.
Beachten Sie, dass Hindernisse wie Möbel, Pflanzen oder Bildschirme den Erfassungsbereich einschränken können.
Sicherheitshinweise

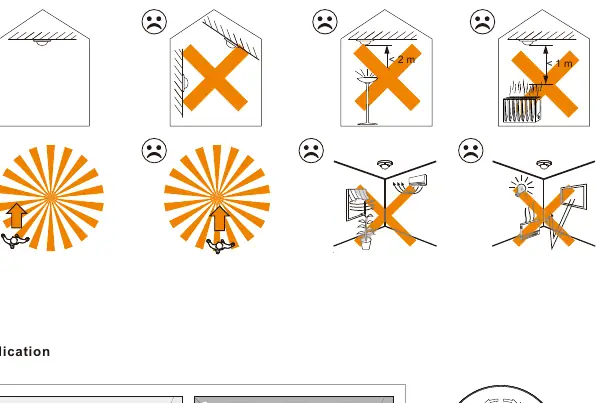

- Nicht in der Nähe von Klimaanlagen, Ventilatoren oder Kühlschränken installieren.
- Vermeiden Sie die direkte Ausrichtung auf Glasfenster oder Türen, um Interferenzen durch starkes Licht zu vermeiden.
- Installieren Sie das Gerät nicht gegenüber großen, sich bewegenden Objekten.
- Setzen Sie das Gerät keiner Feuchtigkeit aus.
Technische Daten
- Betriebsspannung: 100-277VAC 50/60Hz
- Relais: Max. 10A, 100-277V (ohmsche Last)
- Standby-Leistung:<0,5W
- Schutzart: IP20
- Betriebstemperatur: -10°C bis +50°C
- Funkreichweite: 50 m im offenen Feld
Herstellerinformationen
Casambi
Praktische Hilfe
Typische Probleme
Fehlalarme durch Bewegungserkennung
Stellen Sie sicher, dass der Sensor nicht in der Nähe von Wärmequellen, Ventilatoren, Klimaanlagen oder in Bereichen mit starkem Luftstrom installiert ist.
Sensor reagiert nicht oder schaltet nicht
Prüfen Sie, ob die Verkabelung korrekt ist (L, N, L1, DA). Stellen Sie sicher, dass keine Hindernisse wie Pflanzen oder Möbel den Erfassungsbereich blockieren.
Interferenzen durch Licht
Vermeiden Sie die direkte Ausrichtung auf Glasfenster oder Türen, da starkes Licht oder externe Bewegungen (z. B. Fahrzeuge) den Sensor stören können.
Vor der Verwendung
- Stromversorgung vor der Installation unterbrechen.
- Montageort auf Wärmequellen und Luftzug prüfen.
- Verkabelung gemäß Schaltplan (L, N, L1, DA) vorbereiten.
- Abisolierlänge der Drähte auf 10 mm prüfen.
- Bei Bedarf Linsenmaske für Korridor- oder Halbkreis-Erkennung anpassen.
Technische Daten in der Praxis
- Betriebsspannung
- 100-277VAC 50/60Hz - für Standard-Netzstrom geeignet.
- Funkreichweite
- 50 m im offenen Feld - Reichweite des Casambi-Mesh-Netzwerks.
Abbildungen und Diagramme
- Der Schaltplan zeigt den Anschluss der Netzspannung (L, N) sowie die Steuerausgänge (L1 für Last, DA für DALI-Treiber).

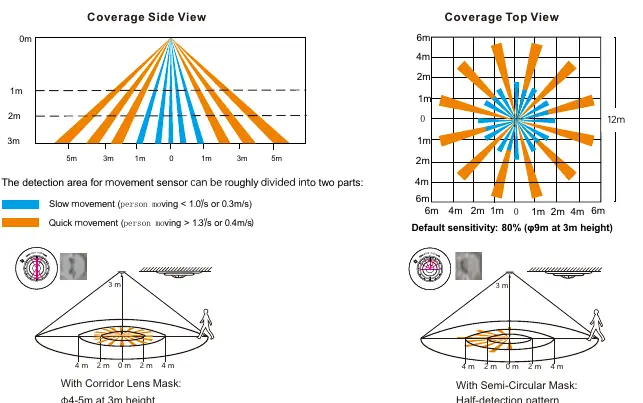

- Die Erfassungsdiagramme veranschaulichen die Reichweite bei 3 m Montagehöhe (Standard) bis hin zu 12 m (High-Bay).
Modellkompatibilität
- Kompatibel mit DALI-Treibern oder Leuchten.
- Geeignet für Low-Bay-Anwendungen (Standard) und High-Bay-Anwendungen (bis 12 m).
- Nur für den Innenbereich geeignet.
