Bedienungsanleitung für Stetsom 1200EQ Auto-Verstärker

Schnellstartanleitung und technischer Leitfaden für den Stetsom 1200EQ Auto-Verstärker. Erfahren Sie alles über Installation, Verkabelung, Audio-Einstellungen und Fehlerbehebung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Der Stetsom 1200EQ ist ein Hochleistungs-Auto-Verstärker. Für eine sichere und optimale Nutzung beachten Sie bitte folgende Punkte:

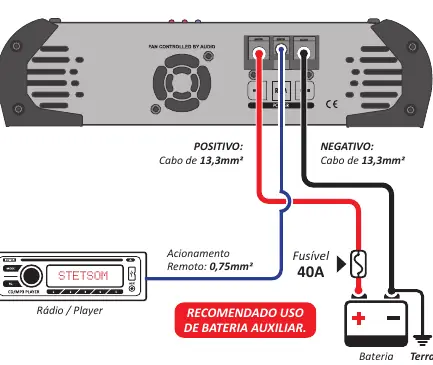

Installationsdiagramm
Installationsdiagramm
  • Installation: Alle Anschlüsse müssen bei ausgeschaltetem Gerät vorgenommen werden. Die Installation sollte nur durch qualifiziertes Fachpersonal erfolgen.
  • Sicherheit: Eine Sicherung (40A) muss zwingend zwischen Verstärker und Batterie installiert werden, so nah wie möglich an der Batterie.
  • Kabel: Verwenden Sie die empfohlenen Kabelquerschnitte (13,3mm² für Stromversorgung), um Überhitzung zu vermeiden und maximale Leistung zu erzielen.
  • Belüftung: Achten Sie auf einen gut belüfteten Einbauort, um Überhitzung zu vermeiden.

Audio-Einstellungen

Das Bedienfeld bietet verschiedene Einstellmöglichkeiten zur Klangoptimierung:

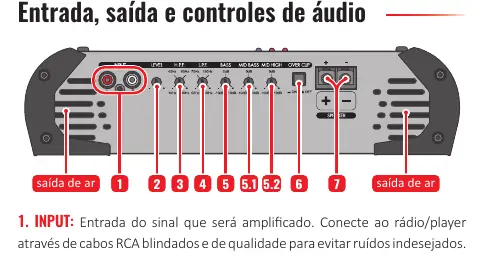

Audio-Eingänge und Regler
Audio-Eingänge und Regler
  • INPUT: Eingangssignal vom Radio/Player über hochwertige RCA-Kabel.
  • LEVEL: Regelt die Eingangsempfindlichkeit des Verstärkers.
  • H.P.F. (High Pass Filter): Einstellbar von 10Hz bis 700Hz.
  • L.P.F. (Low Pass Filter): Einstellbar von 50Hz bis 25KHz.
  • BASS, MID BASS, MID HIGH: Regler zur Frequenzanpassung (0 bis +10dB).
  • OVER CLIP: Aktiviert eine LED-Anzeige bei Signalverzerrung.

Stromversorgung und Anschlüsse

Die Rückseite des Geräts enthält die Anschlüsse für die Stromversorgung:

Stromanschlüsse und Lüfter
Stromanschlüsse und Lüfter
  • COOLER: Integrierter Lüfter, dessen Geschwindigkeit sich nach der Lautstärke richtet.
  • POSITIV (9): Anschluss an den Pluspol der Batterie (mind. 13,3mm² Kabel).
  • REMOTE (10): Anschluss für das automatische Einschaltsignal vom Radio (mind. 0,75mm² Kabel).
  • NEGATIV (11): Anschluss an den Minuspol der Batterie (mind. 13,3mm² Kabel).

LED-Anzeigen und Schutzsystem

Der Verstärker verfügt über ein intelligentes Schutzsystem:

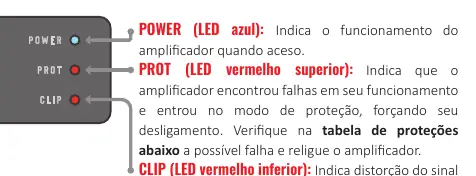

LED-Anzeigen und Schutzsystem
LED-Anzeigen und Schutzsystem
  • POWER (Blau): Leuchtet bei Betrieb.
  • PROT (Rot): Blinkt bei Fehlern. Die Anzahl der Blinksignale gibt Aufschluss über die Ursache:
    • 1x Blinken: Kurzschluss oder Überlastung am Ausgang.
    • 2x Blinken: Überhitzung (ca. 90°C).
    • 3x Blinken: Versorgungsspannung unter 9V.
    • 4x Blinken: Versorgungsspannung über 16V.
  • CLIP (Rot): Zeigt Signalverzerrungen an.

Fehlerbehebung

Bei Problemen prüfen Sie bitte folgende Punkte:

  • Verstärker schaltet nicht ein: Prüfen Sie alle Kabelverbindungen, Sicherungen und die Batteriespannung.
  • Kein Ton: Überprüfen Sie die Lautsprecher- und RCA-Kabel sowie die Einstellung des LEVEL-Reglers.
  • PROT LED blinkt: Prüfen Sie auf Kurzschlüsse, blockierte Lüftungsschlitze oder Überhitzung.

Praktische Hilfe

Typische Probleme

Verstärker schaltet nicht ein

Überprüfen Sie die Kabelverbindungen auf festen Sitz, kontrollieren Sie die Sicherungen und stellen Sie sicher, dass die Batteriespannung ausreicht.

Kein Ton

Stellen Sie sicher, dass Lautsprecher- und RCA-Kabel korrekt angeschlossen sind und der LEVEL-Regler nicht auf Minimum steht.

PROT LED blinkt

Prüfen Sie auf Kurzschlüsse in den Lautsprecherkabeln, stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind und die Betriebsspannung im Bereich von 9,5V - 15V liegt.

Vor der Verwendung

  • Verstärker bei der Installation ausschalten.
  • Sicherung (40A) zwischen Verstärker und Batterie installieren.
  • Kabelquerschnitte gemäß Anleitung verwenden (13,3mm² für Strom).
  • Kurze Kabelwege einhalten.
  • Installation durch qualifiziertes Fachpersonal durchführen lassen.

Technische Daten in der Praxis

HPF (10Hz - 700Hz)
Hochpassfilter zur Einstellung der unteren Grenzfrequenz.
LPF (50Hz - 25KHz)
Tiefpassfilter zur Einstellung der oberen Grenzfrequenz.

Abbildungen und Diagramme

  • Anschlussdiagramm zeigt die Verbindung von Radio, Batterie, Sicherung und Lautsprechern.
  • Bedienfeld zeigt die Position der Regler für Level, Filter und Bass-Boost.

Modellkompatibilität

  • Unterstützt 1 Ohm oder 2 Ohm Impedanz (je nach Modellversion).
  • Betriebsspannung: 9,5V - 15V.
