Bedienungsanleitung für SounDigital 1200.4 EVOPS 4-Kanal-Verstärker
Schnelle Hilfe und Anleitung für den SounDigital 1200.4 EVOPS Verstärker. Erfahren Sie alles über Installation, Verkabelung, Gain-Einstellung und technische Daten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der SounDigital 1200.4 EVOPS ist ein kompakter 4-Kanal-Verstärker, der für den Einsatz in Fahrzeugen und Powersports-Anwendungen konzipiert ist. Er verfügt über eine IP64-Schutzklasse gegen Staub und Spritzwasser. Wichtige Voraussetzungen:
- Betriebsspannung: 12,6 V bis 14,4 V DC.
- Vor der Installation den Minuspol der Batterie abklemmen.
- Verwenden Sie ausschließlich OFC-Kabel (sauerstofffreies Kupfer).
- Der Verstärker sollte an einem belüfteten Ort montiert werden, idealerweise nicht auf Metallteilen, um Masseschleifen zu vermeiden.
- Sicherung/Leistungsschalter maximal 30 cm von der Batterie entfernt installieren.
Installation und Verkabelung
Die Installation sollte systematisch erfolgen:
- Verstärker sicher montieren und Zugang zu den Anschlüssen sicherstellen.
- Stromkabel (16mm² / 5 AWG) von der Batterie zum Verstärker verlegen.
- Massekabel so kurz wie möglich halten und an den Minuspol der Batterie oder das Fahrzeugchassis anschließen.
- Signalkabel (RCA) getrennt von Stromkabeln verlegen.
- Remote-Kabel (mind. 1,5 mm² / 15 AWG) anschließen.
- Lautsprecherkabel unter Beachtung der Polarität anschließen.
- Vor dem Einschalten alle Verbindungen auf Kurzschlüsse prüfen.
Einstellungen
Gain-Einstellung
Um den Gain korrekt einzustellen, benötigen Sie ein digitales AC-Voltmeter und einen 60Hz-Sinuston (0dB):
- Gain-Regler auf Minimum drehen.
- Alle Klangverarbeitungen (EQ, Bass, Treble) am Quellgerät ausschalten.
- Quellgerät auf 3/4 der Maximallautstärke einstellen.
- Crossover-Schalter auf "F" (Full Range) stellen.
- AC-Voltmeter an die Lautsprecherausgänge anschließen.
- Gain-Regler langsam erhöhen, bis die Zielspannung (siehe Tabelle im Handbuch) erreicht ist.
Crossover-Einstellungen
Der Verstärker bietet drei Modi:
- F (Full Range): Alle Frequenzen werden wiedergegeben.
- HP (High Pass): Filtert tiefe Frequenzen (einstellbar 45Hz - 850Hz).
- LP (Low Pass): Filtert hohe Frequenzen (einstellbar 45Hz - 850Hz).

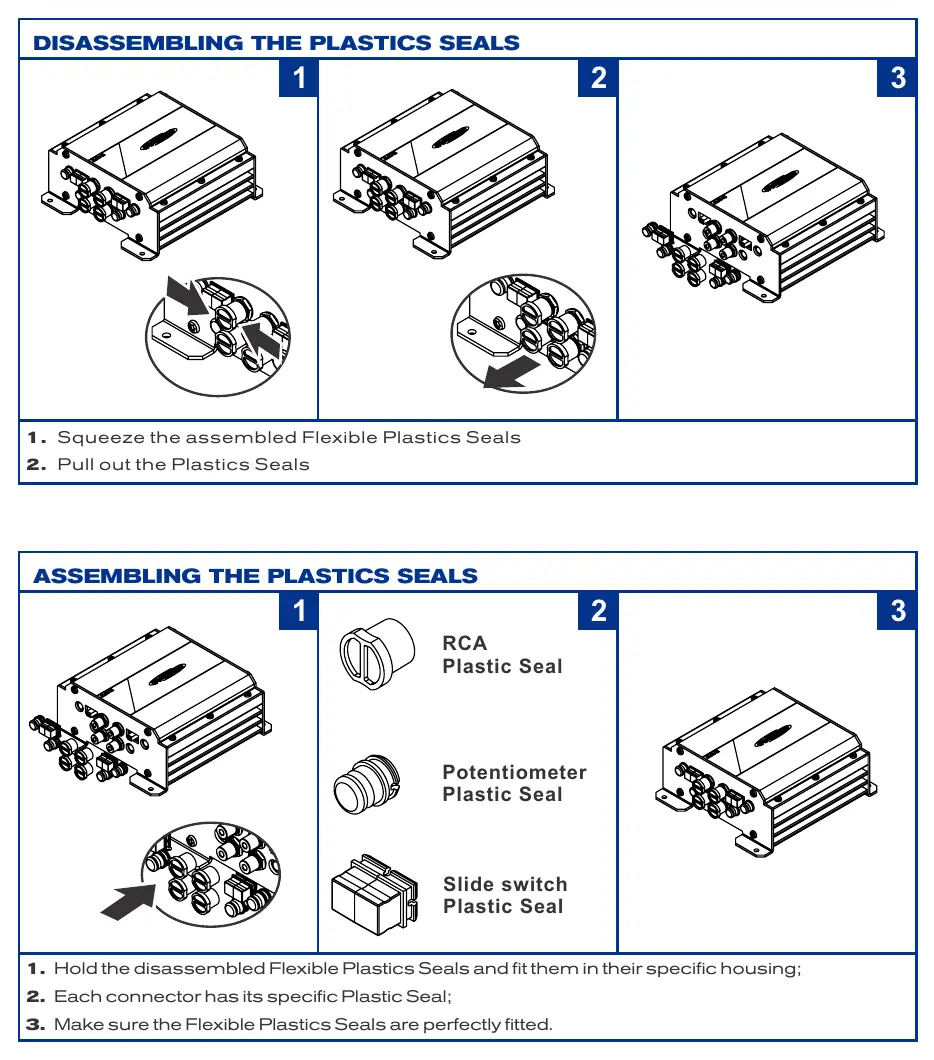

Wartung und Kunststoffdichtungen
Der Verstärker verfügt über flexible Kunststoffdichtungen an den Anschlüssen. Diese können zum Anschließen der Kabel zusammengedrückt und herausgezogen werden. Achten Sie beim Wiedereinsetzen darauf, dass jede Dichtung korrekt in ihrem spezifischen Gehäuse sitzt.
Praktische Hilfe
Typische Probleme
Störgeräusche (Masseschleifen)
Vermeiden Sie die Montage auf Metallteilen des Fahrzeugs/Schiffs.
Überhitzung
Stellen Sie sicher, dass der Verstärker an einem gut belüfteten Ort montiert ist und der Kühlkörper sauber gehalten wird.
Verstärker schaltet nicht ein
Überprüfen Sie die Spannung der Batterie (muss zwischen 12,6 V und 14,4 V liegen) und die Remote-Verbindung.
Vor der Verwendung
- Minuspol der Batterie vor der Installation abklemmen.
- Spannung der Batterie prüfen (12,6 V - 14,4 V).
- Sicherung/Leistungsschalter innerhalb von 30 cm von der Batterie installieren.
- OFC-Kabel (sauerstofffreies Kupfer) verwenden.
- Massekabel so kurz wie möglich halten.
- Alle Verbindungen auf Kurzschlüsse prüfen.
Abbildungen und Diagramme

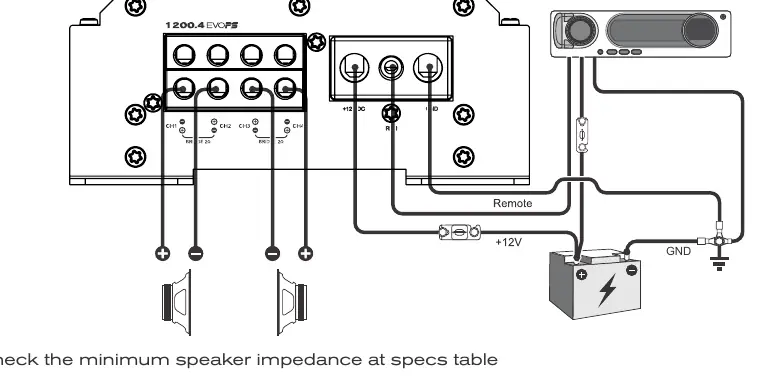

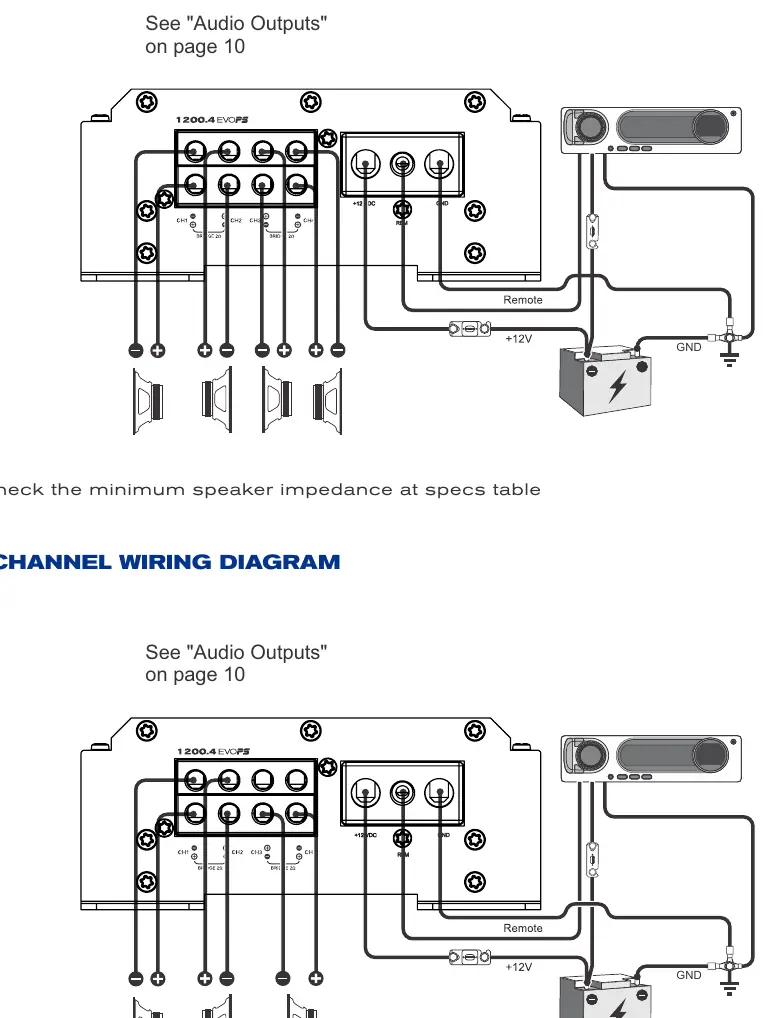

- Die Schaltpläne zeigen die korrekte Verbindung von Batterie, Headunit, Verstärker und Lautsprechern für 4-, 3- und 2-Kanal-Konfigurationen.

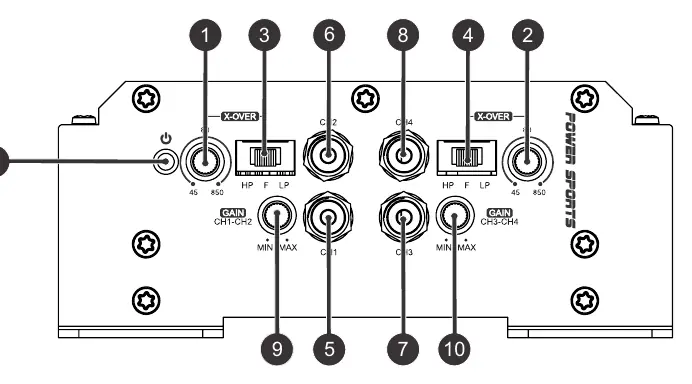

- Die Panel-Beschreibung identifiziert alle Eingänge, Ausgänge und Einstellregler (Gain, Crossover).
Modellkompatibilität
- Nur für DC-Batteriesysteme zwischen 12,6 V und 14,4 V geeignet.
- Mindestimpedanz der Lautsprecher beachten (siehe technische Daten).
