Montageanleitung für CURT Class 2 Anhängerkupplung 12198

Wichtige Informationen zur Montage

Diese Anleitung beschreibt die Installation der CURT Class 2 Anhängerkupplung (Modell 12198) für den Subaru Forester (Baujahre 2019 bis aktuell). Die Installation wird als mittelschwer eingestuft. Es wird dringend empfohlen, die Arbeit mit einer zweiten Person durchzuführen, um die Sicherheit und Montagequalität zu gewährleisten.

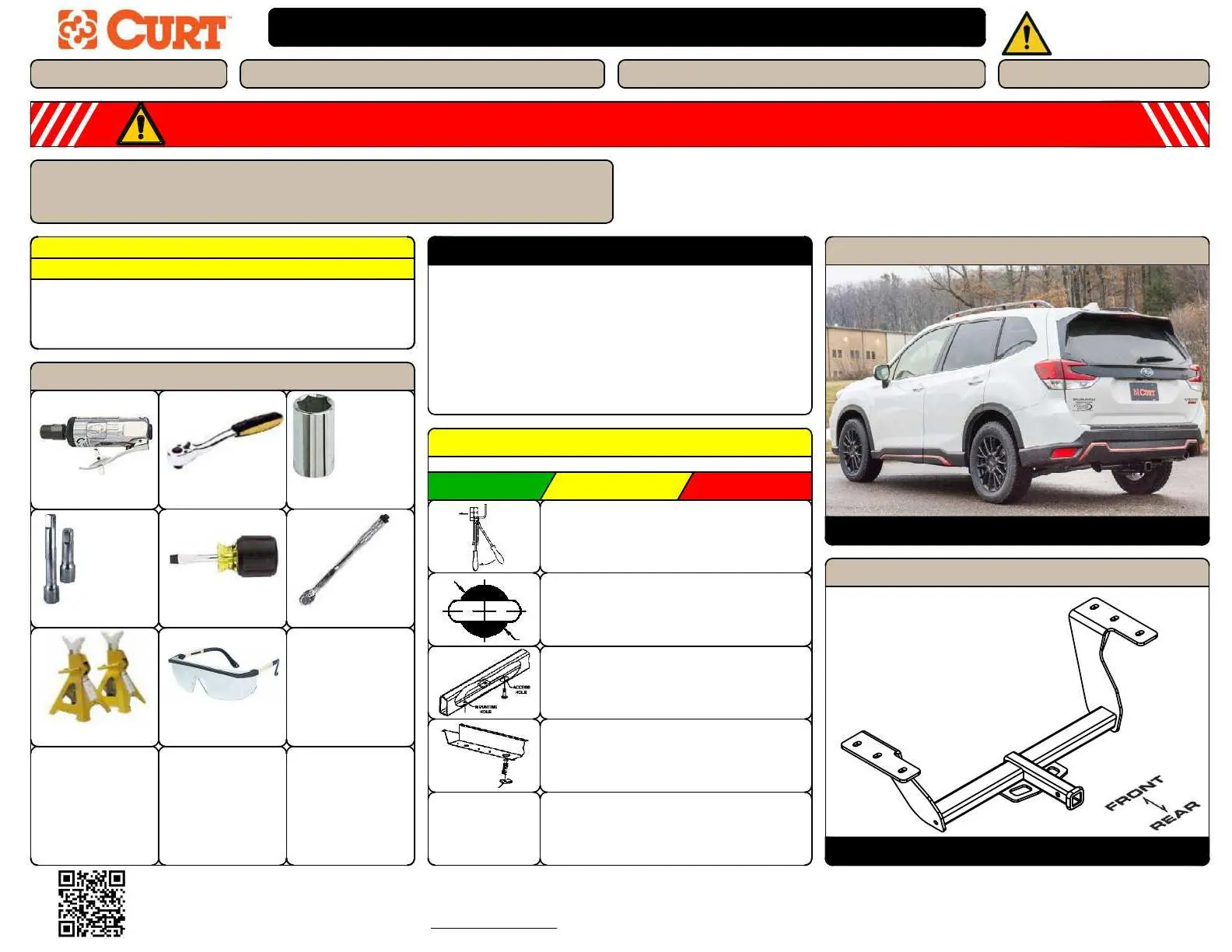

Benötigte Werkzeuge

• Schleifmaschine (Die Grinder) oder Bohrer
• Ratsche mit 10mm und 3/4 Zoll Steckschlüsseln
• 6-Zoll-Verlängerung
• Schraubendreher
• Drehmomentschlüssel
• Unterstellböcke
• Schutzbrille

Schritt-für-Schritt-Montage

1. Vorbereitung und Demontage

Entfernen Sie die Auspuffaufhängungen vom Beifahrerschalldämpfer sowie die Aufhängung in der Fahrzeugmitte. Bei Fahrzeugen mit Doppelauspuff müssen auch die Aufhängungen am Fahrerschalldämpfer entfernt werden; stützen Sie den abgesenkten Auspuff ab. Entfernen Sie anschließend die vier Hitzeschildbefestigungen (mit Kreuzschlitzschraubendreher oder 10mm Steckschlüssel) und die Unterbodenverkleidung am fahrerseitigen Rahmenlängsträger. Bewahren Sie alle Teile für die spätere Wiedermontage auf.

2. Vorbereitung der Rahmenlängsträger

Entfernen Sie drei Lochstopfen von jedem Rahmenlängsträger, um die Montagelöcher freizulegen. Geben Sie die Stopfen an den Kunden zurück. Erweitern Sie das mittlere Loch auf jedem Rahmenlängsträger auf ca. 1 1/8 Zoll, damit die Montagehardware hindurchgeführt werden kann.

3. Fishwire-Technik und Montage

Führen Sie die 1/2-Zoll-Schlossschraube und den Abstandshalter mit der Fishwire-Technik durch die vorderen und hinteren Rahmenlöcher auf beiden Seiten ein. Führen Sie anschließend die Reverse-Fishwire-Technik für das mittlere Loch auf beiden Seiten durch. Optional können 5/8-Zoll-Freigabelöcher in das Hitzeschild gebohrt werden, um dieses ohne die hinterste Rahmenbefestigung wieder zu installieren.

4. Endmontage

Heben Sie die Anhängerkupplung in Position und sichern Sie diese am Rahmen mit der mitgelieferten 1/2-Zoll-Hardware. Ziehen Sie alle 1/2-Zoll-Schrauben mit einem Drehmoment von 110 ft-lbs (ca. 149 Nm) fest. Montieren Sie die Unterbodenverkleidung und den Auspuff wieder in umgekehrter Reihenfolge der Demontage.

Sicherheit und Wartung

Überprüfen Sie regelmäßig alle Befestigungselemente auf festen Sitz und stellen Sie sicher, dass alle strukturellen Komponenten in einwandfreiem Zustand sind. Überschreiten Sie niemals die vom Fahrzeughersteller empfohlene Anhängelast.
