Bedienungsanleitung für StarTech.com 116N-USBC-DOCK USB-C Triple Monitor Dockingstation

Schnellstartanleitung für die StarTech.com USB-C Triple Monitor Dockingstation. Erfahren Sie, wie Sie das Gerät anschließen, Monitore konfigurieren, Peripheriegeräte verbinden und Fehler bei der Stromversorgung beheben.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Diese Schnellstartanleitung bietet eine Übersicht über die Anschlüsse und die Inbetriebnahme der StarTech.com USB-C Triple Monitor Dockingstation. Das Gerät unterstützt Power Delivery (bis zu 100W) und erfordert einen Host-Computer mit einem USB-C-Anschluss, der den DP Alt Mode unterstützt. Bitte beachten Sie, dass die Video-Leistung auf dem dritten Video-Ausgang vom Video-Controller Ihres Computers abhängt.

Produktbeschreibung und Anschlüsse

Die Dockingstation verfügt über verschiedene Anschlüsse auf verschiedenen Seiten:

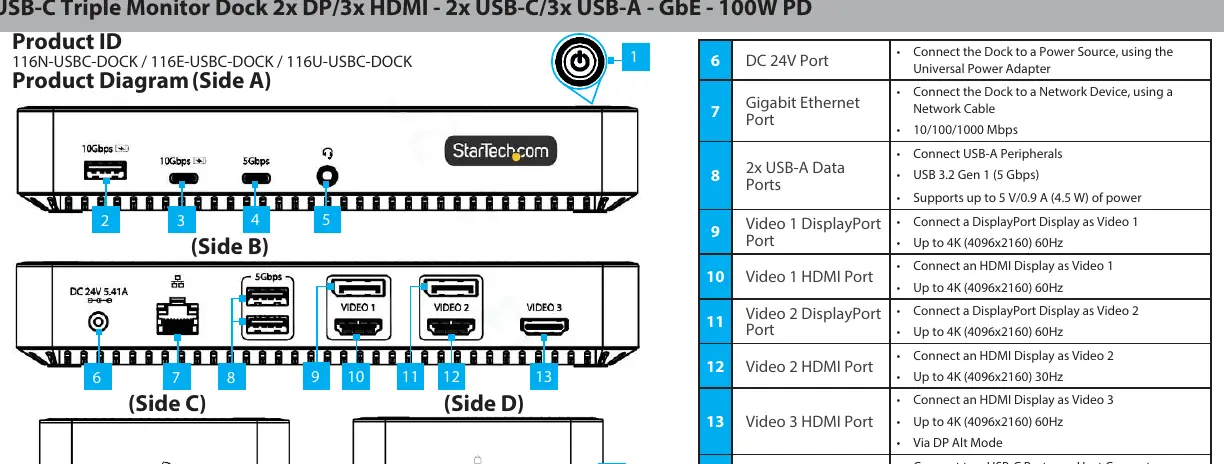

Diagramm der Anschlüsse und Komponenten der Dockingstation
Diagramm der Anschlüsse und Komponenten der Dockingstation
  • Frontseite: Power-Taste, USB-A (10 Gbit/s) mit Ladefunktion, USB-C (10 Gbit/s) mit Ladefunktion, USB-C (5 Gbit/s) und 3,5mm Audio-Anschluss.
  • Rückseite/Seiten: DC 24V Stromanschluss, Gigabit Ethernet-Port, zwei USB-A (5 Gbit/s) Ports, zwei DisplayPort-Anschlüsse, drei HDMI-Anschlüsse und ein USB-C Host-Anschluss.
  • Sicherheit: Ein K-Slot (Lock Slot) ist vorhanden, um die Dockingstation gegen Diebstahl zu sichern.

Installation und Inbetriebnahme

  1. Schließen Sie das Netzteil an eine Steckdose und den DC 24V-Anschluss der Dockingstation an.
  2. Verbinden Sie Ihre USB-Peripheriegeräte mit den entsprechenden USB-A oder USB-C Ports an der Dockingstation.
  3. Verbinden Sie ein Netzwerkkabel (CAT 5e oder besser) mit dem Gigabit Ethernet-Port für eine kabelgebundene LAN-Verbindung.
  4. Verbinden Sie Ihre Monitore mit den DisplayPort- oder HDMI-Video-Ports.
  5. Verbinden Sie das USB-C-Host-Kabel mit dem USB-C Host-Port der Dockingstation und dem USB-C-Anschluss Ihres Laptops.
  6. Bei Windows-Computern mit Internetzugang werden die Treiber in der Regel automatisch installiert. Bei anderen Betriebssystemen oder fehlender automatischer Installation laden Sie das Treiberpaket von der StarTech.com-Support-Website herunter.

Anschluss von Monitoren

Beachten Sie beim Anschluss von Displays folgende Einschränkungen:

  • Pro Video-Ausgangsoption (Video 1 und Video 2) kann jeweils nur ein einzelnes Display angeschlossen werden (entweder DisplayPort oder HDMI).
  • Video 3 unterstützt ausschließlich HDMI.

Überstromschutz (OCP)

Die Dockingstation verfügt über einen Überstromschutz. Wenn ein angeschlossenes USB-Gerät mehr als 1,8 A Strom zieht, kann dies dazu führen, dass das Gerät die Verbindung zum Computer verliert oder ständig neu erkannt wird. In diesem Fall sollte das Gerät getrennt werden.

Offizielle Quellen aus der Anleitung

Offizielle Quelle StarTech.com

Praktische Hilfe

Typische Probleme

Das angeschlossene USB-Gerät wird ständig getrennt oder neu erkannt.

Dies kann durch den Überstromschutz verursacht werden, wenn das Gerät mehr als 1,8 A Strom zieht. Trennen Sie das Gerät.

Kein Bild auf dem Monitor.

Stellen Sie sicher, dass der USB-C-Anschluss Ihres Host-Computers den DP Alt Mode unterstützt.

Vor der Verwendung

  • Stellen Sie sicher, dass der Host-Computer einen USB-C-Anschluss mit DP Alt Mode Unterstützung besitzt.
  • Schließen Sie das Netzteil an eine Steckdose und den DC 24V-Anschluss der Dockingstation an.
  • Verbinden Sie das USB-C-Host-Kabel mit der Dockingstation und dem Laptop.
  • Prüfen Sie, ob die Monitore korrekt mit den Video-Ports verbunden sind (nur ein Display pro Video-Ausgangsoption).

Technische Daten in der Praxis

USB 3.2 Gen 2
Bietet Datenübertragungsraten von bis zu 10 Gbit/s.
Gigabit Ethernet
Unterstützt Netzwerkgeschwindigkeiten von 10/100/1000 Mbit/s.

Abbildungen und Diagramme

  • Seite A zeigt die Frontanschlüsse: Power-Taste, USB-A/C-Ports und Audio-Anschluss.
  • Seite B/C/D zeigt die Rück- und Seitenanschlüsse: Stromversorgung, Ethernet, Video-Ausgänge und den Host-Anschluss.

Modellkompatibilität

  • Nicht alle USB-C-Anschlüsse unterstützen die volle Funktionalität (DP Alt Mode und Power Delivery).
  • Die Video-Leistung auf Video 3 hängt vom Video-Controller des Host-Computers ab.
