Bedienungsanleitung für Soundstream VRCPAA-7DR AV-Center
Schnelle Hilfe und Bedienungsanleitung für das Soundstream VRCPAA-7DR 2-DIN AV-Center. Erfahren Sie mehr über Installation, Verkabelung, Apple CarPlay, Android Auto und Systemeinstellungen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Soundstream VRCPAA-7DR ist ein 2-DIN AV-Center mit 7-Zoll-Touchscreen, das Apple CarPlay, Android Auto, Bluetooth, Radio, DVD/CD-Wiedergabe sowie USB- und SD-Karten-Unterstützung bietet. S. 1, 3
Wichtigste Schritte
- Installation und Verkabelung S. 4, 6
- Bluetooth-Kopplung S. 16, 17
- Apple CarPlay/Android Auto Nutzung S. 12, 13
Erste Inbetriebnahme
- Nach der Installation das Gerät einschalten und die Grundeinstellungen (Sprache, Datum/Uhrzeit) im Einstellungsmenü vornehmen. S. 9, 10
Probleme und Lösungen
Videowiedergabe während der Fahrt nicht möglich
Das Parkkabel muss mit dem Bremssignal verbunden sein.
S. 4, 15Wartung und Reset
- Drücken Sie die Reset-Taste am Frontpanel, um das Gerät auf Werkseinstellungen zurückzusetzen. S. 7, 10
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannungsversorgung | DC 10-16V | Betriebsspannung | S. 19 |
| Max. Ausgangsleistung | 4x75W | Maximale Leistung pro Kanal | S. 19 |
Wo es im PDF steht
- Inhaltsverzeichnis S. 2
- Installation und Verkabelung S. 4, 5, 6
- Einstellungen S. 9, 10, 11, 12
- Technische Daten S. 19
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument ist die Bedienungsanleitung für das Soundstream VRCPAA-7DR AV-Center. Es enthält Anweisungen zur Installation, Verkabelung, Bedienung und Konfiguration des Geräts. Das Gerät bietet Funktionen wie Apple CarPlay, Android Auto, Bluetooth, Radio, DVD/CD-Wiedergabe sowie USB- und SD-Karten-Unterstützung.
Installation und Verkabelung
Die Installation erfordert das Anschließen des Kabelbaums und der Antenne. Stellen Sie sicher, dass die Zündung ausgeschaltet ist und das negative Batteriekabel abgeklemmt wurde, bevor Sie beginnen.
- Parkkabel: Muss mit dem Bremssignal verbunden werden, um die Videowiedergabe während der Fahrt zu verhindern.
- Rückfahrkamera: Das Rückfahrsignal muss mit dem Rückfahrlicht verbunden werden, damit das Gerät beim Einlegen des Rückwärtsgangs automatisch auf die Kamera umschaltet.
- Lautsprecher: Verbinden Sie die Lautsprecher gemäß dem Schaltplan, um Schäden am Gerät oder an den Lautsprechern zu vermeiden.

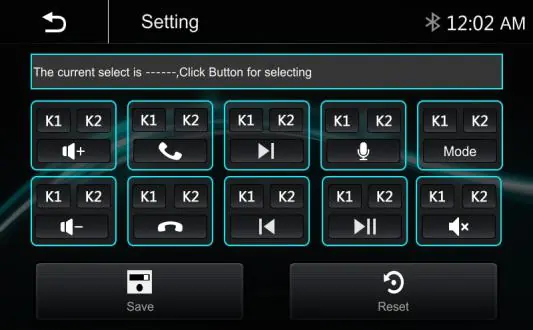

- Lenkradsteuerung (SWC): Das Gerät unterstützt die Konfiguration der Lenkradtasten über das Einstellungsmenü.
Bedienung des Geräts

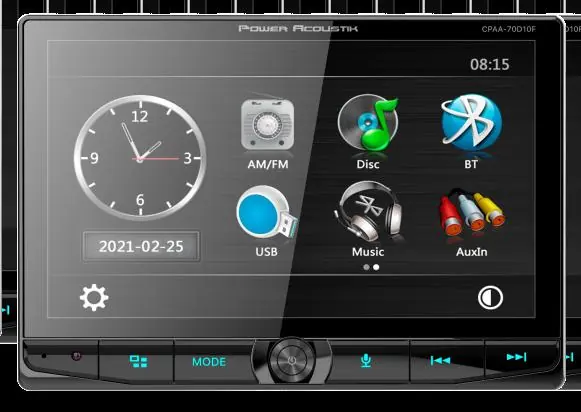

Das Gerät verfügt über einen 7-Zoll-Touchscreen. Die Steuerung erfolgt über das Hauptmenü, das Zugriff auf Apple CarPlay, Android Auto, Radio, Disc, Bluetooth, USB und SD-Karten bietet. Eine versteckte Soft-Button-Leiste am unteren Rand ermöglicht schnellen Zugriff auf Einstellungen, AUX-Eingang, Bluetooth-Kopplung und Frontkamera.

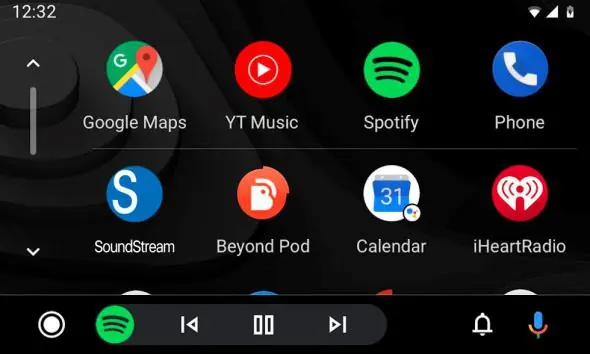

Apple CarPlay und Android Auto
Verbinden Sie Ihr iPhone oder Android-Smartphone über ein USB-Kabel mit dem Gerät. Apple CarPlay oder Android Auto wird automatisch gestartet. In diesen Modi können Sie Sprachbefehle (Siri/Google Assistant) nutzen, um Funktionen wie Navigation, Musik und Telefonie zu steuern.
Einstellungen
Über das Einstellungsmenü können Sie System-, Display-, Audio- und Bluetooth-Einstellungen anpassen. Hier können Sie auch die Lenkradsteuerung (SWC) konfigurieren, das Gerät auf Werkseinstellungen zurücksetzen und die Firmware-Version überprüfen.
Technische Daten
Das Gerät arbeitet mit einer Spannung von DC 10-16V und bietet eine maximale Ausgangsleistung von 4x75W pro Kanal. Der Bildschirm hat eine Auflösung von 1024x600 Pixeln.
Praktische Hilfe
Typische Probleme
Videowiedergabe funktioniert nicht
Stellen Sie sicher, dass das Parkkabel korrekt mit dem Bremssignal verbunden ist. Aus Sicherheitsgründen ist die Videowiedergabe nur im Parkmodus möglich.
Bluetooth-Verbindung schlägt fehl
Überprüfen Sie, ob Bluetooth am Gerät und am Telefon aktiviert ist. Löschen Sie ggf. alte Einträge in der Geräteliste und starten Sie den Pairing-Vorgang neu.
Kein Ton oder verzerrter Ton
Überprüfen Sie die Lautsprecherverkabelung auf Kurzschlüsse oder falsche Polung gemäß dem Schaltplan.
Vor der Verwendung
- Zündung ausschalten
- Batterie abklemmen
- Kabelbaum und Antenne prüfen
- Parkkabel korrekt anschließen
- Rückfahrkamera-Signal prüfen
Technische Daten in der Praxis
- Spannungsversorgung
- DC 10-16V
- Max. Ausgangsleistung
- 4x75W pro Kanal
- Bildschirmauflösung
- 1024x600 Pixel
- Betriebstemperatur
- -20 bis +60 Grad Celsius
Abbildungen und Diagramme
- ISO A/B Anschlüsse: Detaillierte Belegung der Strom- und Lautsprecherkabel.
- Parkkabel-Anschluss: Verbindung mit dem Bremssignal für die Videofreigabe.
- Rückfahrkamera-Anschluss: Verbindung mit dem Rückfahrlicht.
Modellkompatibilität
- Apple CarPlay: iPhone 5 oder neuer, iOS 7.1 oder höher.
- Android Auto: Android 5.0 oder höher.
- SXM: Nur für Modelle mit SiriusXM-Funktion.
