Das BYD DiLink 100F ist ein Smart-Cockpit-System für Fahrzeuge. Es basiert auf dem Betriebssystem Android 14 und wird von einem Qualcomm QCA6696 Chipsatz angetrieben. Das Gerät ist für eine Nennspannung von 12V ausgelegt (Eingangsspannungsbereich 9V-16V). Bitte beachten Sie, dass bestimmte Schnittstellen wie das Karaoke-System (M22) oder spezifische Kamera-Anschlüsse (M24, M25) je nach Region oder Fahrzeugkonfiguration möglicherweise nicht anwendbar sind.
Funktionsumfang
Das System bietet eine Vielzahl von Funktionen, darunter:
- Bildzentrum: Kamera, Fotoalbum, Fahrrekorder, Panoramabild.
- Multimedia-Center: Musik-Player, Video-Player, Karaoke.
- Systemsteuerung: Klimaanlagensteuerung, Sprachsteuerung, Reifendrucküberwachung.
- Konnektivität: Bluetooth 5.0, WLAN (2.4G/5G), 4G-Mobilfunk, GNSS (GPS, GLONASS, GALILEO).
Anschlussbelegung
Das Gerät verfügt über verschiedene Schnittstellen (M1 bis M32). Hier sind die wichtigsten Anschlüsse:
- M1: Hauptanschluss/Stromversorgung. Rot ist mit dem Pluspol verbunden, Schwarz mit dem Minuspol.
- M2: LCD-Anschluss und Pad-Stromversorgung.
- M3: USB-Baugruppe.
- M5: Mikrofon (vorderer Fahrgastraum).
- M8: Panoramakamera.
- M11/M12: Antennenanschlüsse (Shark Fin).
- M13/M14/M15: Antennen für BT/Wi-Fi und 4G.
- M17: Leistungsverstärker.
- M18: DMS-Kamera.
- M20: Instrumententafel-Schnittstelle.
- M21: Mikrofon (hinterer Fahrgastraum).
- M31: SIM-Karten-Baugruppe.
Installation
Die Abmessungen des Geräts betragen 160 x 184 x 60 mm. Achten Sie bei der Installation auf ausreichenden Platz für die Wärmeableitung und die korrekte Verlegung der Kabelbäume. Die RF-Teile (M1, M11, M12, M13, M14, M15, M32) müssen gemäß den Anforderungen für den Betrieb verbunden werden.

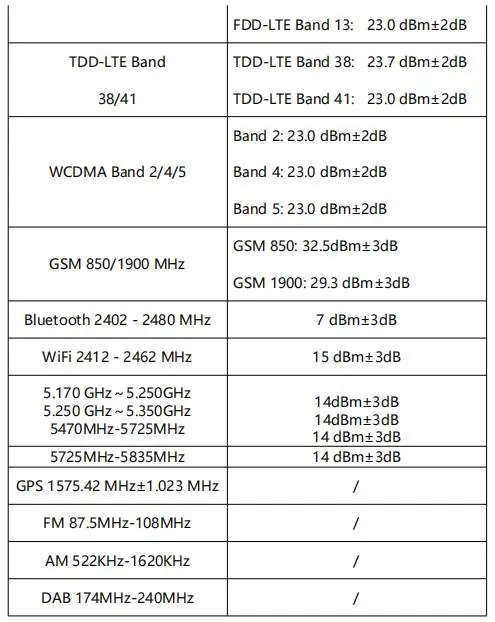

Technische Daten und Betriebsbereiche
Das Gerät ist für den Betrieb unter folgenden Bedingungen ausgelegt:
- Betriebsspannung: Nominal 12V (Bereich 9V bis 16V).
- Temperaturbereich: Betriebstemperatur für Komponenten mit Überlastschutz liegt zwischen -30°C und +70°C. Lagertemperatur zwischen -40°C und +85°C.
Praktische Hilfe
Typische Probleme
Diese Schnittstelle ist für das Karaoke-System reserviert und ist derzeit im Ausland nicht anwendbar.
Diese Kamera-Schnittstellen sind im Allgemeinen nicht anwendbar.
Die als 'Text USB' gekennzeichnete Schnittstelle dient nur zu Testzwecken und ist nicht für das tatsächliche Fahrzeug bestimmt.
Vor der Verwendung
- Überprüfen Sie, ob die Eingangsspannung im Bereich von 9V bis 16V liegt.
- Stellen Sie sicher, dass der Kabelbaum für die Stromversorgung (M1) korrekt mit Plus (rot) und Minus (schwarz) verbunden ist.
- Vergewissern Sie sich, dass alle benötigten Antennenanschlüsse (M11-M15) fest sitzen.
- Prüfen Sie, ob der Einbauraum die Maße 160x184x60mm einhält.
Technische Daten in der Praxis
- Betriebssystem
- Android 14.
- Nominale Spannung
- 12V (erforderlich für den Betrieb).
Abbildungen und Diagramme

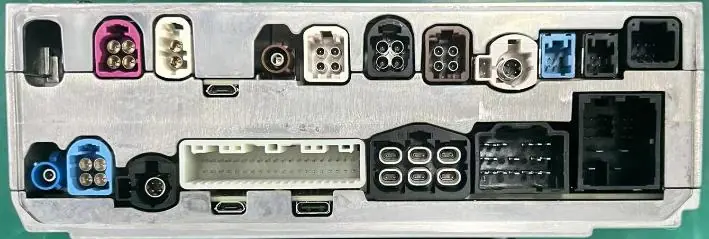

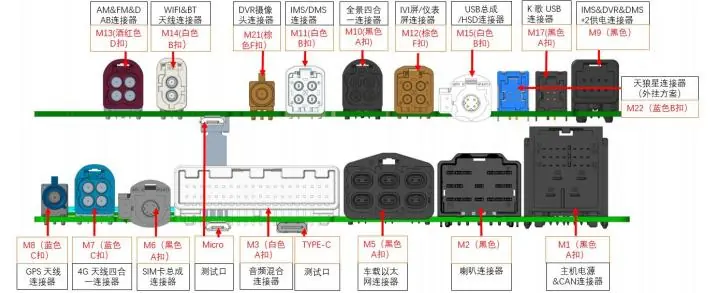

- Die Anschlussübersicht zeigt die Positionen der M-Schnittstellen auf der Rückseite des Geräts.
- Die Farbcodierung der Stecker hilft bei der Identifizierung der korrekten Kabelbäume.
Modellkompatibilität
- Das Gerät ist als On-Board-Terminal für Exportfahrzeuge konzipiert.
- 5.2G WLAN-Frequenzen sind für den Innenbereich (Indoors) beschränkt.
