Installationsanleitung für 14.9-Zoll Multimedia-Bildschirm Audi Q5L
Detaillierte Installationsanleitung für den 14.9-Zoll Multimedia-Bildschirm im Audi Q5L. Diese Anleitung führt Sie Schritt für Schritt durch den Ausbau der Originalteile, die Verkabelung und die Montage des neuen Bildschirms.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Diese Anleitung beschreibt den Einbau des 14.9-Zoll Multimedia-Bildschirms in den Audi Q5L. Der Prozess erfordert das vorsichtige Entfernen von Verkleidungsteilen, Schrauben und Steckverbindungen. Stellen Sie sicher, dass Sie über geeignetes Werkzeug wie ein Hebelwerkzeug (Pry Bar), einen Steckschlüsselsatz und einen Schraubendreher verfügen. Testen Sie alle Funktionen des neuen Geräts, bevor Sie die Verkleidungen endgültig wieder anbringen.
Ausbau der Seitenverkleidungen und des Speichers
Verwenden Sie ein Hebelwerkzeug, um die rechte Seitenverkleidung vorsichtig zu lösen. Entfernen Sie die silberne Zierleiste. Lösen Sie die markierten Schrauben mit einem Steckschlüssel. Entfernen Sie das Staufach, indem Sie die Befestigungsschrauben lösen und die elektrischen Steckverbindungen trennen.
Ausbau der Mittelkonsole und Schalthebel
Hebeln Sie die Abdeckung des Schalthebels und die umliegenden Zierleisten vorsichtig ab. Entfernen Sie die Schrauben der Mittelkonsole und des Klimabedienteils. Trennen Sie alle elektrischen Steckverbindungen, um die Paneele vollständig zu entfernen.

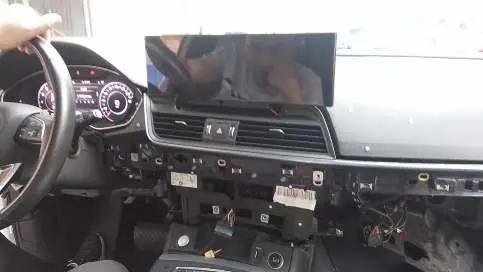

Ausbau des Original-Displays
Entfernen Sie die Zierleisten der Lüftungsschlitze. Lösen Sie die Befestigungsschrauben des Original-Displays. Nehmen Sie das Display ab und trennen Sie die Kabelverbindungen. Entfernen Sie den originalen Halterahmen.
Einbau des neuen Multimedia-Bildschirms
Befestigen Sie das neue Gerät am originalen Halterahmen. Schließen Sie die mitgelieferten Spezialkabel an. Führen Sie einen Funktionstest durch, bevor Sie die Verkleidungen in umgekehrter Reihenfolge wieder montieren. Bringen Sie abschließend die mitgelieferte Zierleiste am neuen Gerät an.
Herstellerinformationen
Audi AG
Praktische Hilfe
Typische Probleme
Verkleidungsteile lassen sich schwer lösen
Verwenden Sie ausschließlich Kunststoff-Hebelwerkzeuge, um Kratzer zu vermeiden, und hebeln Sie gleichmäßig an den Clips.
Stecker lassen sich nicht lösen
Drücken Sie die Entriegelungslasche am Stecker fest, bevor Sie ziehen. Wenden Sie keine rohe Gewalt an.
Gerät startet nach Einbau nicht
Überprüfen Sie alle Kabelverbindungen auf festen Sitz und stellen Sie sicher, dass alle Stecker korrekt eingerastet sind.
Vor der Verwendung
- Kunststoff-Hebelwerkzeug (Pry Bar)
- Steckschlüsselsatz
- Schraubendreher
- Testen Sie die Kabelverbindungen vor der finalen Montage
- Stellen Sie sicher, dass die Zündung ausgeschaltet ist
Technische Daten in der Praxis
- Bildschirmgröße
- 14.9 Zoll Diagonale, passend für Audi Q5L Armaturenbrett.
Abbildungen und Diagramme
- Die Bilder zeigen die genauen Positionen der Schrauben und Clips.
- Achten Sie auf die rot markierten Schrauben in den Abbildungen.
Modellkompatibilität
- Speziell für Audi Q5L entwickelt.
- Verwenden Sie nur die mitgelieferten Spezialkabel.
