Bedienungsanleitung für Soundstream REIGN 1-Kanal-Verstärker SR1-1500 / SR1-3000
Schnellstartanleitung und technisches Handbuch für den Soundstream REIGN 1-Kanal-Verstärker. Erfahren Sie alles über Anschlüsse, Einstellungen, Fehlerbehebung und technische Spezifikationen für die Modelle SR1-1500 und SR1-3000.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung enthält Installations-, Anschluss- und Fehlerbehebungshinweise für den Soundstream REIGN 1-Kanal-Verstärker (SR1-1500 / SR1-3000). S. 1
Wichtigste Schritte
- Stromanschluss: Verbinden Sie B+/+12V mit der Batterie, GND mit Masse und REM mit dem Remote-Ausgang des Radios. S. 6
- Eingangsanschluss: Verbinden Sie die Vorverstärkerausgänge des Quellgeräts mit den RCA-Eingängen. S. 6, 7
- Lautsprecheranschluss: Verbinden Sie die Subwoofer-Lautsprecher mit den Lautsprecherklemmen. S. 7, 8, 9
Probleme und Lösungen
Kein Ton
Prüfen Sie die Remote-Spannung, die Sicherung, die Strom-/Massekabel, Lautsprecherkabel auf Kurzschluss und die Lautsprecherverbindungen.
S. 9
Verzerrter Ton
Überprüfen Sie die Gain-Einstellung und die Lautsprechermembranen auf Beschädigungen.
S. 9Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Ausgangsleistung (SR1-1500) | 500W (2Ω RMS) / 300W (4Ω RMS) | RMS-Leistung bei verschiedenen Impedanzen | S. 10 |
| Ausgangsleistung (SR1-3000) | 1000W (2Ω RMS) / 600W (4Ω RMS) | RMS-Leistung bei verschiedenen Impedanzen | S. 10 |
| Klirrfaktor (THD) | <0.1% | Verzerrungsgrad | S. 10 |
| Frequenzgang | 10Hz ~ 300Hz ±1dB | Übertragungsbereich | S. 10 |
| Signal-Rausch-Verhältnis | ≥85dB | Verhältnis von Nutzsignal zu Rauschen | S. 10 |
| Eingangsempfindlichkeit | 200mV ~ 8V | Spannungsbereich der Eingangssignale | S. 10 |
| Lautsprecherimpedanz | 2 ~ 8 Ω | Zulässiger Impedanzbereich | S. 10 |
| Sicherung | SR1-1500: 25Ax2; SR1-3000: 40Ax2 | Erforderliche Sicherungsstärke | S. 10 |
Wo es im PDF steht
- Titelseite S. 1
- Panel-Definitionen S. 3
- Funktionen S. 4, 5
- Anschlussanleitungen S. 6, 7, 8, 9
- Fehlerbehebung S. 9
- Technische Daten S. 10
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installations- und Betriebsanweisungen für die Soundstream REIGN 1-Kanal-Verstärker der Modelle SR1-1500 und SR1-3000. Es ist wichtig, vor der Installation die Batterie abzuklemmen und sicherzustellen, dass alle Kabelverbindungen sauber und sicher sind, um Schäden am Gerät oder am Fahrzeug zu vermeiden.
Bedienfeld und Funktionen
Das Bedienfeld ermöglicht die Feinabstimmung des Audiosignals:
- Gain: Regelt die Ausgangsleistung des Verstärkers.
- Phase Shift: Ermöglicht die Anpassung der Phase des Audiosignals (0° bis 180°).
- Sub Sonic: Filtert extrem tiefe Frequenzen (10Hz-50Hz), um Lautsprecher vor Schäden zu schützen.
- L.P.F (Tiefpassfilter): Legt die Übergangsfrequenz zwischen 32Hz und 300Hz fest.
- Bass Boost: Ermöglicht eine zusätzliche Bassanhebung um bis zu +12dB.
- Remote: Anschluss für die externe Bass-Fernbedienung.
Installation und Anschlüsse
Die Installation erfordert sorgfältige Verkabelung:
- Stromanschlüsse: Verbinden Sie den +12V-Pol direkt mit der Batterie, GND mit dem Fahrzeugchassis und REM mit dem Remote-Ausgang des Radios.
- Lautsprecheranschlüsse: Die vergoldeten Anschlüsse unterstützen eine Impedanzlast von 2-8 Ohm. Achten Sie darauf, die Kabelenden korrekt abisolieren.
- Eingangsanschlüsse: Nutzen Sie die RCA-Buchsen für Low-Level-Signale von der Quelle.
Hinweis: Der Mono-Modus ist für 2-8 Ohm Lasten ausgelegt. Wenn Sie zwei Subwoofer anschließen, darf die Gesamtimpedanz nicht 1 Ohm unterschreiten.
Fehlerbehebung
Bei Problemen mit dem Gerät prüfen Sie bitte folgende Punkte:
- Kein Ton: Überprüfen Sie die Remote-Verbindung, die Sicherung, die Stromkabel und die Lautsprecherverbindungen.
- Verzerrter Ton: Überprüfen Sie die Gain-Einstellung und untersuchen Sie die Lautsprecher auf Anzeichen von Beschädigungen (z. B. verbrannter Geruch, steife Membran).
Technische Daten
Die Modelle unterscheiden sich primär in ihrer Ausgangsleistung:
- SR1-1500: 1x500W (2 Ohm RMS) / 1x300W (4 Ohm RMS)
- SR1-3000: 1x1000W (2 Ohm RMS) / 1x600W (4 Ohm RMS)
- Frequenzgang: 10Hz - 300Hz (+/- 1dB)
- Signal-Rausch-Verhältnis: >=85dB
- Eingangsempfindlichkeit: 200mV - 8V
- Sicherung: SR1-1500 (25Ax2), SR1-3000 (40Ax2)
Praktische Hilfe
Typische Probleme
Kein Ton
Überprüfen Sie die Remote-Verbindung, die Sicherung, die Stromkabel und die Lautsprecherverbindungen.
Verzerrter Ton
Überprüfen Sie die Gain-Einstellung und untersuchen Sie die Lautsprecher auf Anzeichen von Beschädigungen.
Vor der Verwendung
- Trennen Sie den Pluspol der Batterie vor dem Anschließen.
- Verwenden Sie geeignete Sicherungen an der Batterie und am Verstärker.
- Stellen Sie sicher, dass alle Kabel sauber und sicher verlegt sind.
- Überprüfen Sie die Impedanzlast (2-8 Ohm).
- Verwenden Sie hochwertige RCA-Kabel, um Störgeräusche zu vermeiden.
Abbildungen und Diagramme

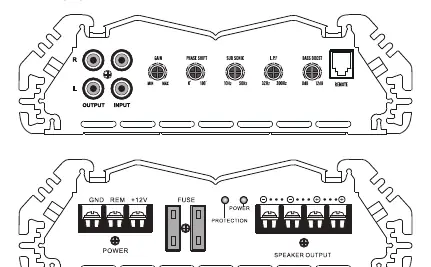

- Panel-Definitionen zeigen die Anordnung der Eingänge, Ausgänge und Regler.

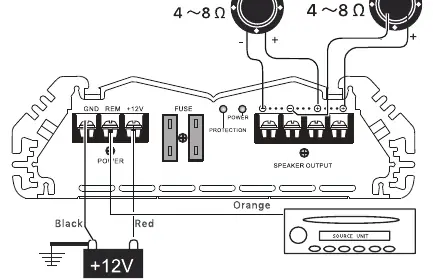

- Anschlussdiagramme zeigen die Verkabelung für ein oder zwei Subwoofer-Systeme.
Modellkompatibilität
- Unterstützt 2-8 Ohm Last.
- Nicht für 1 Ohm Last bei zwei Subwoofern geeignet.
