Kurzanleitung für Hertz Dieci Power Verstärker
Schnellstartanleitung für Hertz Dieci Power Verstärker (DP 1.500, DP 2.200, DP 4.300, DP 4.400). Erfahren Sie alles über Installation, Verkabelung, Sicherheit und Anschlüsse.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Hertz Dieci Power Verstärker erfordern eine 12-V-Stromversorgung mit negativer Masse. Die Installation sollte an einem gut belüfteten Ort erfolgen, fern von Feuchtigkeit und Hitze. Verwenden Sie entweder PRE-IN oder HI-IN Eingänge und sichern Sie das Stromkabel in Batterienähe ab. S. 3, 5, 7, 8
Wichtigste Schritte
- Installation der Stromversorgung S. 5
- Anschluss der Lautsprecher S. 7, 8, 9, 10
Probleme und Lösungen
Verstärker geht in Schutzmodus
Überprüfen Sie die Belüftung des Kühlkörpers.
S. 3Wartung und Reset
- Reinigen Sie den Verstärker regelmäßig mit einem weichen, leicht angefeuchteten Tuch. Verwenden Sie keine aggressiven Lösungsmittel oder Druckluft. S. 3
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Abmessungen (DP 1.500) | 190 x 152 x 50 mm | Gehäuseabmessungen | S. 4 |
| Abmessungen (DP 2.200) | 240 x 202 x 50 mm | Gehäuseabmessungen | S. 4 |
| Abmessungen (DP 4.300) | 290 x 252 x 50 mm | Gehäuseabmessungen | S. 4 |
| Abmessungen (DP 4.400) | 335 x 297 x 50 mm | Gehäuseabmessungen | S. 4 |
Wo es im PDF steht

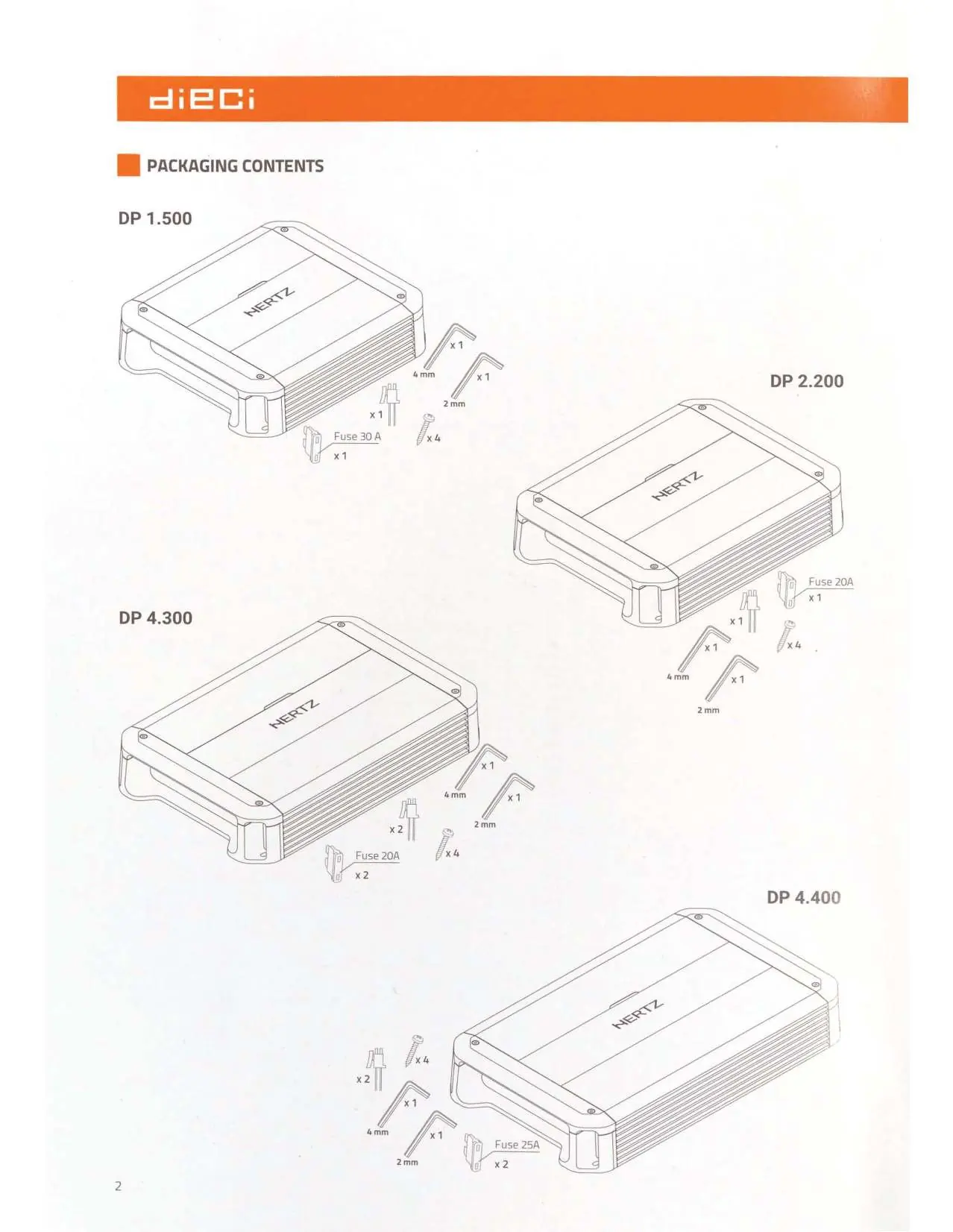

- Lieferumfang S. 2
- Sicherheitshinweise S. 3
- Abmessungen S. 4
- Stromversorgung S. 5
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Kurzanleitung bietet grundlegende Informationen zur Installation und Inbetriebnahme der Hertz Dieci Power Verstärker (DP 1.500, DP 2.200, DP 4.300, DP 4.400). Vor der Installation ist es wichtig, die Sicherheitshinweise zu lesen, um Schäden am Gerät oder am Fahrzeug zu vermeiden.
Sicherheitshinweise
- Stellen Sie sicher, dass das Fahrzeug über ein 12-V-Gleichstromsystem mit negativer Masse verfügt.
- Überprüfen Sie den Zustand von Lichtmaschine und Batterie, um den erhöhten Stromverbrauch zu bewältigen.
- Installieren Sie den Verstärker nicht im Motorraum oder an Orten, die Wasser, Feuchtigkeit, Staub oder Schmutz ausgesetzt sind.
- Sorgen Sie für eine gute Belüftung am Installationsort. Der Verstärker benötigt mindestens 5 cm Abstand zu Wänden. Das Abdecken des Kühlkörpers führt zum Schutzmodus.
- Verwenden Sie beim Bohren oder Schneiden der Karosserie äußerste Vorsicht, um keine Kabel oder strukturelle Elemente zu beschädigen.
- Verwenden Sie hochwertige Kabel und Zubehörteile.

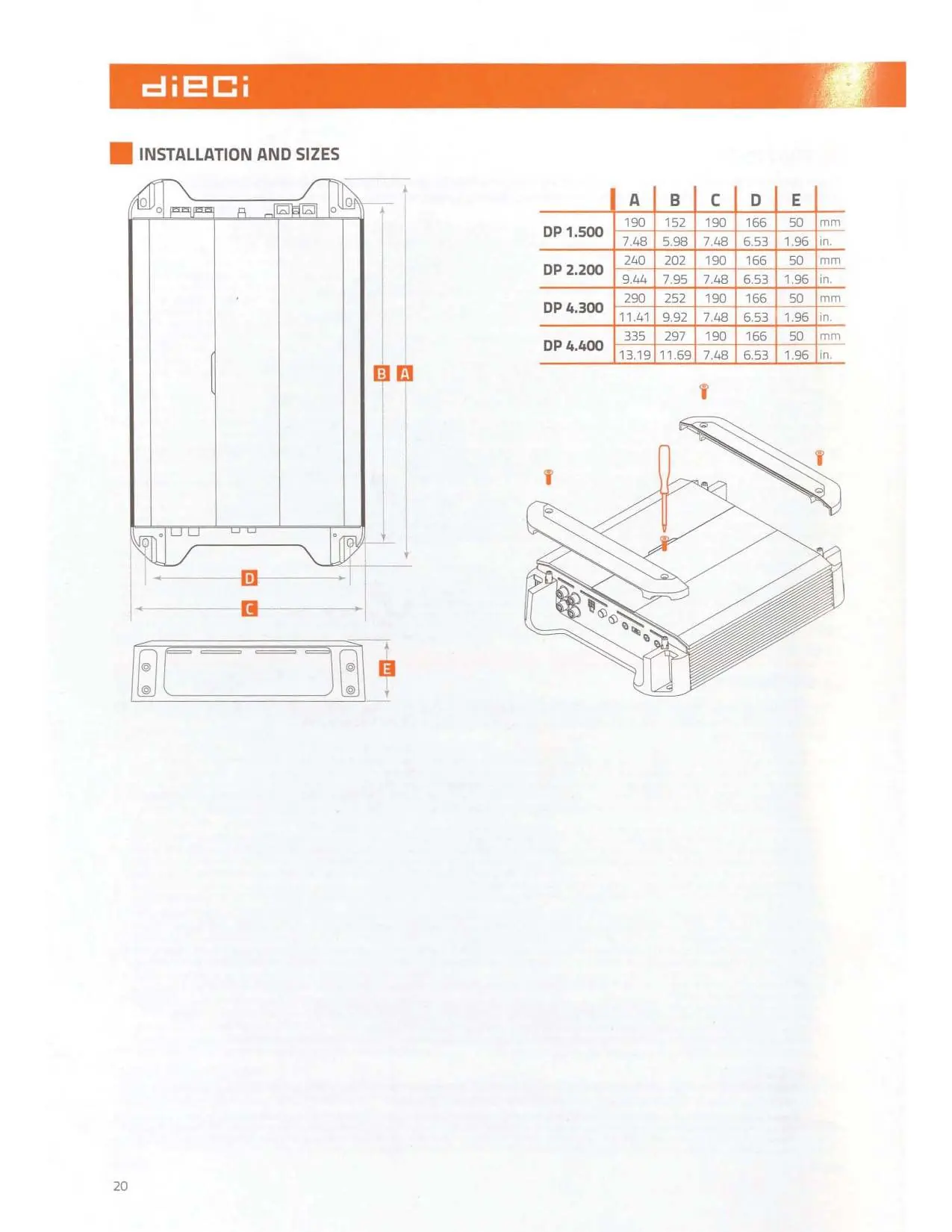

Installation und Abmessungen
Die Anleitung enthält detaillierte Tabellen mit den Abmessungen (A, B, C, D, E) für jedes Modell, um die Planung der Montage zu erleichtern. Achten Sie darauf, den Verstärker sicher zu befestigen.

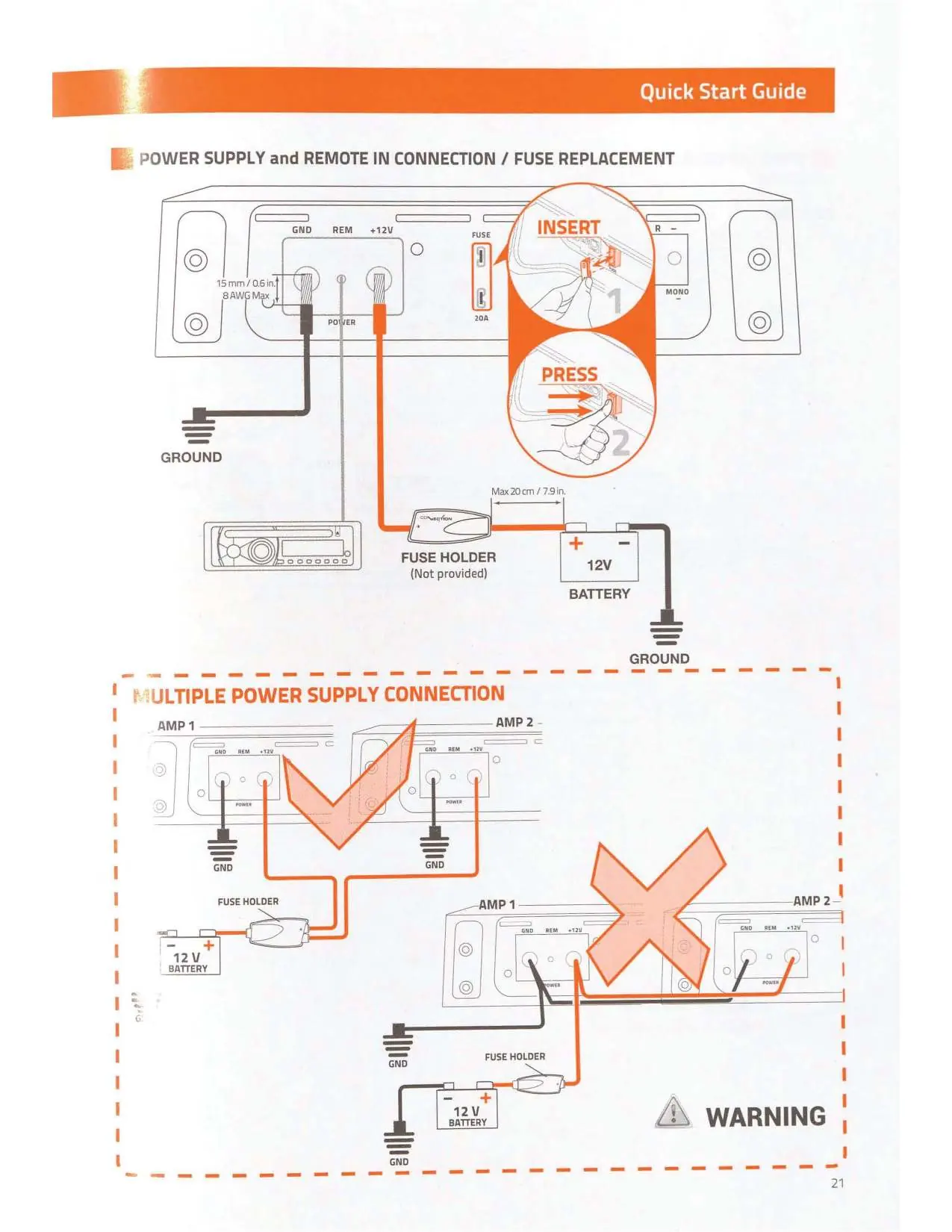

Stromversorgung und Anschlüsse
Die Stromversorgung muss korrekt verkabelt werden:
- Verwenden Sie eine Sicherung in der Nähe der Batterie (max. 20 cm Abstand).
- Schließen Sie das Massekabel (GND) an einen sauberen Massepunkt an.
- Das Remote-Kabel (REM) steuert das Ein- und Ausschalten des Verstärkers.
- Bei mehreren Verstärkern ist eine korrekte Parallelschaltung der Stromversorgung erforderlich, um Überlastungen zu vermeiden.

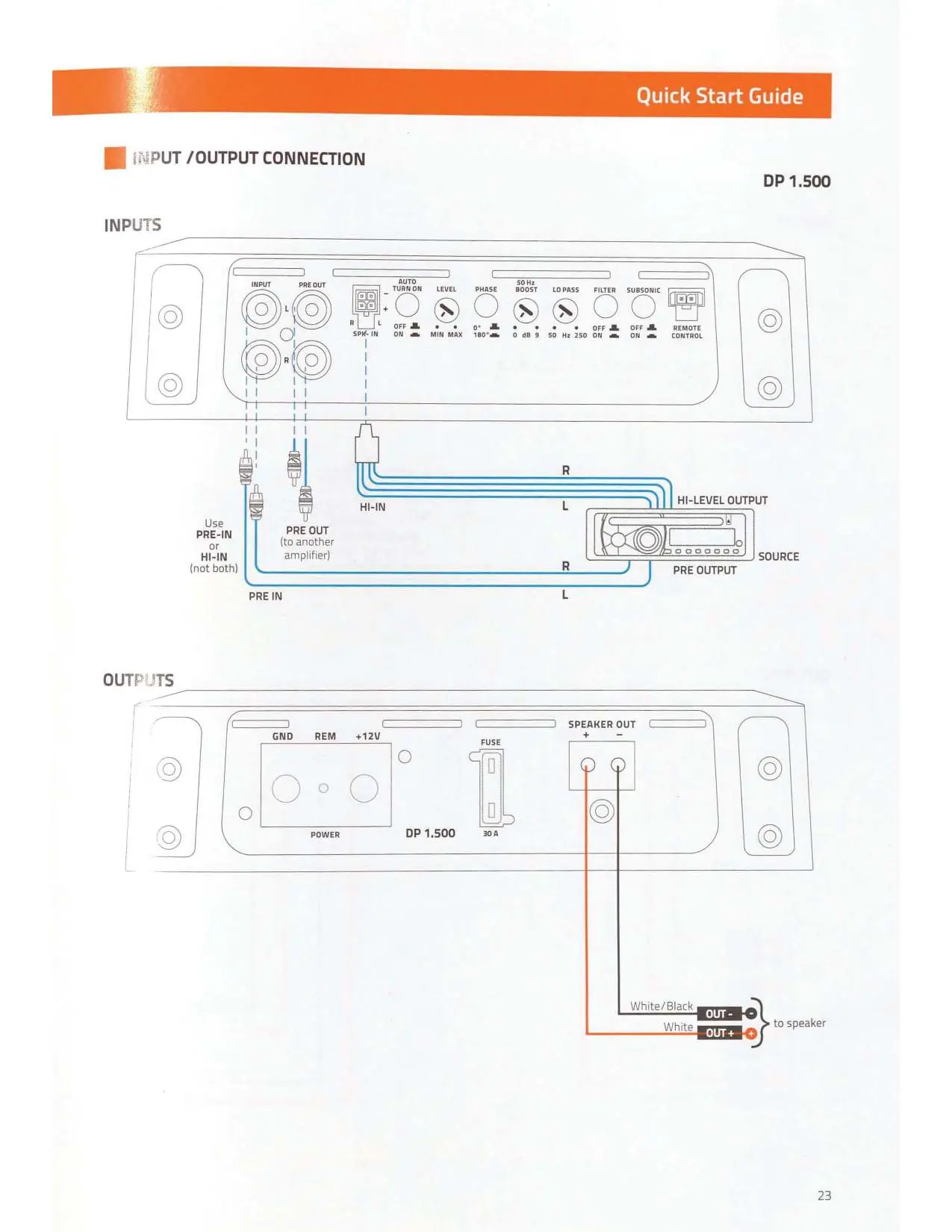

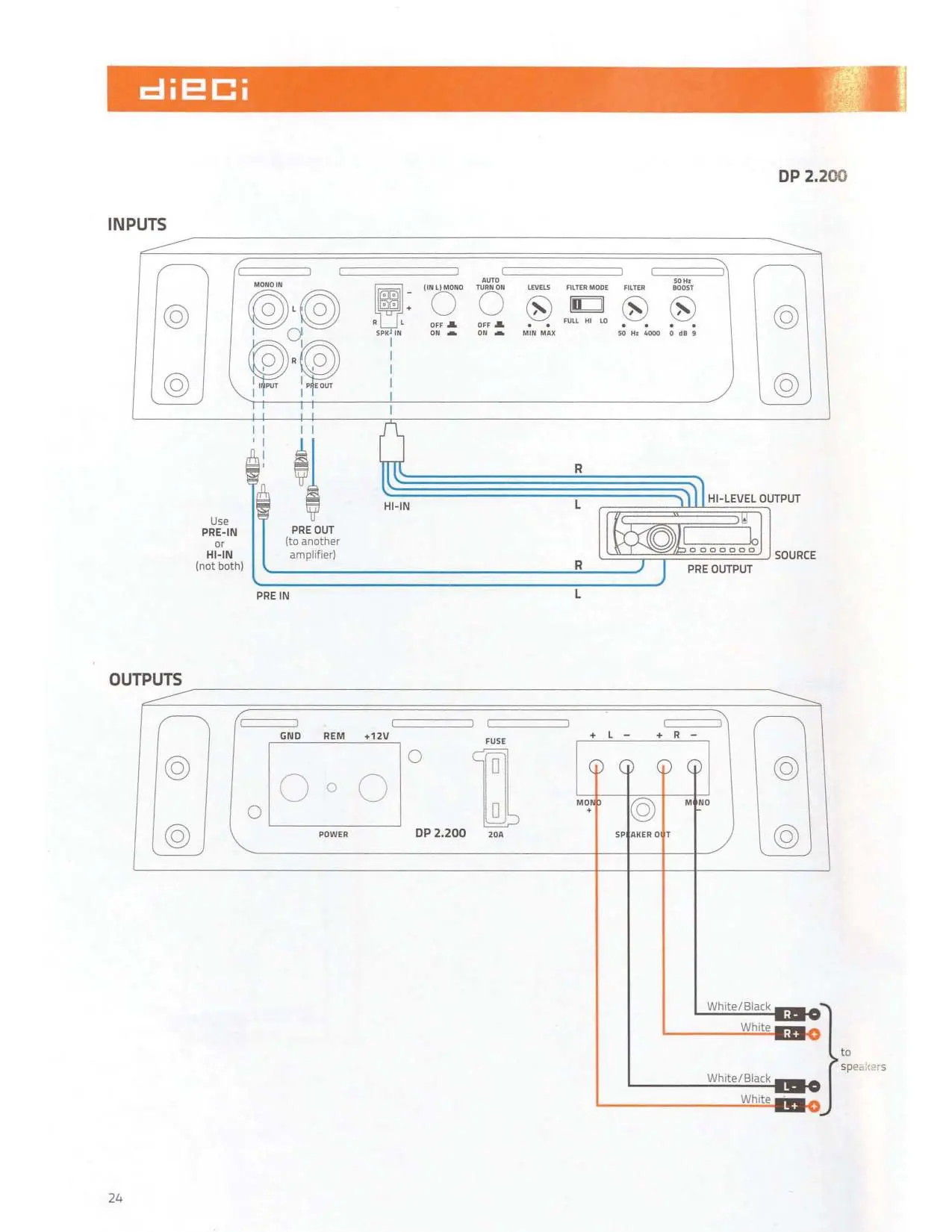

Eingangs- und Ausgangsanschlüsse
Die Verstärker bieten verschiedene Anschlussmöglichkeiten:
- PRE-IN: Für Cinch-Signale.
- HI-IN: Für Lautsprecher-Pegel-Signale.
- Verwenden Sie entweder PRE-IN oder HI-IN, niemals beide gleichzeitig.
- Die Lautsprecherausgänge (SPEAKER OUT) müssen gemäß der Impedanzvorgaben und der Kanalbelegung (Front/Rear/Mono) korrekt angeschlossen werden.
Subwoofer-Fernbedienung (HRC-02)

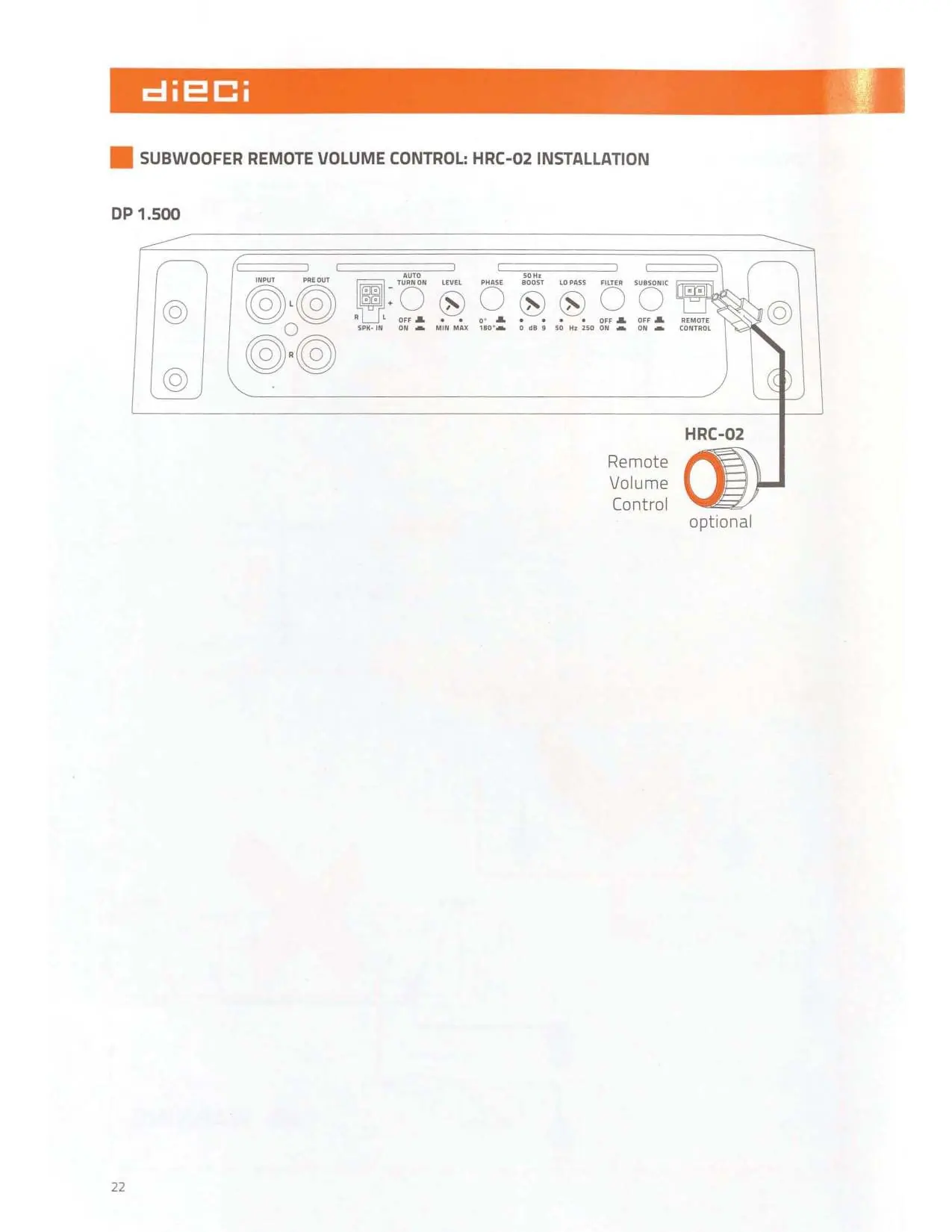

Für das Modell DP 1.500 ist ein optionaler Subwoofer-Fernbedienungsregler (HRC-02) erhältlich, der direkt an den REMOTE CONTROL-Anschluss angeschlossen wird.
Praktische Hilfe
Typische Probleme
Verstärker schaltet in den Schutzmodus
Überprüfen Sie, ob der Kühlkörper abgedeckt ist (mangelnde Belüftung) oder ob ein Kurzschluss in der Verkabelung vorliegt.
Überhitzung
Stellen Sie sicher, dass der Verstärker an einem gut belüfteten Ort installiert ist und mindestens 5 cm Abstand zu Wänden hat.
Kein Ton oder Störungen
Überprüfen Sie die korrekte Verkabelung der Eingänge (PRE-IN oder HI-IN) und stellen Sie sicher, dass nicht beide gleichzeitig verwendet werden.
Vor der Verwendung
- Stellen Sie sicher, dass das Fahrzeug ein 12-V-System mit negativer Masse hat.
- Überprüfen Sie den Zustand der Lichtmaschine und Batterie.
- Planen Sie die Verkabelungsrouten vor der Installation.
- Verwenden Sie Gummimuffen, wenn Kabel durch Karosserieöffnungen geführt werden.
- Stellen Sie sicher, dass alle Kabel über die gesamte Länge gesichert sind.
- Schalten Sie vor der Installation alle elektronischen Geräte im Audiosystem aus.
Technische Daten in der Praxis
- Betriebstemperatur
- Der Verstärker sollte in Bereichen zwischen 0°C und 55°C installiert werden.
Abbildungen und Diagramme
- Die Anleitung enthält detaillierte Schaltpläne für die Stromversorgung und die Lautsprecheranschlüsse für jedes Modell.
- Die Diagramme zeigen die korrekte Verwendung von Sicherungshaltern und Masseanschlüssen.
- Es wird grafisch dargestellt, wie die Eingänge (PRE-IN/HI-IN) korrekt mit der Quelle verbunden werden.
