Bedienungsanleitung Hifonics PLUTO II 2-Kanal-Verstärker

Schnelle Hilfe und Installationsanleitung für den Hifonics PLUTO II Digital Class D 2-Kanal-Verstärker. Erfahren Sie alles über Anschluss, Einstellungen und Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Hifonics PLUTO II ist ein 2-Kanal Digital Class D Verstärker für 12V-Fahrzeugbordnetze. Die Installation erfordert das Abklemmen der Batterie, korrekte Verkabelung (getrennt von Stromkabeln) und die Beachtung der Impedanzvorgaben (2-8 Ohm). S. 1, 2, 6

Wichtigste Schritte

  • Massepol der Batterie vor Installation abklemmen. S. 2, 5
  • Sicherung in der Nähe der Batterie installieren. S. 7, 21

Erste Inbetriebnahme

  • Prüfen Sie die Verkabelung und die Einstellungen der Frequenzweichen (HP/LP) vor dem ersten Einschalten. S. 6, 8

Probleme und Lösungen

Protect LED leuchtet

Prüfen Sie auf Kurzschlüsse, zu niedrige Impedanz oder Überhitzung.

S. 15, 29

Technische Daten

Parameter Wert Hinweis Seiten
Leistung RMS @ 14,4 V 2 x 100 W (4 Ohm), 2 x 160 W (2 Ohm), 1 x 320 W (4 Ohm gebrückt) Ausgangsleistung des Verstärkers. S. 4, 18

Wo es im PDF steht

  • Sicherheitshinweise S. 2, 3
  • Technische Daten S. 4, 18
  • Elektrische Anschlüsse S. 6, 7, 20, 21
  • Fehlerbehebung S. 12, 13, 14, 15
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Hifonics PLUTO II Verstärker Seite 1 Befestigung des Verstärkers Seite 5 Anschlussdiagramm für Strom und Lautsprecher Seite 6 Anwendungsbeispiel A: Cinch-Anschluss Seite 10

Wichtige Informationen aus der Anleitung

Der Hifonics PLUTO II ist ein 2-Kanal Digital Class D Verstärker, der ausschließlich für den Betrieb in Fahrzeugen mit einem 12-Volt-Bordnetz und negativer Masse ausgelegt ist. Vor der Installation ist es zwingend erforderlich, den Massepol der Fahrzeugbatterie abzuklemmen, um Kurzschlüsse und Stromschläge zu vermeiden. Achten Sie bei der Installation auf eine ausreichende Luftzirkulation am Montageort, um Überhitzung zu vermeiden.

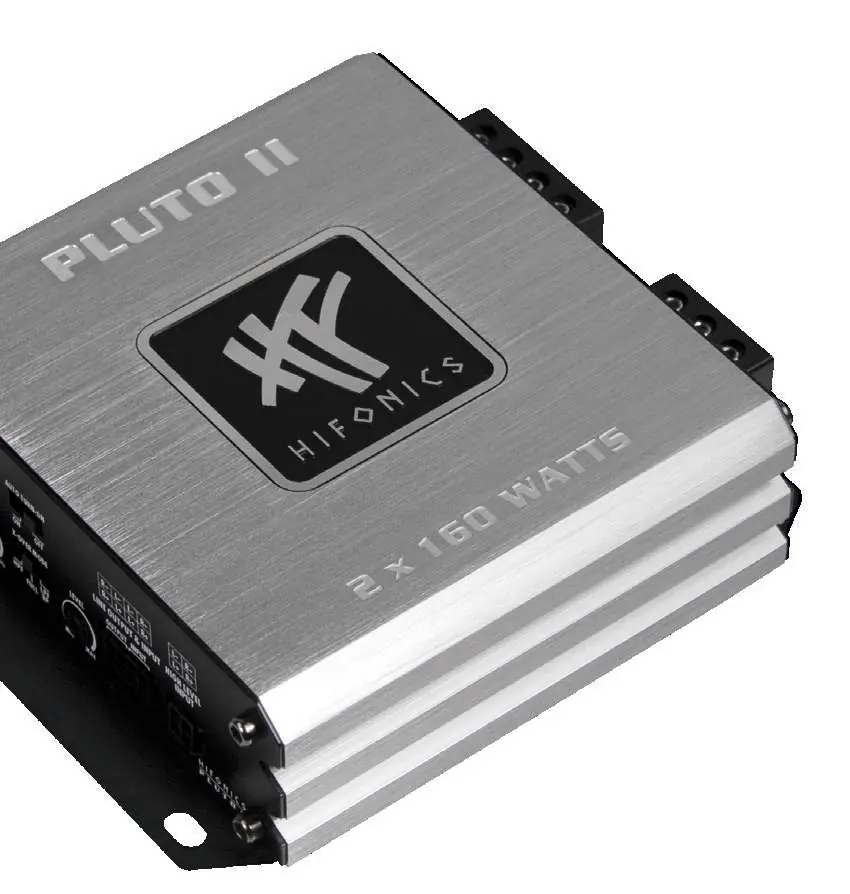

Hifonics PLUTO II Verstärker
Hifonics PLUTO II Verstärker

Sicherheitshinweise

  • Verlegen Sie Audiokabel und Stromkabel getrennt voneinander, um Störungen zu minimieren.
  • Verwenden Sie keine Bolzen oder Muttern der Brems- oder Lenkanlage als Massepunkt.
  • Sichern Sie das Stromkabel in der Nähe der Batterie mit einer passenden Sicherung ab (Abstand maximal 30 cm).
  • Installieren Sie das Gerät nicht an Orten mit hoher Feuchtigkeit oder Staub.
  • Achten Sie darauf, beim Bohren keine Fahrzeugkomponenten wie Tank oder Leitungen zu beschädigen.

Mechanische Installation

Wählen Sie einen geeigneten Einbauort, der ausreichend Platz für die Kühlung bietet. Reserveradmulden oder offene Bereiche im Kofferraum sind ideal. Vermeiden Sie geschlossene Gehäuse ohne Luftzirkulation. Befestigen Sie das Gerät sicher mit selbstschneidenden Blechschrauben.

Befestigung des Verstärkers
Befestigung des Verstärkers

Elektrische Anschlüsse

Verbinden Sie den GND-Anschluss mit einem blanken, metallischen Massepunkt am Fahrzeugchassis. Der REM-Anschluss dient zur automatischen Einschaltung über das Autoradio. Falls das Autoradio kein REM-Signal liefert, kann die Auto-Turn-On-Funktion (DC-Offset) genutzt werden. Schließen Sie das +12V-Kabel direkt an den Pluspol der Batterie an.

Anschlussdiagramm für Strom und Lautsprecher
Anschlussdiagramm für Strom und Lautsprecher

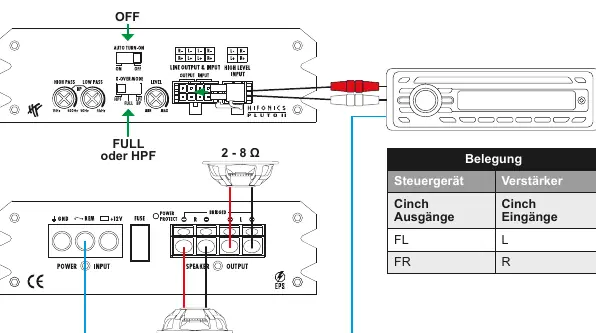

Anwendungsbeispiel A: Cinch-Anschluss
Anwendungsbeispiel A: Cinch-Anschluss

Funktionsbeschreibung

  • High Pass (HPF): Begrenzt tiefe Frequenzen (15 - 500 Hz).
  • Low Pass (LPF): Begrenzt hohe Frequenzen (50 - 5000 Hz).
  • X-Over Mode: Wählt zwischen Full-Range, Hochpass (HP) oder Tiefpass/Bandpass (LP/BP).
  • Level: Regelt die Eingangsempfindlichkeit.

Fehlerbehebung

Bei Problemen wie "Kein Ton" oder "Protect LED leuchtet" prüfen Sie:

  • Stromversorgung: Ist die Sicherung intakt? Liegt Spannung am Verstärker an?
  • Verkabelung: Sind alle Kabel fest und korrekt angeschlossen?
  • Kurzschluss: Prüfen Sie die Lautsprecherkabel auf Kurzschlüsse und die Impedanz (min. 2 Ohm).
  • Überhitzung: Ist der Verstärker zu heiß? Lassen Sie ihn abkühlen und verbessern Sie die Belüftung.

Technische Daten

Der Verstärker bietet eine RMS-Leistung von 2 x 100 Watt an 4 Ohm, 2 x 160 Watt an 2 Ohm oder 1 x 320 Watt gebrückt an 4 Ohm. Der Frequenzgang liegt bei 4 - 38000 Hz.

Praktische Hilfe

Typische Probleme

Kein Ton aus den Lautsprechern

Prüfen Sie die RCA/Cinch-Verbindungen, die Einstellungen der Frequenzweichen (HP/LP) und ob das Autoradio stummgeschaltet ist.

Protect LED leuchtet

Prüfen Sie auf Kurzschlüsse in den Lautsprecherkabeln, zu niedrige Impedanz (unter 2 Ohm) oder Überhitzung des Geräts.

Verzerrungen oder Störgeräusche

Prüfen Sie die Eingangspegelregler, Bass-Boost-Einstellungen und ob Audiokabel getrennt von Stromkabeln verlegt wurden.

Vor der Verwendung

  • Massepol der Fahrzeugbatterie abklemmen.
  • Geeigneten Einbauort mit Luftzirkulation wählen.
  • Kabelquerschnitte gemäß Tabelle (Seite 7) prüfen.
  • Sicherung in der Nähe der Batterie installieren (max. 30 cm Abstand).
  • Alle Anschlüsse auf festen Sitz prüfen.

Technische Daten in der Praxis

RMS Leistung
Dauerleistung: 2x100W (4 Ohm), 2x160W (2 Ohm), 1x320W (4 Ohm gebrückt).
Frequenzgang
Der Bereich, den der Verstärker abdeckt: 4 - 38000 Hz.
Sicherungswert
Erfordert eine 25 A Sicherung.

Abbildungen und Diagramme

  • Anschlussbeispiele A-D zeigen die Verkabelung für verschiedene Setups (Cinch vs. High-Level, Full/HP/LP/BP).

Modellkompatibilität

  • Nur für 12V-Bordnetz mit negativer Masse.
  • Lautsprecherimpedanz 2-8 Ohm.
