Bedienungsanleitung für Sonance Cinema SUB 10-250D und SUB 12-500D Subwoofer-Verstärker

Wichtige Informationen aus der Anleitung

Die Sonance Cinema SUB 10-250D und 12-500D sind leistungsstarke digitale Subwoofer-Verstärker. Für einen sicheren und optimalen Betrieb ist es entscheidend, dass der Verstärker auf seinen vier Füßen steht, um eine ausreichende Belüftung durch die Bodenöffnungen zu gewährleisten. Halten Sie an allen Seiten mindestens 10 cm (4 Zoll) Freiraum ein und betreiben Sie das Gerät niemals auf Teppichböden. Verwenden Sie niemals gleichzeitig die Line-Level- und Speaker-Level-Eingänge, da dies zu Schäden am Gerät führen kann.

Aufstellung und Installation

Stellen Sie den Verstärker auf eine ebene Fläche, fern von direkter Sonneneinstrahlung, Feuchtigkeit und Wärmequellen. Bei der Rack-Montage sollten Nylon-Unterlegscheiben verwendet werden, um Erdschleifen und Brummen zu vermeiden. Achten Sie darauf, dass der Verstärker bei Einbau in Schränken ausreichend belüftet wird (ggf. Lüfter installieren).

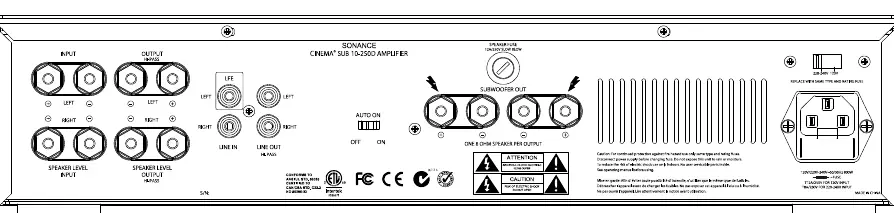

Anschlüsse auf der Rückseite

• Netzanschluss: Verwenden Sie das mitgelieferte IEC-Netzkabel. Schließen Sie es nicht an eine geschaltete Steckdose eines anderen Audiogeräts an.
• Line Inputs/Outputs: Nutzen Sie diese Anschlüsse, wenn Ihr Receiver oder Vorverstärker einen Line-Level-Subwoofer-Ausgang besitzt. Der LFE-Eingang ist für Mono-Subwoofer-Signale vorgesehen. Die Line-Ausgänge sind bei 150 Hz mit 6 dB/Oktave hochpassgefiltert.
• Speaker Level Inputs/Outputs: Verwenden Sie diese, wenn keine Vorverstärker-Ausgänge vorhanden sind. Schließen Sie die Hauptlautsprecher an die Speaker Level Outputs an. Achten Sie strikt auf die korrekte Polarität (+ an +, - an -).

Bedienelemente auf der Vorderseite

• Power Switch: Schaltet den Verstärker ein oder aus.
• Volume Control: Regelt den Ausgangspegel des Subwoofers.
• Bypass Switch: In der ON-Position werden Frequenz- und Pegelregler umgangen (nützlich bei Surround-Receivern mit eigenem Crossover). In der OFF-Position sind diese Regler aktiv.
• Phase Switch: Passt die Phase des Subwoofers (0° oder 180°) an die Hauptlautsprecher an, um den Bassklang zu optimieren.
• Frequency Control: Stellt die obere Grenzfrequenz des Subwoofers ein (nur aktiv, wenn Bypass auf OFF steht).

Einrichtung und Kalibrierung

Stellen Sie vor dem Anschluss sicher, dass der Subwoofer-Treiber korrekt gepolt ist. In einem typischen Heimkinosystem wird der Bypass-Schalter auf ON gestellt und die Phase auf 0° gesetzt. Nutzen Sie die automatische Kalibrierung Ihres Receivers, falls vorhanden. Andernfalls ist die Verwendung eines SPL-Messgeräts zur manuellen Kalibrierung dringend empfohlen.

Fehlerbehebung

Wenn die aktive Leuchte rot blinkt, befindet sich der Verstärker im Schutzmodus. Dies kann durch einen Kurzschluss im Lautsprecherkabel, Überhitzung oder einen internen Fehler verursacht werden. Schalten Sie das Gerät sofort aus und prüfen Sie die Verkabelung.
