Bedienungsanleitung QTX KAD-2 Digital-Stereo-Verstärker

Wichtige Informationen aus der Anleitung

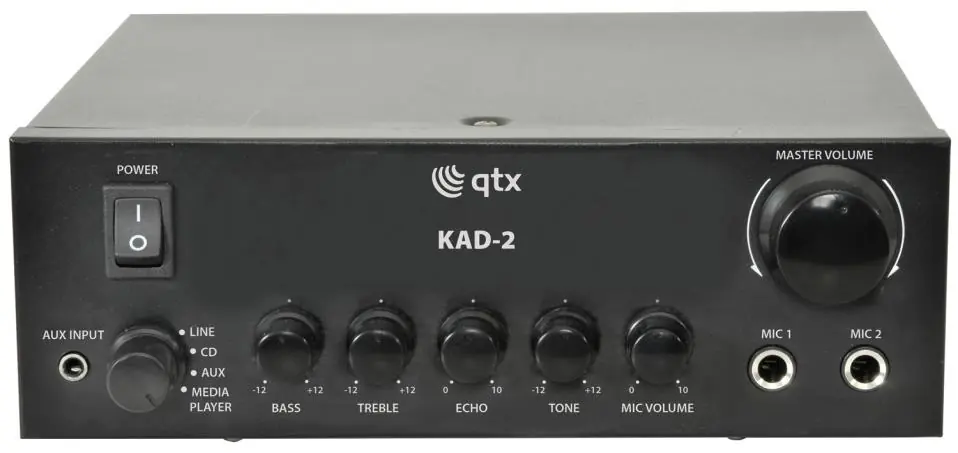

Der QTX KAD-2 ist ein kompakter Class-D-Digitalverstärker, der für den privaten und gewerblichen Gebrauch konzipiert ist. Er bietet eine maximale Ausgangsleistung von 55 W pro Kanal. Vor der Installation ist es zwingend erforderlich, das Gerät vom Stromnetz zu trennen. Stellen Sie sicher, dass die Master-Lautstärke vor dem Einschalten auf das Minimum eingestellt ist, um Schäden durch Stromspitzen zu vermeiden.

Produktübersicht

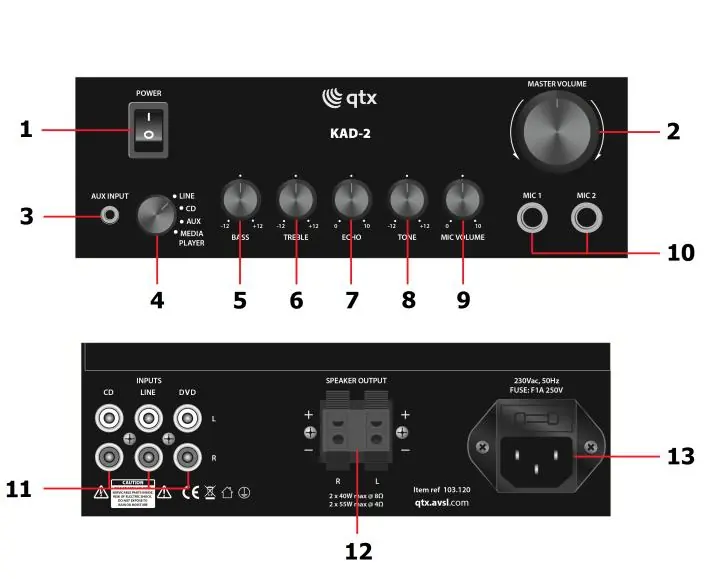

Das Gerät verfügt über folgende Bedienelemente und Anschlüsse:

• Frontseite: Netzschalter, Lautstärkeregler, Eingangswahlschalter (Line, CD, Aux, Media Player), Bass- und Höhenregler, Echo-Effekt für Mikrofone, Mikrofon-Lautstärkeregler und zwei 6,3-mm-Mikrofoneingänge.
• Rückseite: RCA-Stereo-Line-Eingänge (CD, Line, DVD), Federklemmen für FM-Antenne, Federklemmen für Lautsprecherausgänge und IEC-Netzanschluss.

Installation und Anschluss

Gehen Sie bei der Installation wie folgt vor:

1. Stellen Sie sicher, dass das Gerät ausgeschaltet und vom Stromnetz getrennt ist.

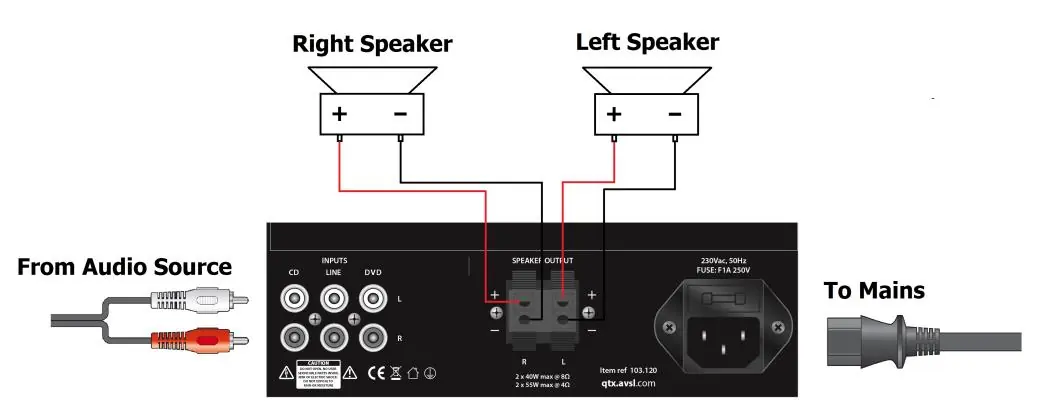

2. Verbinden Sie die Lautsprecher mit den Federklemmen auf der Rückseite. Achten Sie dabei strikt auf die korrekte Polarität (Plus/Minus).
3. Schließen Sie Ihre Audioquellen über die RCA-Anschlüsse an. Achten Sie auf die korrekte Zuordnung der linken und rechten Kanäle.
4. Schließen Sie das Netzkabel an den IEC-Anschluss an und verbinden Sie es mit der Steckdose.
5. Stellen Sie die Master-Lautstärke auf das Minimum, bevor Sie das Gerät einschalten.

Impedanzanpassung

Der KAD-2 unterstützt eine Ausgangsimpedanz von 4-16 Ohm. Wenn Sie mehrere Lautsprecher pro Kanal anschließen, müssen Sie die Gesamtimpedanz berechnen, um das Gerät nicht zu überlasten. Lautsprecher können in Reihe oder parallel geschaltet werden. Die Formeln hierfür finden Sie in der vollständigen Dokumentation.

Fehlerbehebung

Bei Problemen prüfen Sie bitte folgende Punkte:

• Kein Strom: Prüfen Sie den Netzanschluss, den IEC-Stecker und die Sicherung.
• Kein Ton: Überprüfen Sie die Eingangswahl, die Lautstärke an Quelle und Verstärker sowie die Lautsprecherkabel auf Beschädigungen oder Kurzschlüsse.
• Kein Mikrofonsignal: Prüfen Sie, ob das Mikrofon eingeschaltet ist, die Mikrofonlautstärke aufgedreht ist und ob das Mikrofon Phantomspeisung benötigt.
• Verzerrter Ton: Prüfen Sie, ob die Lautstärke zu hoch eingestellt ist oder ob Kabel in der Nähe von Stromleitungen oder großen induktiven Geräten (z. B. Kühlschränken) liegen.

Technische Daten

• Stromversorgung: 230Vac, 50Hz (IEC)
• Ausgangsimpedanz: 4 - 8 Ohm
• Ausgangsleistung (8 Ohm): 2 x 25W RMS / 2 x 40W max.
• Ausgangsleistung (4 Ohm): 2 x 35W RMS / 2 x 55W max.
• Eingangsempfindlichkeit (Line): 380mV
• Eingangsempfindlichkeit (Mikrofon): 15mV
• Abmessungen: 200 x 200 x 65mm
• Gewicht: 1,6kg
