Bedienungsanleitung für Dayton Audio DTA-2.1BT2 Bluetooth-Verstärker

Wichtige Informationen aus der Anleitung

Der Dayton Audio DTA-2.1BT2 ist ein kompakter 2.1-Kanal-Verstärker der Klasse D. Er bietet Anschlussmöglichkeiten für zwei Hauptlautsprecher und einen passiven Subwoofer. Die Bedienung erfolgt über das Frontpanel, wo Sie zwischen verschiedenen Eingangsquellen (Bluetooth, AUX1, AUX2) wählen und Einstellungen für Subwoofer-Pegel, Klang (Tone) und Gesamtlautstärke vornehmen können.

Geräteübersicht

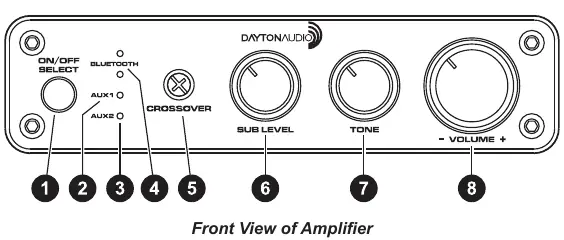

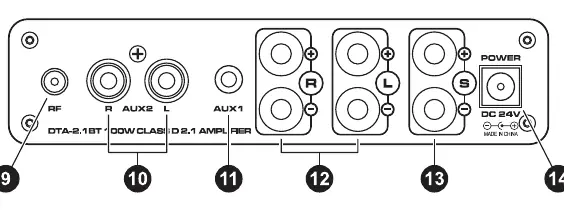

Das Frontpanel enthält den Ein-/Ausschalter, der gleichzeitig als Eingangswahlschalter dient, sowie Drehregler für die Subwoofer-Trennfrequenz (Crossover), den Subwoofer-Pegel, die Klangregelung und die Gesamtlautstärke. Das Rückpanel bietet Anschlüsse für die Bluetooth-Antenne, AUX-Eingänge (RCA und 3,5 mm), Lautsprecherausgänge, den Subwoofer-Ausgang und den Stromanschluss.

Anschluss von Lautsprechern und Einrichtung

Der Verstärker verwendet professionelle Polklemmen für die Lautsprecheranschlüsse. Beachten Sie folgende Schritte:

• Verbinden Sie passive Lautsprecher und den Subwoofer mit einer Impedanz von 4-8 Ohm mit den entsprechenden Polklemmen auf der Rückseite. Achten Sie dabei strikt auf die korrekte Polarität.
• Schließen Sie das mitgelieferte Netzteil an den Verstärker und anschließend an eine Steckdose an.

Eingangsverbindungen

Für kabelgebundene Quellen stehen zwei Eingänge zur Verfügung:

• AUX1: 3,5 mm Klinkenanschluss.
• AUX2: RCA (Cinch) Anschlüsse.
• Schalten Sie den Verstärker durch langes Drücken der ON/OFF-Taste ein.
• Drücken Sie kurz die Auswahltaste, um zwischen den Eingängen zu wechseln. Die rote LED-Anzeige leuchtet unter dem gewählten Eingangstyp auf.

Bluetooth-Verbindung

Um Musik drahtlos von Ihrem Smartphone, Tablet oder anderen Geräten zu streamen:

1. Schalten Sie den Verstärker ein.
2. Wählen Sie den Bluetooth-Eingang durch kurzes Drücken der Auswahltaste.
3. Suchen Sie auf Ihrem Mobilgerät nach "DTA-2.1BT2".
4. Sobald die BT-Anzeige rot/blau blinkt, befindet sich der Verstärker im Kopplungsmodus.
5. Wählen Sie "DTA-2.1BT2" im Bluetooth-Menü Ihres Geräts.
6. Ein kurzes Signalton bestätigt die erfolgreiche Kopplung, und die BT-Anzeige leuchtet dauerhaft.

Hinweis: Für eine optimale Klangqualität stellen Sie die Lautstärke an Ihrem Bluetooth-Quellgerät auf ca. 75 % ein und regeln Sie die Gesamtlautstärke am Verstärker.

Technische Daten

• Ausgangsleistung: 50 Watt x 2 (Lautsprecher) + 100 Watt (Subwoofer).
• Subwoofer-Trennfrequenz: 50 Hz bis 120 Hz.
• Impedanz: 4-8 Ohm.
• Bluetooth-Reichweite: Bis zu 30 Meter.
• Bluetooth-Kompatibilität: A2DP, AVRCP.
• Stromversorgung: 24 VDC.
