Bedienungsanleitung für Altec 100A Bass Energizer
Erfahren Sie, wie Sie den Altec 100A Bass Energizer anschließen und konfigurieren, um die Basswiedergabe Ihrer Lautsprecher zu verbessern. Diese Anleitung enthält wichtige Installationshinweise, Schaltpläne für den Bypass-Betrieb und...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

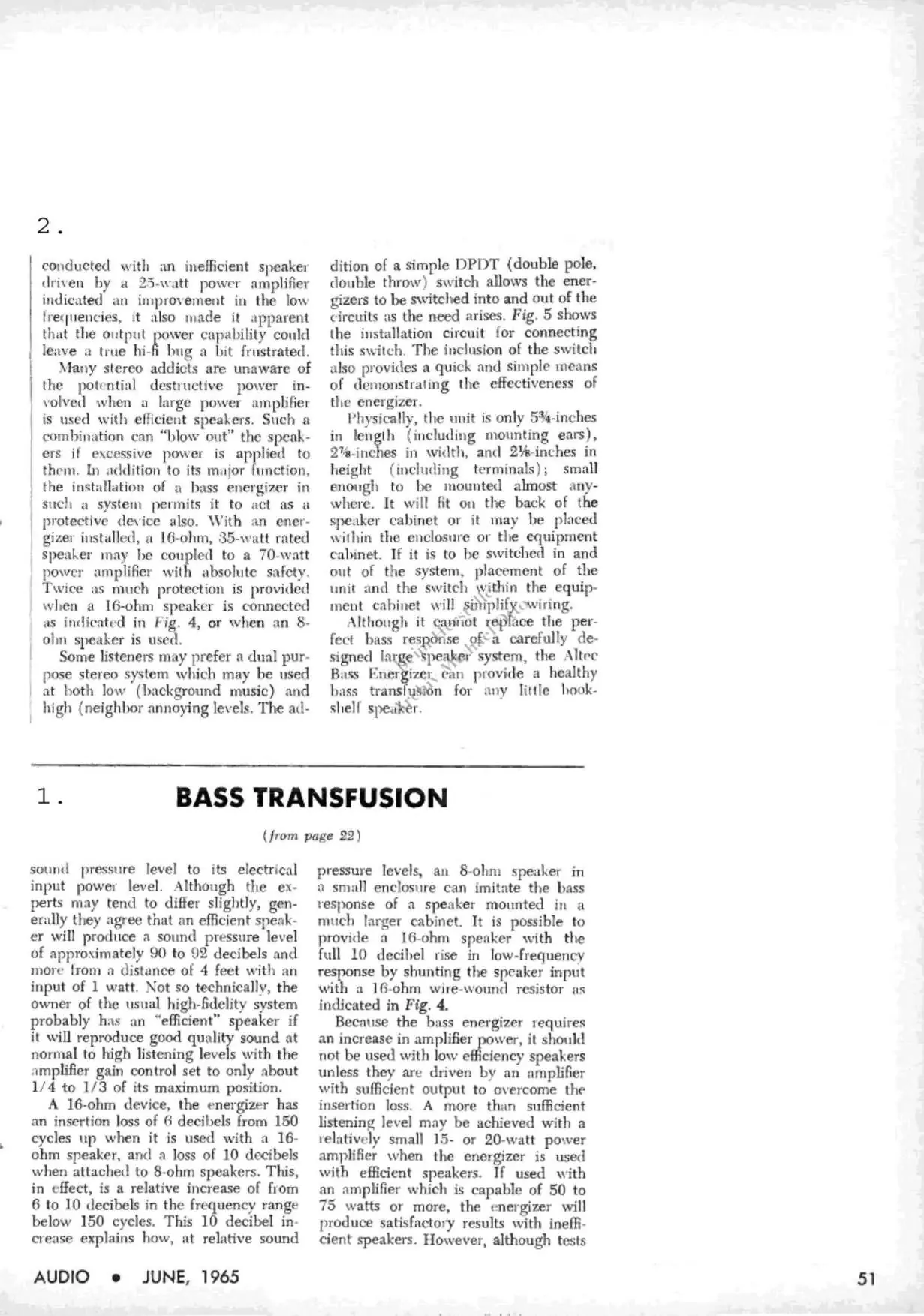

Der Altec 100A Bass Energizer ist ein passives Gerät, das entwickelt wurde, um die Basswiedergabe kleiner Lautsprecher zu verbessern. Er fungiert als Tiefpassfilter und benötigt keine externe Stromversorgung. Das Gerät wird zwischen den Verstärkerausgang und den Lautsprechereingang geschaltet. Es ist wichtig zu beachten, dass der Energizer einen gewissen Einfügungsverlust aufweist, weshalb ein Verstärker mit ausreichender Leistung empfohlen wird, um die gewünschte Lautstärke zu erreichen.
Funktionsweise
Das Gerät korrigiert die Basswiedergabe, indem es die tiefen Frequenzen anhebt, ohne die Mitten und Höhen zu beeinträchtigen. Dies hilft, den "dünnen" Klang kleiner Lautsprechergehäuse auszugleichen. Die Wirksamkeit ist besonders bei 8-Ohm- und 16-Ohm-Lautsprechern gegeben.
Installation und Anschluss
Die Installation ist unkompliziert und erfordert lediglich den Anschluss der Lautsprecherkabel. Es wird dringend empfohlen, einen DPDT-Schalter (Double Pole, Double Throw) in den Signalweg zu integrieren. Dies ermöglicht es dem Benutzer, den Bass Energizer bei Bedarf einfach aus dem System zu schalten (Bypass-Modus), wenn die Bassanhebung nicht gewünscht ist.
Technische Daten und Abmessungen
- Abmessungen: 5 3/4 Zoll Länge, 2 7/8 Zoll Breite, 2 1/8 Zoll Höhe (einschließlich Anschlüssen).
- Kompatibilität: Geeignet für 8-Ohm- und 16-Ohm-Lautsprecher.
- Stromversorgung: Passives Gerät, keine externe Stromversorgung erforderlich.
- Schutzfunktion: Kann bei korrekter Installation als Schutzvorrichtung für Lautsprecher dienen, wenn ein leistungsstarker Verstärker verwendet wird.
Praktische Hilfe
Typische Probleme
Zu starke Bassanhebung oder unerwünschter Klangcharakter
Installieren Sie einen DPDT-Schalter, um den Energizer bei Bedarf zu umgehen.
Verlust der Gesamtlautstärke
Der Energizer verursacht einen Einfügungsverlust. Verwenden Sie einen Verstärker mit ausreichender Leistungsreserve (empfohlen 50-75 Watt bei ineffizienten Lautsprechern).
Vor der Verwendung
- Prüfen Sie die Impedanz Ihrer Lautsprecher (8 oder 16 Ohm).
- Stellen Sie sicher, dass Ihr Verstärker über genügend Leistungsreserven verfügt.
- Besorgen Sie einen DPDT-Schalter für die Bypass-Funktion.
- Überprüfen Sie den verfügbaren Platz für die Montage (ca. 15 x 7,5 x 5,5 cm).
Technische Daten in der Praxis
- Passives Gerät
- Benötigt keine externe Stromversorgung oder Batterien.
- Einfügungsverlust
- Die Lautstärke wird leicht reduziert; dies muss durch den Lautstärkeregler des Verstärkers ausgeglichen werden.
- DPDT-Schalter
- Ein Schalter mit zwei Polen und zwei Stellungen, der zum Ein- und Ausschalten des Energizers im Signalweg dient.
Abbildungen und Diagramme
- Fig. 4 zeigt den Anschluss eines 16-Ohm-Lautsprechers für eine erhöhte Basswiedergabe.
- Fig. 5 zeigt den Schaltplan für die Installation eines DPDT-Schalters zur Umgehung des Energizers.
Modellkompatibilität
- Nicht für den Einsatz mit sehr ineffizienten Lautsprechern empfohlen, es sei denn, der Verstärker hat eine hohe Ausgangsleistung.
- Optimiert für 8-Ohm- und 16-Ohm-Systeme.
